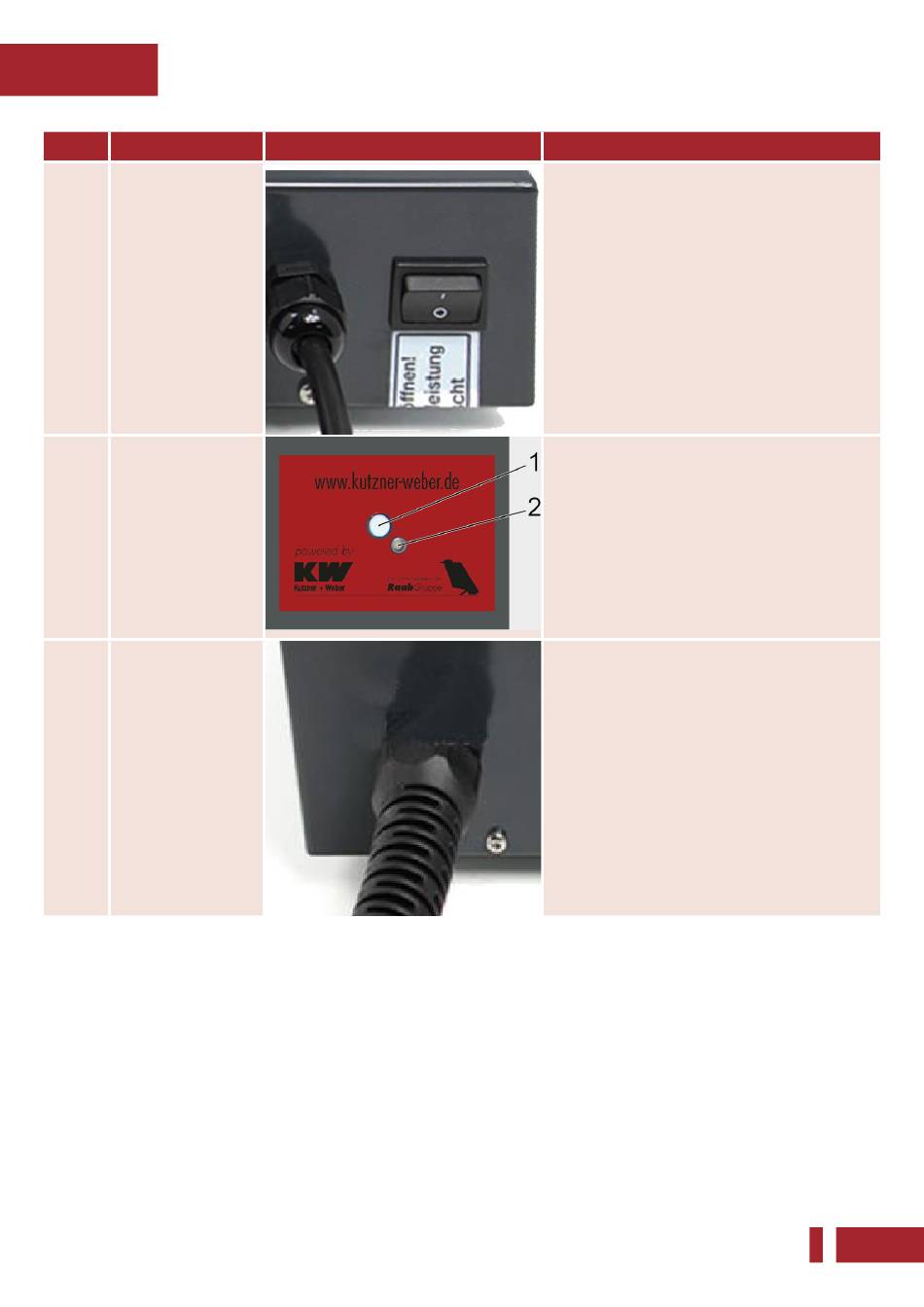

Tab. 20: Bedienung - Kutzner + Weber Airjekt 1 Basic Einbauanleitung

Bedienung
Pos. Art
1 Steuerung „I/O" (EIN/AUS)
Kippschalter
2 Quittieren
Leucht-LED
3 Anschluss:
Hochspannungsversorgung
Erdungskabel Thermoelement

Tab. 20: Bedienung

Betriebsanleitung Airjekt 1 Basic
Farbe Bedeutung
„I" - Aktiviert die Steuerung
„O" - Deaktiviert die Steuerung
1 = Quittiert eine aufgetretene Störung
2 = Statusanzeige:
• Grün blinkend (90% aus, 10% ein): Bereitschaft
• Grün blinkend (10% / 90%): Startphase,
Hochspannung wird aufgebaut
• Grün dauerhaft: Normalbetrieb, Abscheider arbeitet
• Rot blinkend: Störung Bedeutung des Blinkcodes  Anhang
• Orange: Eingeschränkter Betrieb, evtl. Reinigung erforderlich.
Funktion ist weiterhin vorhanden!
Anschluss der Hochspannungsversorgung, des Erdungskabels und des
Thermoelement (lässt sich nicht öffnen). Dient zur Verbindung mit dem
Absscheidereinsatz.
57
