Montage und Installation
Einbaurichtung vertikal
Montage der Sägezahnelektrode
Betriebsanleitung Airjekt 1 Basic

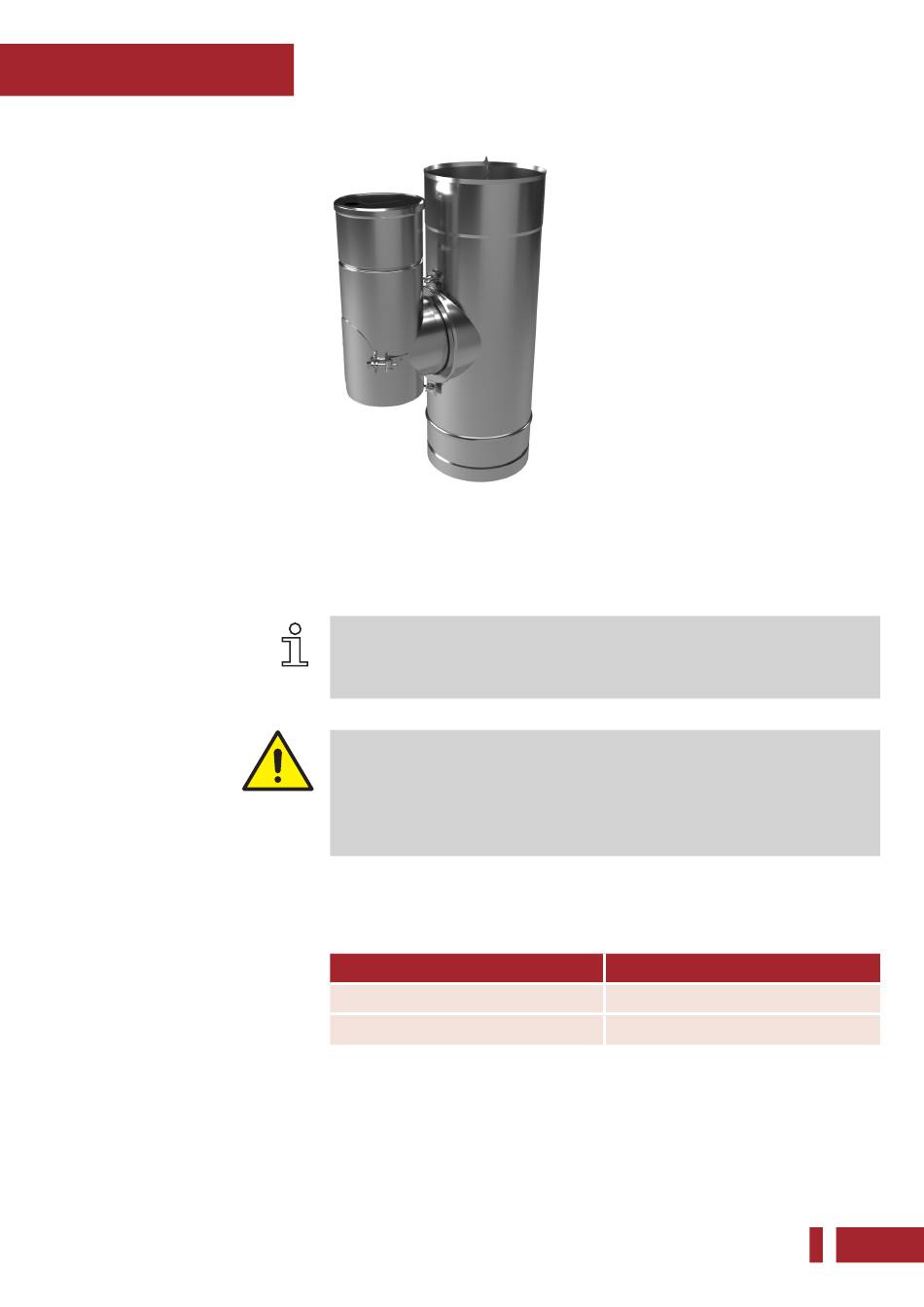

Abb. 19: Einbaurichtung vertikal

Beim Einbau des Partikelabscheiders Airjekt1 in einer vertikalen Rauchgasleitung ist der Abscheidereinsatz so zu montieren,
dass die längere Seite in Richtung des Schornsteins zeigt.
HINWEIS!
Es wird empfohlen die Elektrode so zu montieren, dass die längere Seite in Richtung des Schornsteins zeigt. Für
optimale Ein- und Auslaufstrecken des Abscheiders ist die vorliegende Rauchgasleitung zu berücksichtigen!
WARNUNG!
Verletzungsgefahr durch scharfe Bauteile!
Die Sägezahnelektrode ist scharfkantig, scharfe Teile können schwere Verletzungen verursachen. Alle Arbeiten mit
besonderer Vorsicht ausführen.
– Bei allen Arbeiten Arbeitsschutzhandschuhe verwenden.
Bei Erstmontage muss die Sägezahnelektrode mit der Elektrodenhalterung verbunden werden. Dazu vorher die Elektroden-
halterung auf die passende Länge für den verwendeten Rohrdurchmesser einstellen.
Benötigtes Werkzeug
Schraubenschlüssel
Inbusschlüssel
Größe
SW 8
2,5
51
