Montage und Installation
T-Stück
Sattelstück
Betriebsanleitung Airjekt 1 Basic
Die Montage ist in der Reihenfolge wie nachfolgen geschildert durchzuführen. Hinweise dazu finden Sie auf der Homepage
unter www.kutzner+weber.de. Es ist ein 230-V/50-Hz-Stromanschluss zur Verfügung zu stellen.
EW Einwandig:
T-Stück in die Rauchgasleitung einsetzen ( obigen Anforderungen), Öffnung für den Abscheidereinsatz für eine optimalen
Demontage- und Reinigungsmöglichkeit ausrichten. Nach der Ausrichtung wird das T-Stück mit Klemmbändern ( Zubehör)
dicht und fest mit dem übrigen Rohr verbunden. Abschließend die Öffnung mit dem Reinigungsdeckel verschließen.

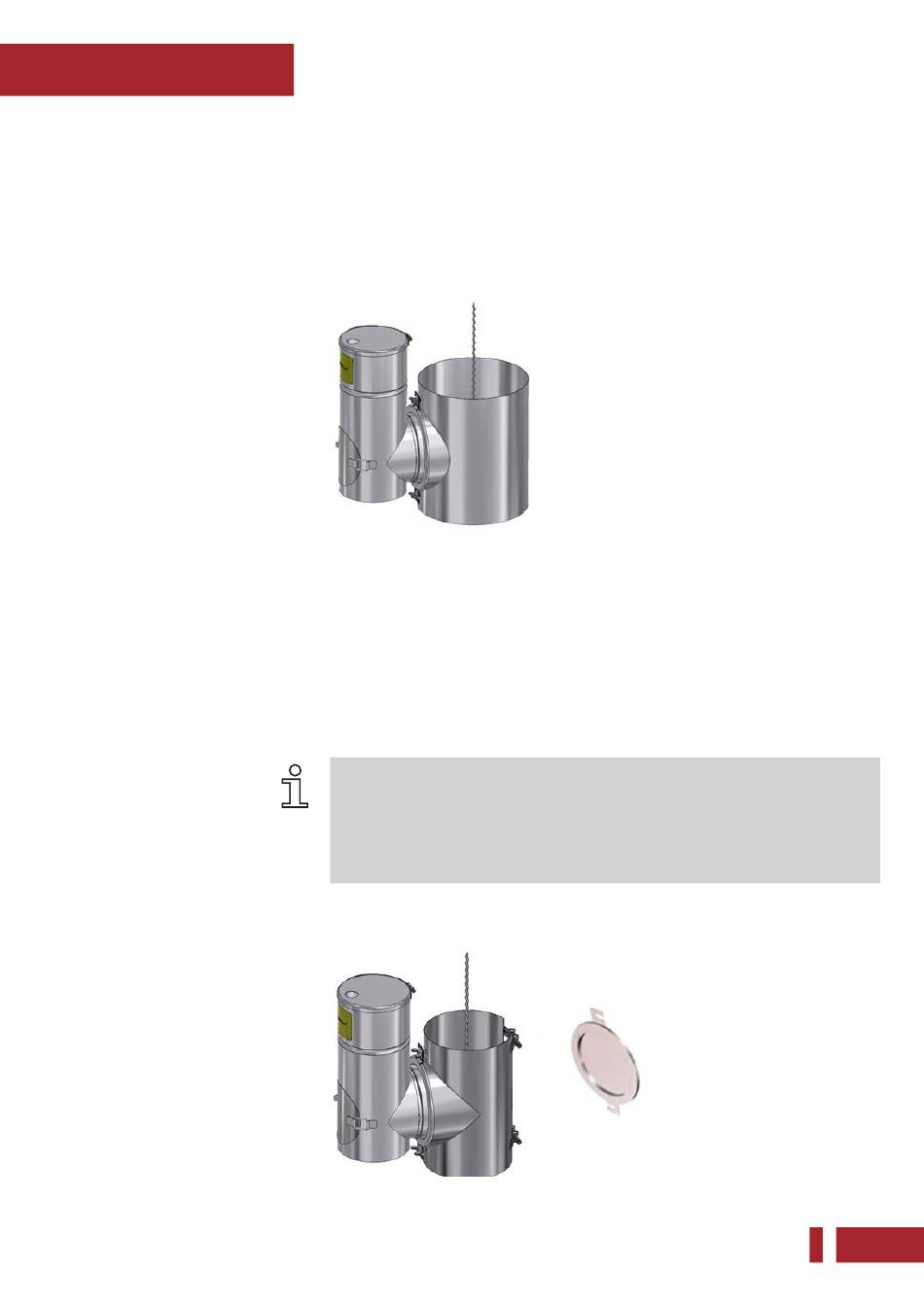

Abb. 16: Airjekt mit T- Stück Einwandig
Vor dem Aufsetzen des Sattelstücks muss in der Rauchgasleitung eine Öffnung angebracht werden (z. B. mit Stichsäge oder
Handwinkelschleifer), die groß genug ist, dass der Abscheidereinsatz problemlos montiert werden kann. Der Abstand der
Rohrwandung zur Elektrode von mindestens 30 mm ist einzuhalten.
Sattelstück am Anschlussrohr ( obigen Anforderungen) aufsetzten, Sattelstücköffnung für eine optimalen Demontage-
und Reinigungsmöglichkeit ausrichten.
Öffnung nicht größer schneiden als die im Sattelstück befindliche Dichtung vorgibt.
HINWEIS!
Empfehlung: Vor dem Herstellen der Öffnung zunächst das Sattelstück in der gewünschten Position aufsetzen und
Umrisse der Aussparung auf der Innenseite anzeichnen. So wird sowohl eine größtmögliche Öffnung als auch eine
ausreichende Dichtfläche sichergestellt. Schneiden Sie nun entlang dieser Markierung und montieren Sie anschließend
das Sattelstück mit Dichtung.
Abschließen verschließen Sie die Öffnung mit dem Reinigungsdeckel.
Abb. 17: Airjekt mit Sattelstück (links), Reinigungsverschluss (rechts)
49
