Aufbau und Funktion

5.2 Beschreibung der Baugruppen und Komponenten

T-Stück oder Sattelstück
Abscheidereinsatz
38
Das T-Stück oder Sattelstück dient der Integration des Abscheidereinsatzes in das Rauchgasrohr. Der Abscheidereinsatz wird
mittels Bajonettverschluss und Flügelmuttern auf dem T- oder Sattelstück fixiert.
Der Abscheidereinsatz wird seitlich an das Rauchrohr montiert, die Sägezahnelektrode ragt dabei in den Rauchgasstrom und
erzeugt ein elektrisches Feld.

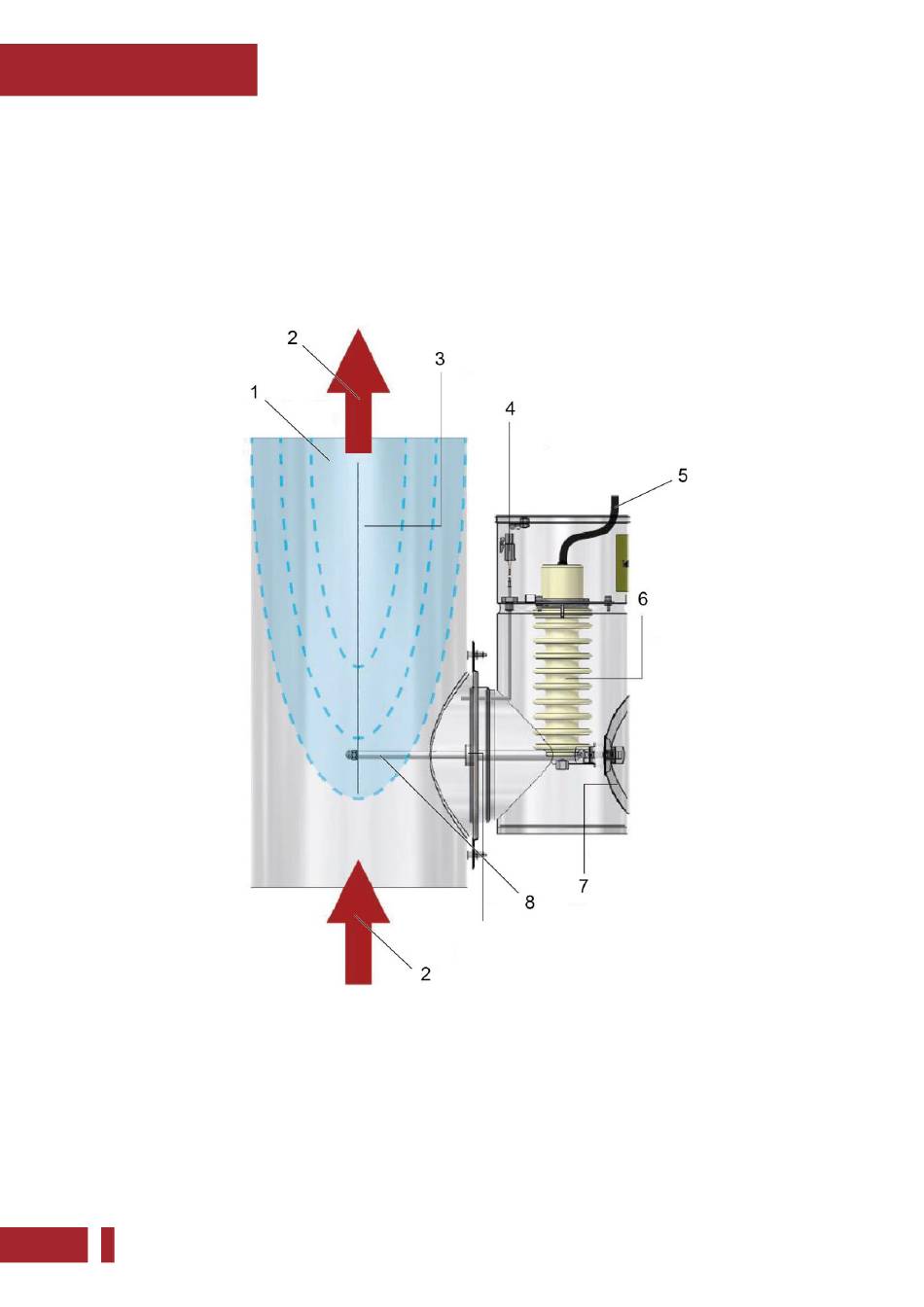

Abb. 13: Baugruppenübersicht Abscheidereinsatz (eingebaut in T-Stück des Airjekt 1)
1 Ionisationsbereich
2 Rauchgas
3 Sägezahnelektrode
4 Temperaturfühler
5 Hochspannungskabel
6 Isolator
7 Revisionsöffnung (Abdeckhaube)
8 längenverstellbare Elektrodenhalterung
Art.Nr. 2118478 | Version 1.0
