Abb. 9: Maßblatt Steuerung Und Partikelabscheider Airjekt 1 / 1: Kabelstrang = 3 M 2: Netzkabel 230 V =2,9 M; Tab. 10: Maße Nennweite Und Elektrodenabstand - Kutzner + Weber Airjekt 1 Basic Einbauanleitung

Technische Daten

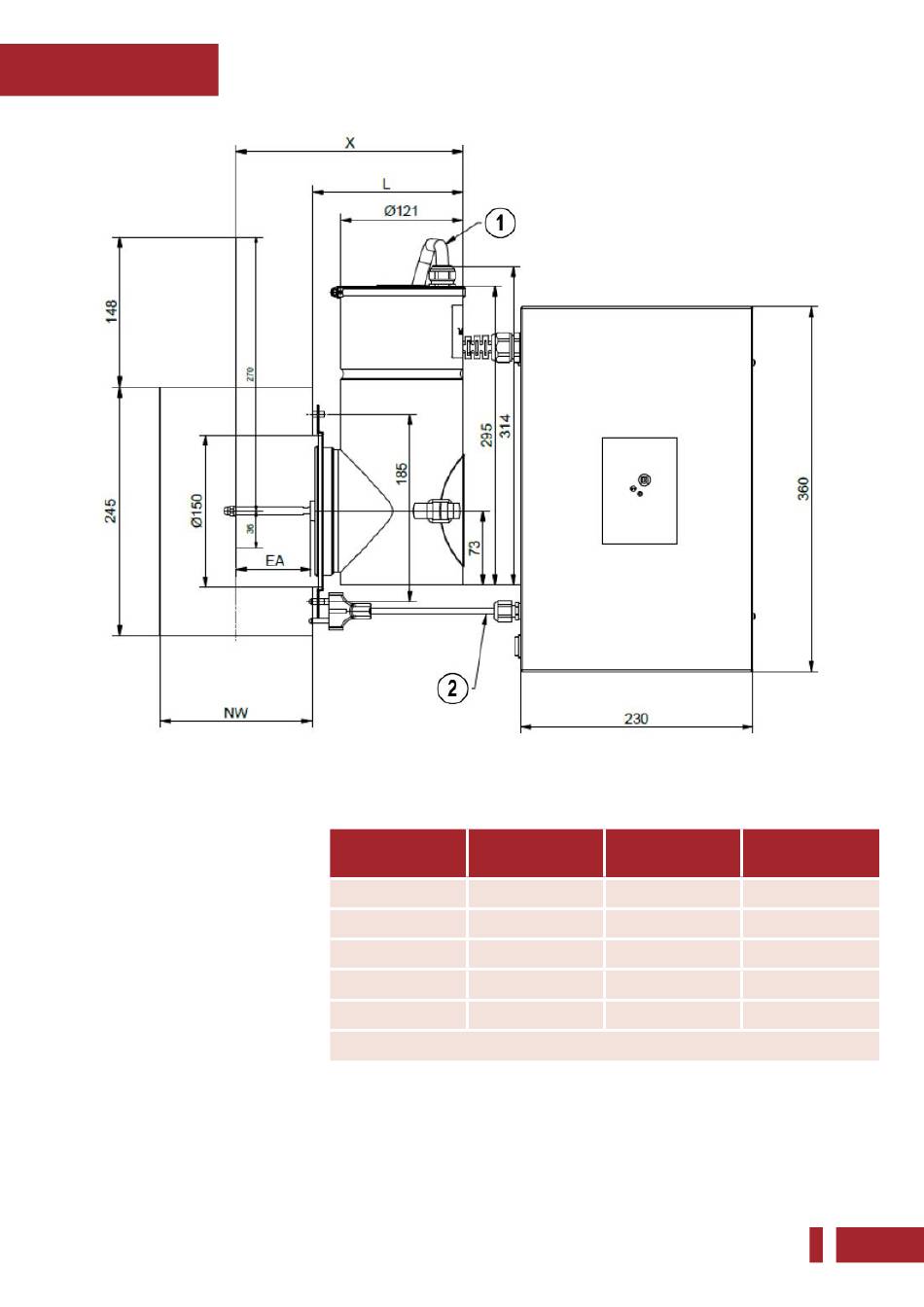

Abb. 9: Maßblatt Steuerung und Partikelabscheider Airjekt 1 / 1: Kabelstrang = 3 m 2: Netzkabel 230 V =2,9 m
Maße Nennweite und Elektrodenabstand
Betriebsanleitung Airjekt 1 Basic
NW (mm) EA (mm)
Nennweite Elektrodenabstand
130 78
150 74
180 89
200 99
250 124
Hinweis: Gilt nur bei Verwendung von original Sattelstück oder T-Stück.
Tab. 10: Maße Nennweite und Elektrodenabstand
L (mm) X (mm)
163 229
149 225
149 240
149 250
149 275
