Aufbau und Funktion
Steuermodul
Betriebsanleitung Airjekt 1 Basic
ACHTUNG!
Einbaurichtung des Partikelabscheider Airjekt 1beachten ( rote Pfeile (2) Abb. 13), nicht nach unten zeigend
montieren, da sich so Staub im Abscheidereinsatz sammeln kann.
HINWEIS!
Der Abscheidereinsatz ist für alle Querschnitte identisch. Die Position der Elektrode kann an die unterschiedlichen
Rohrdurchmesser angepasst werden ( Kap. Montage und Installation).
Der Abscheidereinsatz wird immer an das T-Stück oder Sattelstück geflanscht. Diese sind in den Querschnitten von
130 bis 250 mm ( Zubehör) erhältlich.
Das Steuermodul enthält die Hochspannungskaskade und die Steuerelektronik. Der Netzanschluss erfolgt über ein Netz-
kabel mit Stecker.

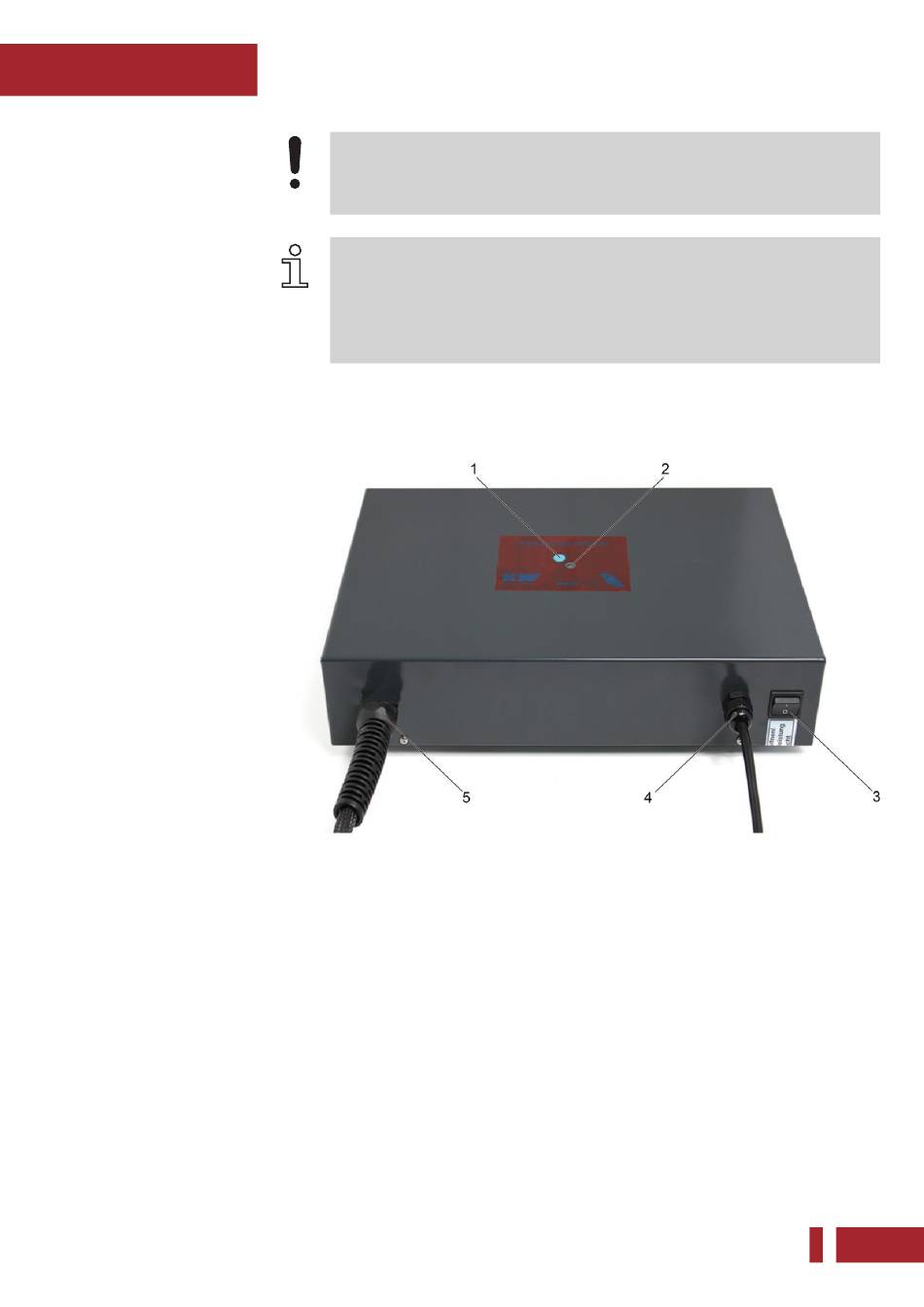

Abb. 14: Baugruppe und Bedieneinheit Steuermodul
1 Quittierung (Reset)
2 Status-LED
3 Ein-/Aus-Schalter
4 Netzkabel
5 Zuleitung mit Filtereinsatz
39
