Montage und Installation
Maße Nennweite und Elektrodenabstand

Montage Steuermodul

52
Für die Einstellung des passenden Abstands zur Rohrwandung, Verschiebesicherung (3) (Sicherungsscheibe) an der Elektro-
denhalterung mit einem Inbusschlüssel Größe 2,5 öffnen und die Elektrode (1) bis auf den gewünschten Abstand ausfahren
( Tab. 20). Ziehen Sie anschließend die Verschiebesicherung (3) (Sicherungsscheibe) wieder fest.
Achten Sie beim weiteren Einbau darauf, dass die Elektrode (1) nicht beschädigt wird (z. B. durch Abknicken). Sollte die
Elektrode (1) dennoch geknickt sein, kann die Elektrode (1) in den meisten Fällen mit einer Zange vorsichtig zurückgebo-
gen werden. Achten sie dabei darauf, den Keramikisolator (2) nicht zu belasten.

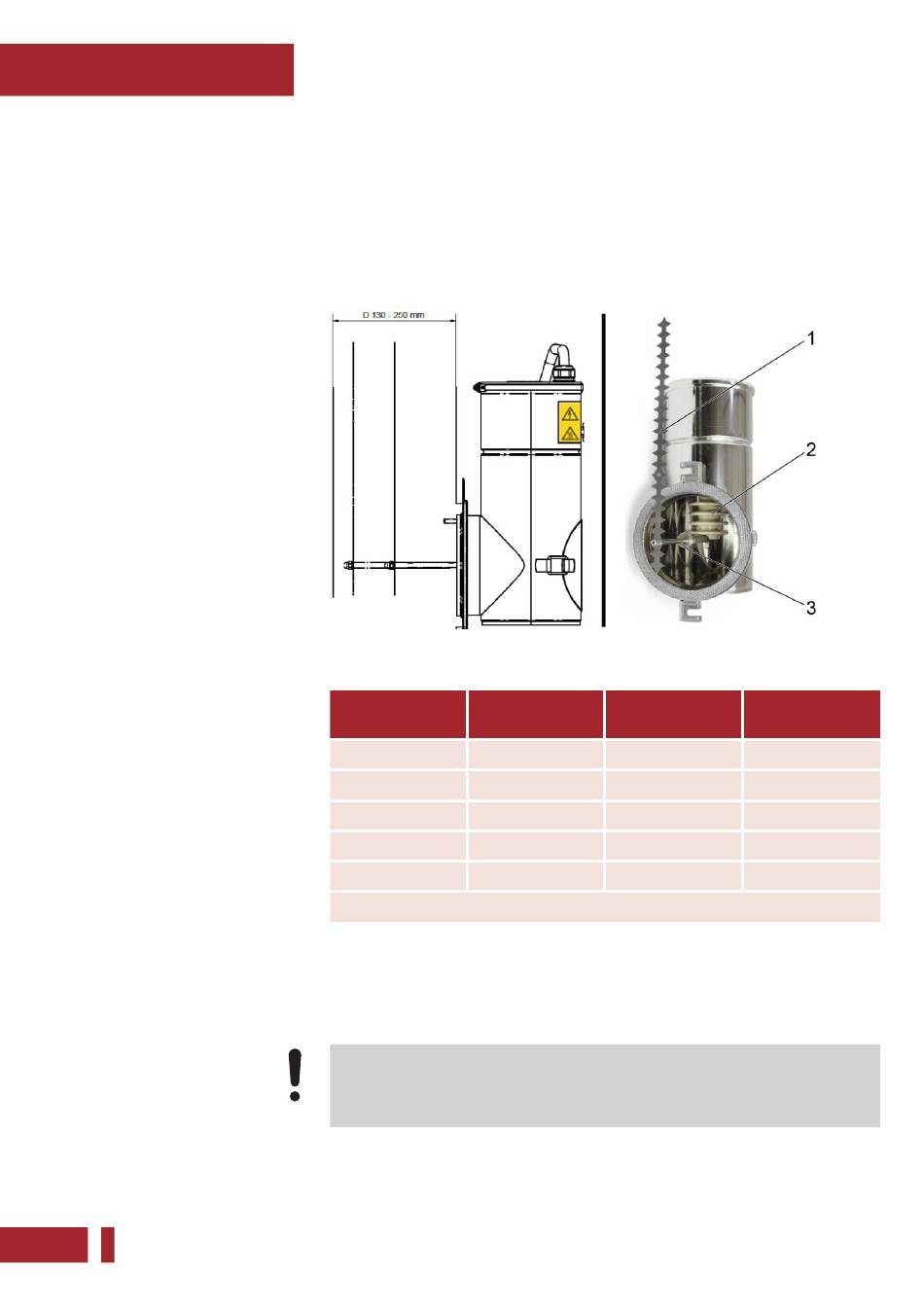

Abb. 20: Elektrode (1), Keramikisolator (2), Verschiebesicherung (3)

NW (mm) EA (mm)
Nennweite Elektrodenabstand
130 78
150 74
180 89
200 99
250 124
Hinweis: Gilt nur bei Verwendung von original Sattelstück oder T-Stück.
Tab. 19: Maße Nennweite und Elektrodenabstand
Steuerung mittels Haltebügeln vom Abscheidereinsatz abgesetzt in einen möglichst kühlen Bereich (max 50 °C, z. B.
unterhalb eines Heizeinsatzes oder Kessels) an der Wand montieren.
ACHTUNG!
Bei der Kabelführung geeignete Kabelkanäle verwenden und so Stolperfallen vermeiden.
Leitung nicht an heißen oder rauchgasführenden Teilen befestigen, ausreichenden Brandschutzabstand berücksichtigen.
L (mm) X (mm)
163 229
149 225
149 240
149 250
149 275
Art.Nr. 2118478 | Version 1.0
