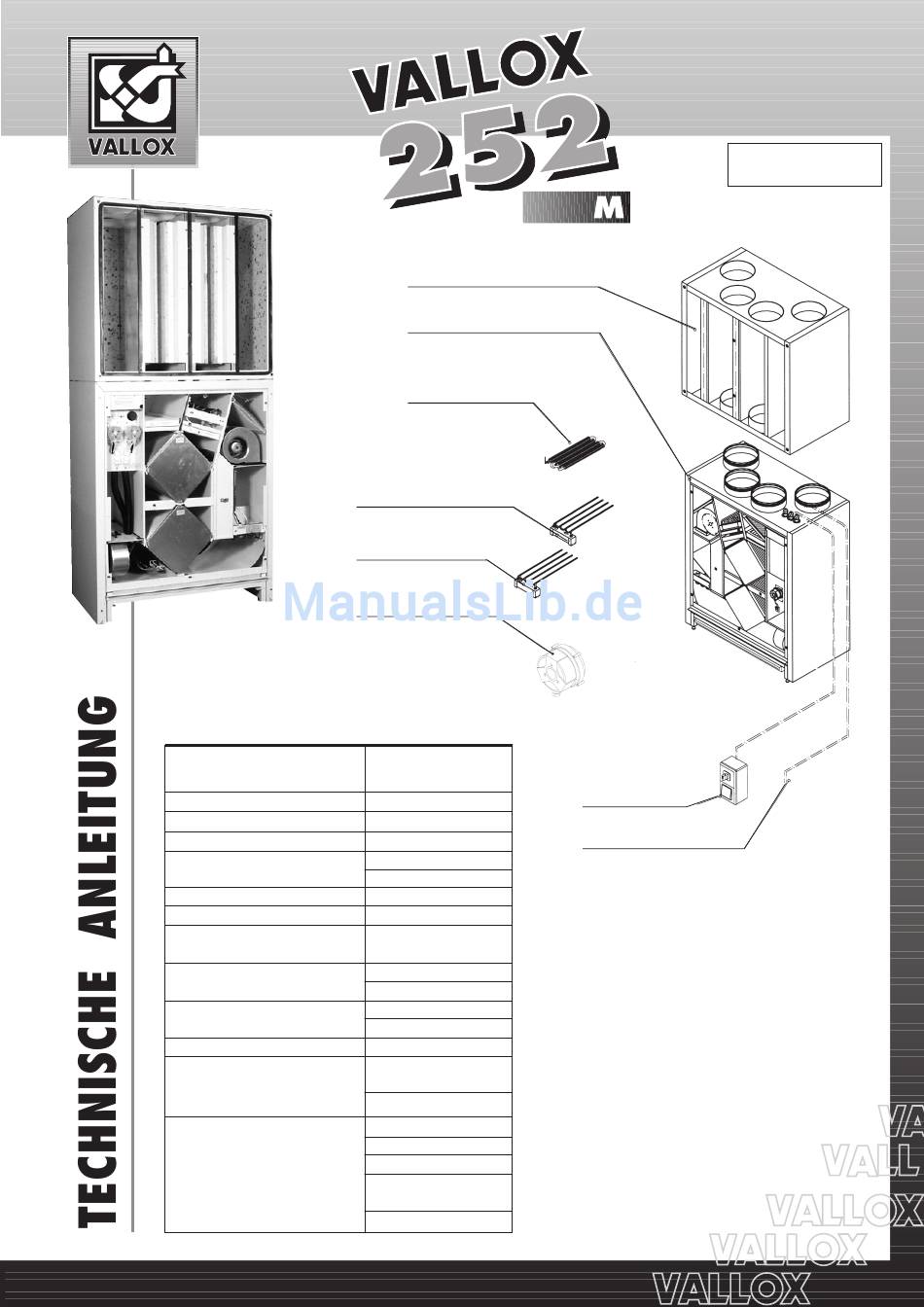

Vallox 252 M-R Technische Anleitung
Quicklinks
Anschlussleistung
Kapselungsklasse
2x230 W 1 A
Ventilatoren
Zuluft
2x230 W 1 A
Abluft
Wärmerückgewinnung Umgehung
der Wärmerückgewinnung
Vorheizeinheit
Elektrische Nachheizeinheit
Nachheizeinheit mit
Wasserzirkulation/VKL
Filter
Zuluft
Filter
Abluft
Grundgerät
Gewicht
Alternativen der
Luftaustauschregelung
Zusatzausstattungen
VALLOX 252 SCHALLDÄMPFEREINHEIT
(ZUSATZAUSSTATTUNG)
VALLOX 252
HEIZEINHEIT MIT WASSERZIRKULATI-
ON/VKL (ZUSATZAUSSTATTUNG)
ELEKTROHEIZEINHEIT (ZUSATZAUSSTATTUNG)
VORHEIZEINHEIT (ZUSATZAUSSTATTUNG)
DRUCKDIFFERENZ-SCHALTEREINHEIT
(ZUSATZAUSSTATTUNG)
230 V, 50 Hz (400 V) 13,9 A
(+Vorheizeinheit 10,9 A)
IP 34
3
210 dm
/s 100 Pa
3
230 dm
/s 100 Pa
η
2 St. WT-Zelle,
>70 %
Sommer-/Winterautomatik
2,5 kW, 11 A
2,5 kW, 11 A
ca. 5 kW
EU 3
EU 7
EU 3
EU 5
210 kg
- Manuelle Steuerung
(manuelle Steuereinheit)
- Fernkontrollsteuerung
- Schalldämpfereinheit
- Vorheizeinheit
- Elektrische Nachheizeinheit
- Nachheizeinheit mit
Wasserzirkulation/VKL
- Druckdifferenz-Schaltereinheit
Vallox-Produktnummer:
VALLOX 252 M
MANUELLE STEUEREINHEIT
FERNBEDIENUNGSANSCHLUSS
3158500 L
3158510 R
Verwandte Anleitungen für Vallox 252 M-R
Inhaltszusammenfassung für Vallox 252 M-R
- Seite 1 Vallox-Produktnummer: 3158500 L VALLOX 252 M 3158510 R VALLOX 252 SCHALLDÄMPFEREINHEIT (ZUSATZAUSSTATTUNG) VALLOX 252 HEIZEINHEIT MIT WASSERZIRKULATI- ON/VKL (ZUSATZAUSSTATTUNG) ELEKTROHEIZEINHEIT (ZUSATZAUSSTATTUNG) VORHEIZEINHEIT (ZUSATZAUSSTATTUNG) DRUCKDIFFERENZ-SCHALTEREINHEIT (ZUSATZAUSSTATTUNG) Anschlussleistung 230 V, 50 Hz (400 V) 13,9 A (+Vorheizeinheit 10,9 A) Kapselungsklasse IP 34...
- Seite 2 * Lösbare VALLOX 252 M-L Zuluftventilator Innenklemme VALLOX 252 M-R Abluftventilator Das Gerät VALLOX 252 M tauscht verbrauchte Luft gegen neue Wärmerückgewinnungs- gefilterte und erwärmte Außenluft aus. zellen Die wirksame Filterung der Außenluft (EU3 + EU7) verhindert, Umgehung der Wärme- dass schädliche Partikel durch das Gerät in die Kanäle und in...
- Seite 3 Annahme- stufen nung (l/s) leistung Volumenstrom Ventilatorkennlinien: A = Abluftventilator Z = Zuluftventilator 252 M ÄV (+ Schalldämpfereinheit) VALLOX 252 M + Schalldämpfereinheit (ÄV) Messpunkte Zuluft Abluft VENTILATORLEISTUNGEN Empfohlener Funktionsbereich L-Modell Messpunkte nach dem Durchlasskragen Die Ventilatorkennlinien zeigen den verfügbaren Gesamtdruck für den Druckverlust im Kanalsystem an.
- Seite 4 49.5 L w A dB(A) 37.0 46.5 Aus dem Gerät durch die Ummantelung dringender Schalldruckpegel im Raum, in dem das Gerät installiert ist REGELSTELLUNG / l/s VALLOX 252 M ÄV 74/82 131/138 167/175 208/221 (+schalldämpfereinheit) L p A, dB(A) 38.5 46.5...
- Seite 5 VALLOX 252 M LEISTUNGSWERTE DES WASSERREGISTERS Flüssigkeitsdruckverlust des Wasserregisers DER EMPFOHLENE NUTZBEREICH IST SCHRAFFIERT. BESTIMMT FÜR 100 % WASSER. REGISTER + VENTIL (KVS 1,0) REGISTER Wasserstrom LEISTUNG DES WASSERREGISTERS Wassertemperatur (Zustrom) des Registers (tv) 70 ˚C Wassertemperatur (Zustrom) des Registers (tv) 55 ˚C Lufttemperatur (Zustrom) des Registers (ti) 15 ˚C...
- Seite 6 VALLOX 252 M REGELSCHEMA VALLOX 252 M - MANUELLE STEUERUNG...
- Seite 7 VALLOX 252 M FUNKTIONSERLÄUTERUNG V FUNKTIONSERLÄUTERUNG VALLOX 252 M MANUELLE STEUEREINHEIT Betriebssteuerung Gefrierschutz der Wärmerückgewinnung Das Gerät kann mit dem Regulierschalter für die Ventilatorgeschwindig- Der Regulierthermostat TS5 der Vorheizung des Geräts regelt die keit am manuellen Steuerzentrum gestoppt werden. Funktion der Vorheizeinheit LP1 aufgrund der Messdaten des Fühlers des Thermostaten und verhindert so ein Vereisen des Wärmetauschers und...
- Seite 8 VALLOX 252 M REGELSCHEMA VALLOX 252 M VKL - MANUELLE STEUEREINHEIT...
- Seite 9 VALLOX 252 M FUNKTIONSERLÄUTERUNG V FUNKTIONSERLÄUTERUNG VALLOX 252 M VKL MANUELLE STEUEREINHEIT Betriebssteuerung Gefrierschutz der Wärmerückgewinnung Das Gerät kann mit dem Regulierschalter für die Ventilatorgeschwindig- Der Regulierthermostat TS5 der Vorheizung des Geräts regelt die Funktion keit am manuellen Steuerzentrum gestoppt werden.
- Seite 10 VALLOX 252 M REGELSCHEMA VALLOX 252 M - FERNKONTROLLSTEUERUNG...
- Seite 11 VALLOX 252 M FUNKTIONSERLÄUTERUNG V FUNKTIONSERLÄUTERUNG VALLOX 252 M FERNKONTROLLSTEUERUNG Betriebssteuerung Gefrierschutz der Wärmerückgewinnung Das Gerät kann bei Bedarf durch Steuerung der in dem Gerät befindli- Der Regulierthermostat TS5 der Vorheizung des Geräts regelt die chen Kontaktoren (Min, 1/2, Max) oder der Stromversorgung über den Funktion der Vorheizeinheit LP1 aufgrund der Messdaten des Fühlers des...
- Seite 12 VALLOX 252 M REGELSCHEMA VALLOX 252 M VKL FERNKONTROLLSTEUERUNG...
- Seite 13 VALLOX 252 M FUNKTIONSERLÄUTERUNG V FUNKTIONSERLÄUTERUNG VALLOX 252 M VKL FERNKONTROLLSTEUERUNG Betriebssteuerung Ist die Vereisungsgefahr vorüber, schaltet sich der Ventilator automatisch wieder ein. Die Grenztemperatur der Gefrierschutzfunktion (-2...+6 0C) Das Gerät kann bei Bedarf durch Steuerung der in dem Gerät und der Differenzbereich 2 0C können am Thermostaten eingestellt...
- Seite 14 Druckdifferenz der Zuluft- und/oder Abluftkanäle kontrollieren, sollten diese nach Entleerung der Installation und Regelung der Kanäle und der dazugehörigen Endteile (Ventile, Heizeinheit mit Wasserzirkulation Wetterschutzgitter u.ä.) auf die richtigen Werte eingestellt werden. Nähere Hinweise zur Regulierung siehe VALLOX 252 M Betriebsanleitung. Abb A...
- Seite 15 Allgemeines • Die Schalldämpfereinheit wird als Kanal-Schalldämpfer als Aufsatz auf das VALLOX 252 M montiert. Der Deckel der Einheit kann geöffnet werden, was deren Reinigung ohne ein Abnehmen der Kanäle ermöglicht. • Die Einheit enthält außerdem abnehmbare Lamellenschalldämpferteile in den Zuluft- und Abluftkanälen.
-
Seite 16: Montage
Zuluftkanal befindliche Lamellenschalldämpferteil loslösen. Beachte! VALLOX 252 Modell L oder R (siehe Abb.) • Die Einheit auf das VALLOX 252 aufsetzen. Auf den Durchlass der Kabelmuffen achten (Siehe Abb. Punkt D). • Die Durchlassrohre (in der Lieferung enthalten) für die Kabeln zunächst durch die Durchführungsdichtungen an der Oberseite der Schalldämpfereinheit führen und... - Seite 17 VALLOX 252 M INSTALLATIONSANLEITUNG VALLOX Elektroanschlüsse SÄHKÖLIITÄNNÄT SAA TEHDÄ VAIN • Das Gerät kann fest an das Stromnetz angeschlossen werden. Der elektrische VALTUUTETTU HENKILÖ ! Klemmkasten befindet sich im Gerät in unmittelbarer Nähe des Anschlusses der Fortluftkanäle. VARMISTA ENNEN KAAPELIEN KYTKEMISTÄ, ETTÄ...
- Seite 18 VALLOX 252 M SCHALTPLAN DER INNEREN ELKTROANSCHLÜSSE FÜR V TPLAN DER INNEREN ELKTROANSCHLÜSSE FÜR VALLOX 252 M ZULUFTVENTILATOR 2 x 230 W KONTAKTOR AUSSCHALTEN DER HEIZEINHEITEN BEI ABLUFTVENTILATOR 2 x 230 W DER UMGEHUNG DER WÄRMERÜCKGEWINNUNG KONDENSATOR 6 uF REPARATURSCHALTER (TÜRSCHALTER)
- Seite 19 VALLOX 252 M ÄUSSERE ELEKTROANSCHLÜSSE V ÄUSSERE ELEKTROANSCHLÜSSE VALLOX 252 M MANUELLE STEUERUNG STATUS STATUS...
- Seite 20 ÄUSSERE ELEKTROANSCHLÜSSE 252 M FERNKONTROLLSTEUERUNG ÄUSSERE ELEKTROANSCHLÜSSE 252 M FERNKONTROLLSTEUERUNG STATUS STATUS Vallox Oy FINN-32200 Loimaa tel +358 2 763 63 00 Fax +358 2 763 15 39 Internet: www.vallox.com © VALLOX • RECHT AUF ÄNDERUNGEN OHNE VORHERIGE ANKÜNDIGUNG VORBEHALTEN...
