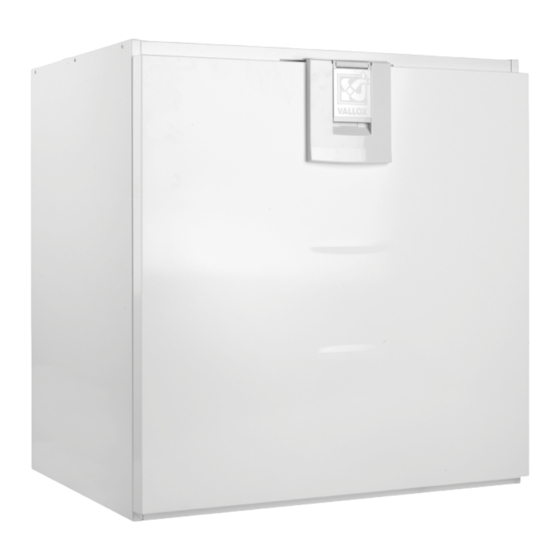

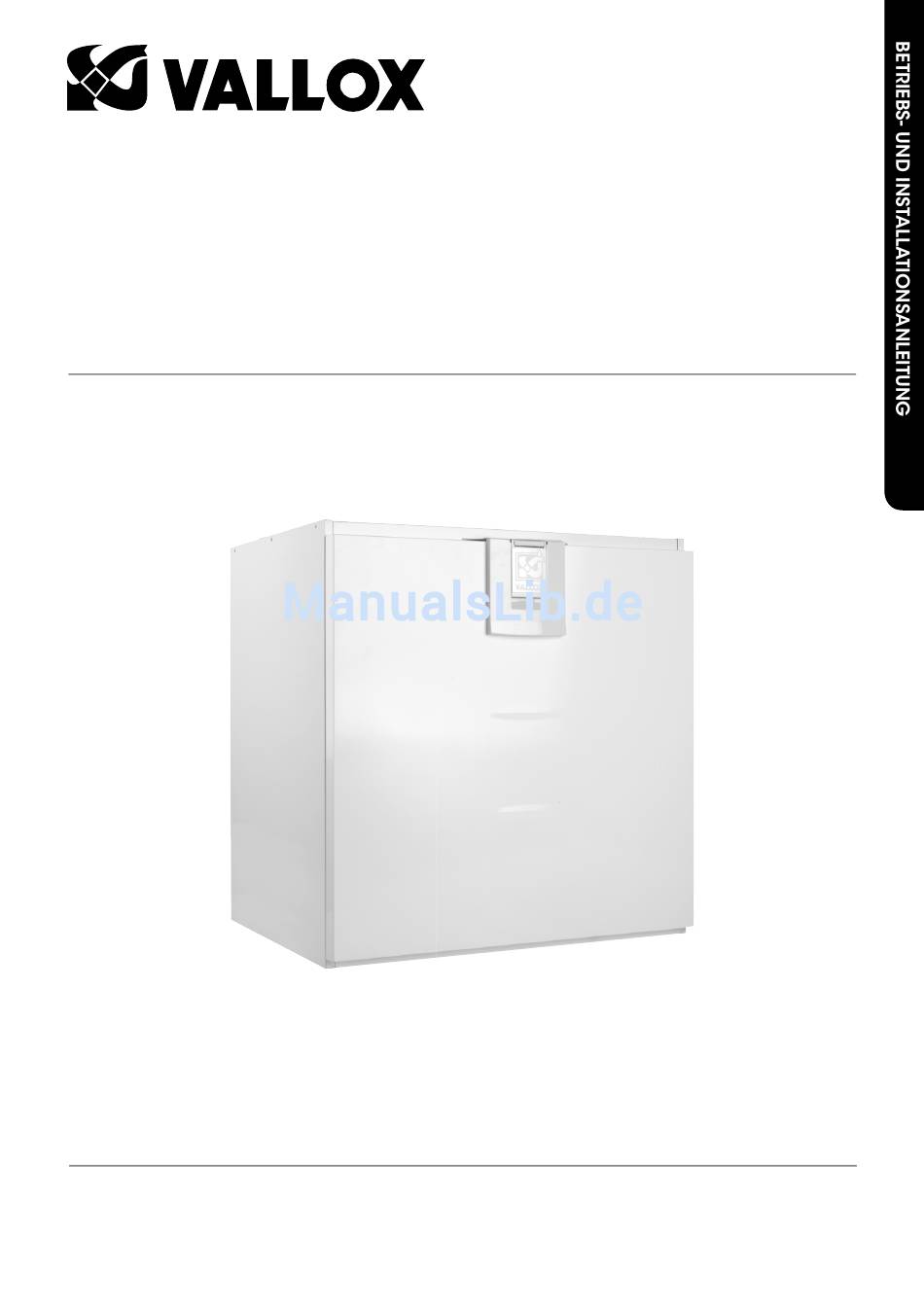

- Seite 1 Modelle Dokument ValloPlus 270 SC 1.09.626 DH ValloPlus 350 SC Gültig ab ValloPlus 510 SC 6.7.2015 Typen ValloPlus ValloPlus ValloPlus Aktualisiert 3723 6.7.2015 3703 3713 Betriebs- und Installationsanleitung Niedrigenergie-Lüftungsgerät mit Wärmerückgewinnung...
- Seite 2 ValloPlus ValloPlus ValloPlus EINFÜHRUNG Abluftventilator (hinter der Schutzabdeckung) Zuluftventilator (hinter dem Abluftkanal) Frostschutz-Thermostat Wärmetauscher Bypassklappe Außenluftfilter G4 Abluftfilter G4 Sicherheitsschalter Abbildung: R-Modell 9. Potentiometer für Abluftstrom 10. SC-Regler, VSS-P (1-4) (Zusatzausstattung) (im Klemmenkasten) Das Gerät ist nicht bestimmt für die Nutzung durch Kinder unter 8 Jahren oder Personen mit eingeschränkten geistigen und körperlichen Fähigkeiten oder mit mangelnder Erfahrung im sicheren Umgang mit dem Gerät.
- Seite 3 ValloPlus BEDIENUNGSANLEITUNG Regelung der Ventilatorleistung Die Ventilatorleistung des Vallox-Lüftungsgeräts kann mit einem 4-Stufen- Schalter (Zubehör) oder über ein Spannungssignal (0 - 10 V) geregelt wer- den. Die Leistungsstufen 1, 2, 3 und 4 werden am 4-Stufenschalter gewählt: Betrieb bei Abwesenheit: Wenn sich niemand in der Wohnung aufhält, kann der Luftaustausch vorübergehend verringert werden.
- Seite 4 Blütenpollen und anderer grober Staub gefiltert. der Steckdose. Aus dem Zubehör ist ein Feinfilter F7 erhältlich, der fein- Öffnen Sie die Tür des Vallox-Lüftungsgeräts, indem körnigen Staub und Blütenpollen filtern kann. Sie den Riegel anheben. Die Filter müssen regelmäßig gereinigt, bzw. ausge- Heben Sie die Tür heraus.
- Seite 5 Wärmetauscher überprüfen: Ziehen Sie den Netzstecker des Lüftungsgeräts aus der Steckdose. Öffnen Sie die Tür des Vallox Lüftungsgeräts, indem Sie den Riegel anheben. Heben Sie die Tür heraus. Entfernen Sie die Filter (A, B). Entfernen Sie (in Pfeilrichtung) den Dichtungsstrei- fen (D) über dem Wärmetauscher.
- Seite 6 Filter wechseln und den Wärmetauscher warten. Reini- der Steckdose. gen Sie die Ventilatoren bei Bedarf. Öffnen Sie die Tür des Vallox Lüftungsgeräts, indem Sie den Riegel anheben. Sie können die Laufräder des Ventilators mit Druckluft Heben Sie die Tür heraus.
- Seite 7 Trennen Sie die Steckerverbindung (Abb. 10). Der Ventilator kann jetzt gereinigt werden. Setzen Sie das Lüftungsgerät in umgekehrter Rei- henfolge wieder zusammen. 10. Schließen Sie die Tür und verbinden Sie das Strom- kabel wieder mit dem Netz. © Vallox - All rights reserved...
-
Seite 8: Technische Daten Valloplus 270 Sc
ValloPlus TECHNISCHE DATEN VALLOPLUS 270 SC ValloPlus TECHNISCHE DATEN Produktnummern Vallox-Nummer Heinemann-Nummer ValloPlus 270 SC R 3474600 2759 ValloPlus 270 SC L 3474700 2760 Luftleistung max. bei 100 Pa 320 m Betriebsspannung 230 V / 50 Hz Schutzart IP 34 Nennleistung max. - Seite 9 1. Zuluft in die Räume 2. Abluft aus den Räumen 3. Fortluft nach draußen 4. Außenluft zum Gerät Modell L 1. Fortluft nach draußen 2. Außenluft zum Gerät 3. Zuluft in die Räume 4. Abluft aus den Räumen © Vallox - All rights reserved...
-
Seite 10: Technische Daten Valloplus 350 Sc
ValloPlus TECHNISCHE DATEN VALLOPLUS 350 SC ValloPlus TECHNISCHE DATEN Produktnummern Vallox-Nummer Heinemann-Nummer ValloPlus 350 SC R 3446650 2761 ValloPlus 350 SC L 3446750 2762 Luftleistung max. bei 100 Pa 390 m Betriebsspannung 230 V / 50 Hz Schutzart IP 34... - Seite 11 1. Zuluft in die Räume 2. Abluft aus den Räumen 3. Fortluft nach draußen 4. Außenluft zum Gerät Modell L 1. Fortluft nach draußen 2. Außenluft zum Gerät 3. Zuluft in die Räume 4. Abluft aus den Räumen © Vallox - All rights reserved...
-
Seite 12: Technische Daten Valloplus 510 Sc
ValloPlus TECHNISCHE DATEN VALLOPLUS 510 SC ValloPlus TECHNISCHE DATEN Produktnummern Vallox-Nummer Heinemsnn-Nummer ValloPlus 510 SC R 3475650 2763 ValloPlus 510 SC L 3475750 2764 Luftleistung max. bei 100 Pa 545 m Betriebsspannung 230 V / 50 Hz Schutzart IP 34 Nennleistung max. - Seite 13 1. Zuluft in die Räume 2. Abluft aus den Räumen 3. Fortluft nach draußen 4. Außenluft zum Gerät Modell L 1. Fortluft nach draußen 2. Außenluft zum Gerät 3. Zuluft in die Räume 4. Abluft aus den Räumen © Vallox - All rights reserved...
-
Seite 14: Montage
ValloPlus ValloPlus ValloPlus MONTAGE Wandmontage Vor der Montage zu beachten: • Installieren Sie das ValloPlus 270/350 SC an einem Ort, an dem die Temperatur nicht unter +10 °C fällt. • Installieren Sie das Gerät nicht an einer hohlen, widerhallenden Trennwand oder an einer Schlaf- zimmerwand Falls notwendig, unterbinden Sie die Schallübertragung. - Seite 15 Hauptkorpus. Für die Installation des standardmäßigen Silent-Klick- Setzen Sie das Kugelventil in den Hauptkorpus Kondenssasserablaufs muss unter dem Lüftungsgerät 70 mm freier Platz vorhanden sein. des Kondenswasserablaufs. Befestigen Sie das Gehäuse am Kondenswas- serablauf. © Vallox - All rights reserved...
- Seite 16 ValloPlus ValloPlus ValloPlus MONTAGE Kondenswasser-Anschlüsse 270 SC 350 SC 510 SC Alternativer Siphon, bei wenig Platz 47 mm Hinweis Bringen Sie Dichtungsring und Verschlussteil an der wandnahen Rohrverbindung an. Hinweis Für die Installation des alternativen Kondenswasserablaufs, muss unter dem Lüftungsgerät 47 mm freier Platz vorhanden sein.
-
Seite 17: Interner Elektrischer Anschluss
Steuerschalter für Bypassklappe 4-Stufenschalter Kabel: GY/1 BK/2 YE/GN = Schwarz BN/3 BU/4 10VDC = Braun = Blau = Grün = Grau L (230V) = Gelb = Weiß - + S YE/GN = Gelb/Grün 10VDC = Rot © Vallox - All rights reserved... -
Seite 18: Explosionszeichnung
ValloPlus EXPLOSIONSZEICHNUNG Explosionszeichnung und Teileverzeichnis ValloPlus 270 SC NR. TEIL CODE NR. TEIL CODE NR. TEIL CODE Ventilatorbaugruppe 3508800 Filterhalterung 3464500 Abluftauslass 985026 Ventilatormotor 935365 G4-Grobfilter 978045 Sicherheitsschalter 948377 Wandmontageplatte 3080700 Bypass-Baugruppe Türbaugruppe 3475200 Siphon 3292500 R-Modell-Gerät 3491200 Türriegelbaugruppe 3355900 G4-Grobfilter 978044 L-Modell-Gerät... - Seite 19 R-Modell-Gerät 3447200 18. Türriegelbaugruppe 3355900 Filterhalterung 3454000 L-Modell-Gerät 3447201 19. Halterung der heizung 3426300 Unterer Träger für Wärmetauscher 3450100 13. Klappenmotor Gefrierschutzthermostat 946095 Wärmetauscher 933160 R-Modell-Gerät 930620 Oberer Träger für Wärmetauscher 3426600 L-Modell-Gerät 930621 © Vallox - All rights reserved...
- Seite 20 Von- Eichendorff- Straße 59 A Vallox oy 86911 Dießen Myllykyläntie 9-11 Tel. +49 (0) 8807 - 9466-0 32200 LOIMAA +49 (0) 8807 - 9466-99 FINLAND www.heinemann-gmbh.de +358 10 7732 200 © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten.
