VIDEOENDGERÄTE
Serie Project
215.5

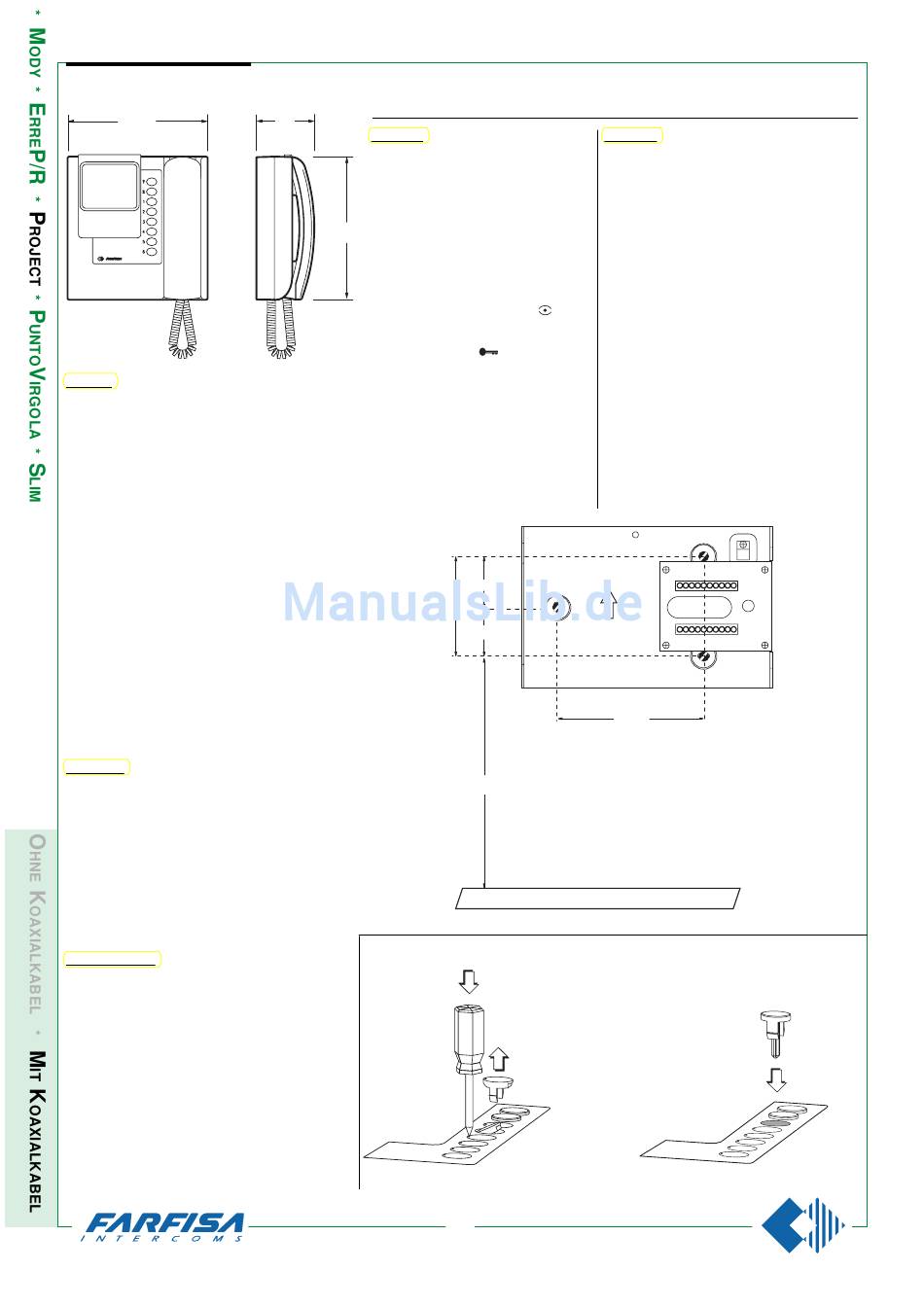

PT5160. Flachbildschirm Videoendgerät mit elek-
tronischem Mikrofon, zweifachem elektronischem
Tonruf (Alphaton und Dauerton) und Mithör-/Mit-
sehsperre. Farbe schwarz/grau. Installation auf
Montagebügel mit Hilfe von Hakenösen und Steck-
kabeln. Mit 2 Tasten zur Einschaltung der Video-
kontrolle und Türöffnung und die Möglichkeit mit
weiteren 6 Funktionstasten (Teil der Lieferung) zu
erweitern. Diese können für die Einschaltung zu-
sätzlicher Überwachungsfunktionen, für den inter-
nen Gegensprechverkehr, für die Einschaltung
von Treppenhausbeleuchtungen, für die Öffnung
zusätzlicher Türen usw. eingesetzt werden. Die
max. Stromleistung der Tastenkontakte beträgt
60mA. Für stärkere Ströme ist dar Universalschalt-
relais Art. Nr.1471 einzusetzen.
Für besondere Zwecke können die mit P4, P5 und
P6 gekennzeichneten Tasten von den anderen
getrennt werden, indem die Brücke W1 auf dem
Montagebügel getrennt wird. Für diese Tasten ist
dann die Anschlußklemme 2C gemeinsam. In die-
sem Fall ist die max. Strombelastung dieser drei
Tasten 0,5A.
Aufputzinstallation mittels Montagebügel (Art. Nr.
WB5100 oder WB5160).
PT5160W. Wie oben beschrieben aber weiß.
Technische Daten
Stromversorgung
18÷24Vdc
Stromverbrauch
0,35A
Bildschirm
10 cm Flachbildschirm
Auflösung
625 Linien
Horizontalfrequenz
15625Hz
Vertikalfrequenz
50Hz
Bandbreite
>5MHz
Videosignal auf 75Ω
0,8÷1,5Vss
Einschaltezeit
2÷4 Sek.
Betriebstemperatur
0°÷+50°C
Luftfeuchtigkeit
Max. 90%RH
PT5160W-LCD. Ausführung mit LCD Farbbild-
schirm, Monitor PT5160W.
Hinweis: Kann bei allen Videoinstallationen mit
Koaxialkabel angeschlossen werden.
Technische Daten
Stromversorgung
18÷24Vdc
Stromverbrauch
0,4A
Farbbildschirm
8,5 cm LCD
Videostandard
PAL
Horizontalfrequenz
15625Hz
Vertikalfrequenz
50Hz
Bandbreite
>5MHz
Videosignal auf 75Ω
0,8÷1,5Vss
Einschaltezeit
1 Sek.
Betriebstemperatur
0°÷+50°C
Luftfeuchtigkeit
Max. 90%RH
Wandmontagebügel für Videohaustelefone PT5160, PT5160W u.PT5160W-LCD.
89
WB5100.
Der Bügel ist mit einer
Schraubklemmleiste für den Anschluß
an die Anlage ausgestattet. Er wird für
die Installation der Monitore mit nur
zwei Tasten (Einschalten der Kontroll-
funktion und Türöffner) und ohne Ruf-
unterscheidung benötigt.
215
Anschlußklemmen
1
Videosignal-Eingang 0,8÷1,5Vss
2
Allgemeine Masse
3
Videomasse
4
Taste Kontrolleinschaltung
8
Ausgang Gleichstromversorgung für
Etagenvideoverteiler +12Vdc
9
Taste Türöffner
10 Rufsignaleingang (180mA)
11 Sprechwegmasse
12 Ausgang Mikrofon
13 Eingang Lautsprecher und automa-
tische Abschaltung
14 Gleichstromversorgung
+18÷24Vdc / 0,35A
V
nicht beschaltet
83.5
Installation der zusätzlichen Tasten
(9 D - 2002)
WB5160. Der Bügel ist mit 2 Schraub-
klemmleisten für den Anschluß an die Anlage
ausgestattet. Er wird verwendet, wenn
Monitore mit zusätzlichen Tasten bzw. mit
Rufunterscheidung installiert werden sollen.
Auf diesem Montagebügel befindet sich die
Steckbrücke J1. Diese befindet sich
serienmäßig in der Position A für den
Gegensprechverkehr. Für die Videoend-
geräte PT5160, PT5160W und PT5160W-
LCD in Mehrfamilienhausanlagen ohne
Gegensprechverkehr kann die Mithör-/
Mitsehsperre durch Umstecken dieser
Steckbrücke auf Position B aktiviert werden.
Anschlußklemmen
Die Anschlußklemmen von 1 bis 14 haben
dieselben Funktionen und Eigenschaften des
Bügels WB5100.
V
Eingang Einschaltung bei Digitalanlagen.
X1 Eingang Wechselstromversorgung
13Vac/ 0,35A
X2 Eingang Ruf Gegensprechanlage (Erdsignal)
1C Gemeinsamer Eingang Tasten P1, P2 u. P3
2C Gemeinsamer Eingang Tasten P4, P5 u. P6
P1÷P6 Funktionstasten - max. 60mA
43
U
U
P
P
40.5
122
÷
140
150 cm
Maße für die Befestigung des Bügels WB5100
oder WB5160 an der Mauer und empfohlener
Abstand vom Boden.
aaaaaaaaaaaa
Demontage der
Tastenabdeckungen.
2
Montage der zusätzlichen Tasten.
