TÜRSTATIONEN
Serie MODY
aaaaaaaaaa

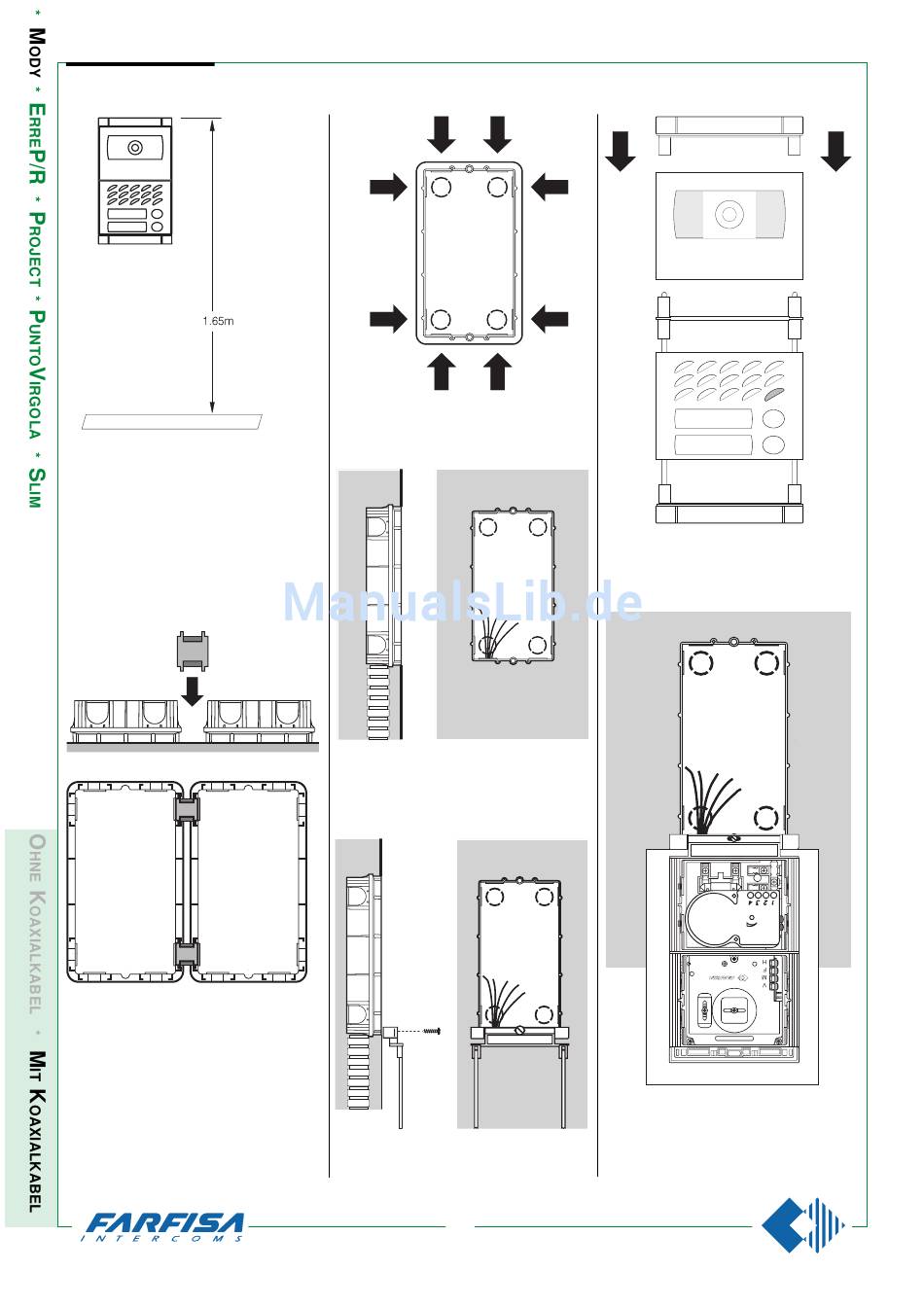

Das Unterputzgehäuse der Videotürstation
in einer Höhe von ca. 1,65m vom Boden ab
oberer Kante einzumauern, dabei beachten
das die Kanten mit der verputzten Mauer
bündig sind.
Die Videokamera so ausrichten, daß
Sonnenstrahlen, oder andere direkte und
indirekte starke Lichtquellen, das Objektiv
nicht treffen können.
Einbau der Verbindungselemente mit
Kabeldurchführung zwischen den Unter-
putzgehäusen. Die Verbindungselemente
müssen vor den Einbau installiert werden.
Positionen der Kabeldurchführungen.
Unterputzeinbau und Kabelzufuhr.
Untere Befestigung des Modulträgerrahmens.
14
(9 D - 2002)
Installation der Module.
(a)
Während der Verkabelung der Module ist der
Einsatz eines Schutzes (a) zwischen Modulen
und Mauer empfohlen.
