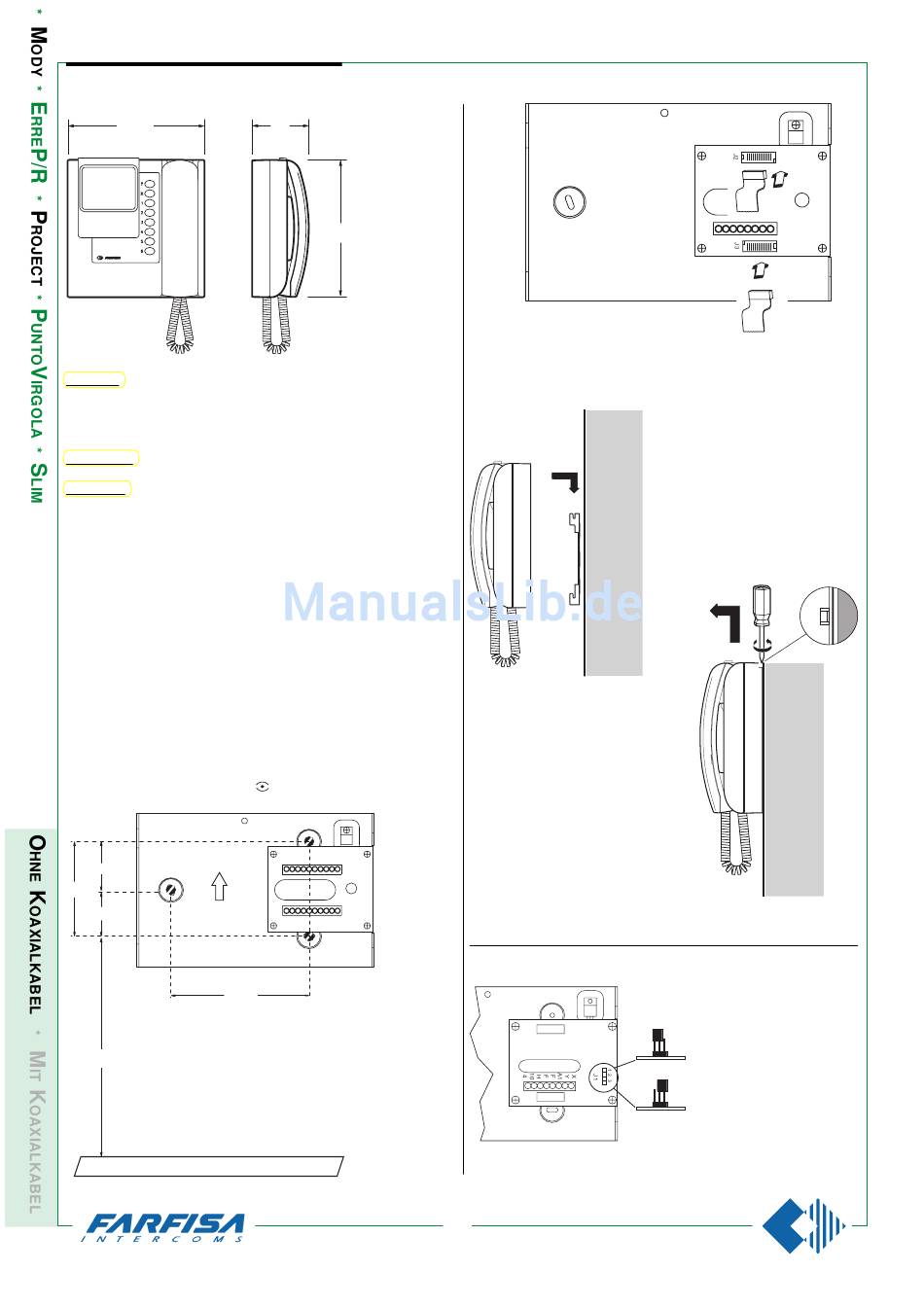

FARFISA INTERCOMS Serie Project Technisches Handbuch Seite 60

4+n VIDEOSPRECHANLAGEN
Videohaustelefon Serie Project
215.5
PT5111E. Flachbildschirm Videoendgerät mit elektronischem Mikrofon,
elektronischem Tonruf und Mithör-/Mitsehsperre. Farbe schwarz/grau.
Installation auf Montagebügel mit Hilfe von Hakenösen und Steckkabeln.
Mit 2 Tasten zur Einschaltung der Video-kontrolle und Türöffnung
Aufputzinstallation mittels Montagebügel (Art. Nr. WB5111E).
PT5111EW. Wie oben beschrieben aber weiß.
WB5111E. Wandmontagebügel für das Videohaustelefon PT5111E u.
PT5111EW mit einer Schraubklemmleiste für den Anschluß an die
Anlage.
Technische Daten
Stromversorgung 18 ÷ 24Vdc
Stromverbrauch 0,35A
Bildschirm 10 cm Flachbildschirm
Auflösung 625 Linien
Horizontalfrequenz 15625Hz
Vertikalfrequenz 50Hz
Bandbreite > 5MHz
Videosignal symmetrisch
Einschaltezeit 2 ÷ 4 Sek.
Betriebstemperatur 0° ÷ +50° C
Luftfeuchtigkeit Max. 90%RH
Anschlußklemmen
H Stromversorgung +18 ÷ 24Vdc/ 0,35A
F Masse
X und Y Videosignaleingang
10 Sprechweg, Türöffnungssteuerung, Ruf
4 Taste Kontrolleinschaltung
43
83.5 U U
P P
40.5
122
140 ÷ 150 cm
Maße für die Befestigung des Bügels
WB5111E an der Mauer und
empfohlener Abstand vom Boden.
aaaaaaaaaaaa
89
215
58
(9 D - 2002)
Die Flachbandkabel des Monitors werden mit den
entsprechenden Steckern auf den Bügel verbunden.
Befestigung des Monitors am Bügel.
Mithörsperre
Demontage des Monitors vom Bügel.
1-2
1-2 = Videohaustelefon
ohne Mithörsperre
J1
1 2 3
2-3
2-3 = Videohaustelefon
J1
mit Mithörsperre
1 2 3
