FARFISA INTERCOMS Serie Project Technisches Handbuch Seite 11

VIDEOENDGERÄTE
Serie PuntoVirgola
U
P

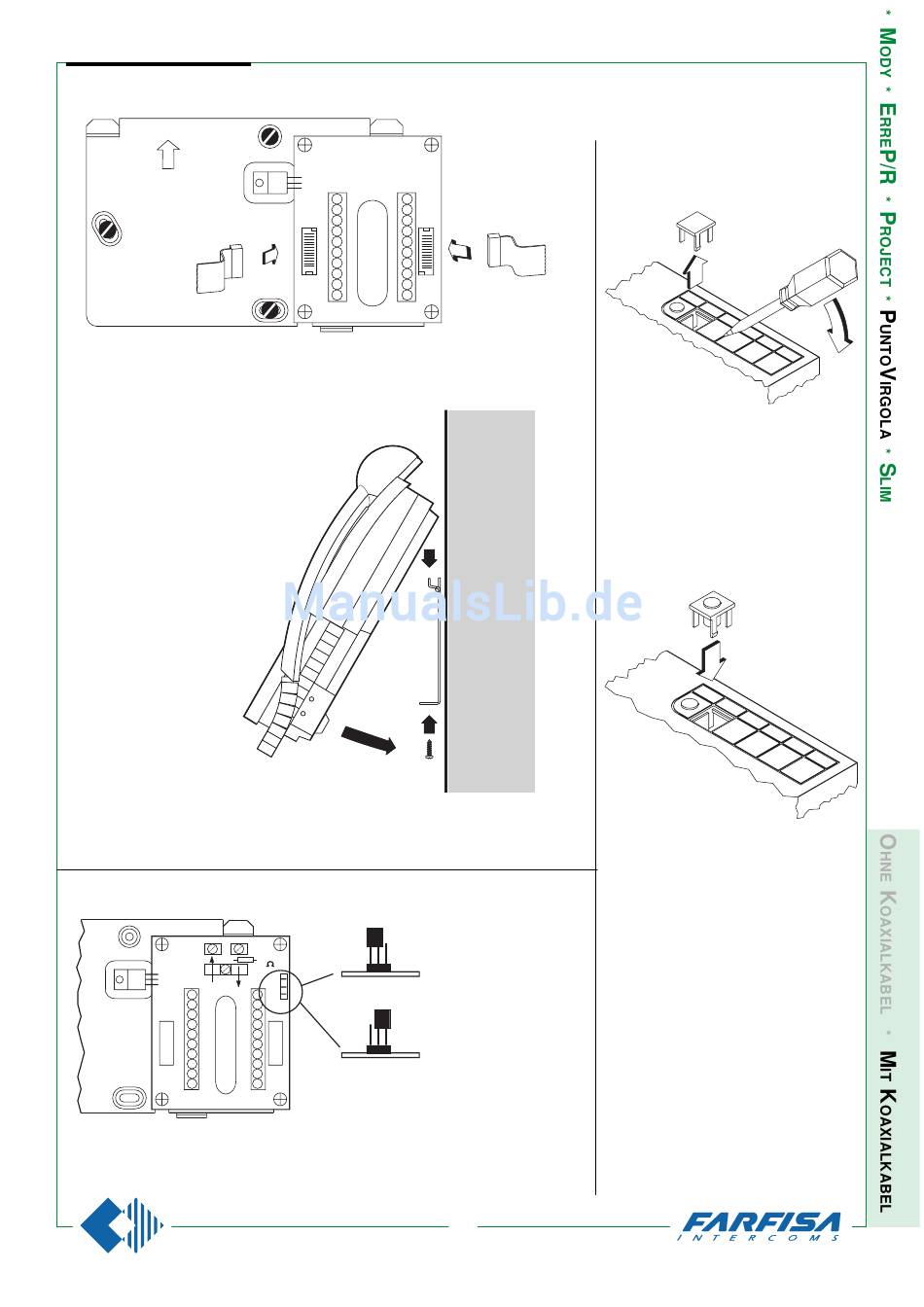

Die Flachbandkabel des Monitors werden mit den entsprechenden Steckern
auf den Bügel verbunden.
Befestigung des Monitors am Bügel.
Mithörsperre oder Gegensprechfunktion
1
3
T5
T4 14
T3
13
T2
12
T1 11
1C
10
2C
X2
X1
P1
J2
1
R1
75
3
J1
1 2 3
2
V
1
J1
J1
9
1 2 3
8
4
2
WB2160
J3
A
Position für
Gegensprechfunktion.
B
Position für
Mithörsperre.
9
(9 D - 2002)
Installation der zusätzlichen Tasten
Demontage der Tastenabdeckungen.
Montage der zusätzlichen Tasten.
