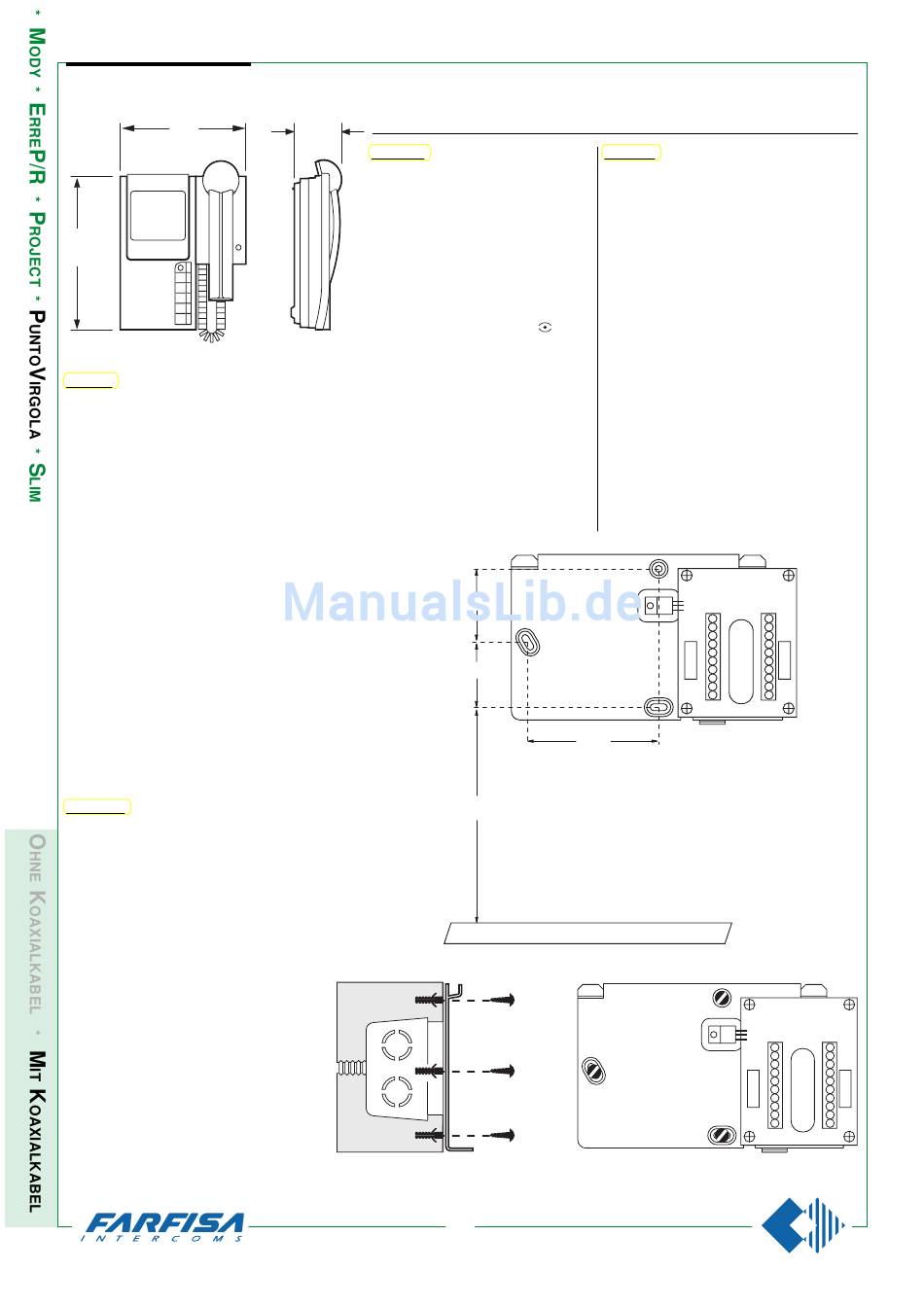

VIDEOENDGERÄTE
Serie PuntoVirgola
197
228
PV2160. Flachbildschirm Videoendgerät mit
elektronischem Mikrofon, zweifachem elek-
tronischem Tonruf (Alphaton und Dauerton)
und Mithör-/Mitsehsperre. Farbe schwarz/
grau. Installation auf Montagebügel mit Hilfe
von Hakenösen und Steckkabeln.
Mit 2 Tasten zur Einschaltung der Video-
kontrolle und Türöffnung und die Möglichkeit
mit weiteren 5 Funktionstasten (Teil der Lie-
ferung) zu erweitern. Diese können für die
Einschaltung zusätzlicher Überwachungs-
funktionen, für den internen Gegensprech-
verkehr, für die Einschaltung von Treppen-
hausbeleuchtungen, für die Öffnung zusätz-
licher Türen usw. eingesetzt werden. Die
max. Stromleistung der Tastenkontakte be-
trägt 60mA. Für stärkere Ströme ist das
Universalschaltrelais Art. Nr.1471 einzuset-
zen. Für besondere Zwecke können die mit
T4 und T5 gekennzeichneten Tasten von den
anderen getrennt werden, indem die Brücke
W1 auf dem Montagebügel getrennt wird. Für
diese Tasten ist dann die Anschlußklemme
2C gemeinsam. In diesem Fall ist die max.
Strombelastung dieser zwei Tasten 0,5A.
Aufputzinstallation mittels Montagebügel
(Art. Nr. WB2100 oder WB2160).
PV2160W. Wie oben beschrieben aber weiß.
Technische Daten
Stromversorgung
18÷24Vdc
Stromverbrauch
0,35A
Bildschirm
10 cm Flachbildschirm
Auflösung
625 Linien
Horizontalfrequenz
15625Hz
Vertikalfrequenz
50Hz
Bandbreite
>5MHz
Videosignal auf 75Ω
0,8÷1,5Vss
Einschaltezeit
2÷4 Sek.
Betriebstemperatur
0°÷+50°C
Luftfeuchtigkeit
Max. 90%RH
Wandmontagebügel für Videohaustelefone PV2160 und PV2160W.
76
WB2100. Der Bügel ist mit einer
Schraubklemmleiste für den Anschluß
an die Anlage ausgestattet. Er wird für
die Installation der Monitore mit nur
zwei Tasten (Einschalten der Kontroll-
funktion und Türöffner) und ohne Ruf-
unterscheidung benötigt.
Anschlußklemmen
1
Videosignal-Eingang 0,8÷1,5Vss
2
Allgemeine Masse
3
Videomasse
4
Taste Kontrolleinschaltung
8
Ausgang Gleichstromversorgung für
Etagenvideoverteiler +12Vdc
9
Taste Türöffner
10 Rufsignaleingang (180mA)
11 Sprechwegmasse
12 Ausgang Mikrofon
13 Eingang Lautsprecher und automa-
tische Abschaltung
14 Gleichstromversorgung
+18÷24Vdc / 0,35A
V
nicht beschaltet
42.5
33.5
140
aaaaaaaaaaaaaaa
aaaaaaaaaaaaaaa
Wandbefestigung des Bügels WB2100 oder WB2160 mit Expansionsdübeln.
8
(9 D - 2002)
WB2160. Der Bügel ist mit 2 Schraubklemm-
leisten für den Anschluß an die Anlage aus-
gestattet. Er wird verwendet, wenn Monitore
mit zusätzlichen Tasten bzw. mit Rufunter-
scheidung installiert werden sollen.
Auf diesem Montagebügel befindet sich die
Steckbrücke J1. Diese befindet sich serien-
mäßig in der Position A für den Gegen-
sprechverkehr. Für die Videoendgeräte
PV2160 und PV2160W in Mehrfamilienhaus-
anlagen ohne Gegensprechverkehr kann die
Mithör-/Mitsehsperre durch Umstecken die-
ser Steckbrücke auf Position B aktiviert wer-
den.
Anschlußklemmen
Die Anschlußklemmen von 1 bis 14 haben diesel-
ben Funktionen und Eigenschaften des Bügels
WB2100.
V
Eingang Einschaltung bei Digitalanlagen.
X1 Eingang Wechselstromversorgung
13Vac/ 0,35A
X2 Eingang Ruf Gegensprechanlage (Erdsignal)
1C Gemeinsamer Eingang Tasten T1, T2 u. T3
2C Gemeinsamer Eingang Tasten T4 und T5
T1÷T5 Funktionstasten - max. 60mA
74
÷
150 cm
Maße für die Befestigung des Bügels WB2100 oder
WB2160 an der Mauer und empfohlener Abstand vom
Boden.
