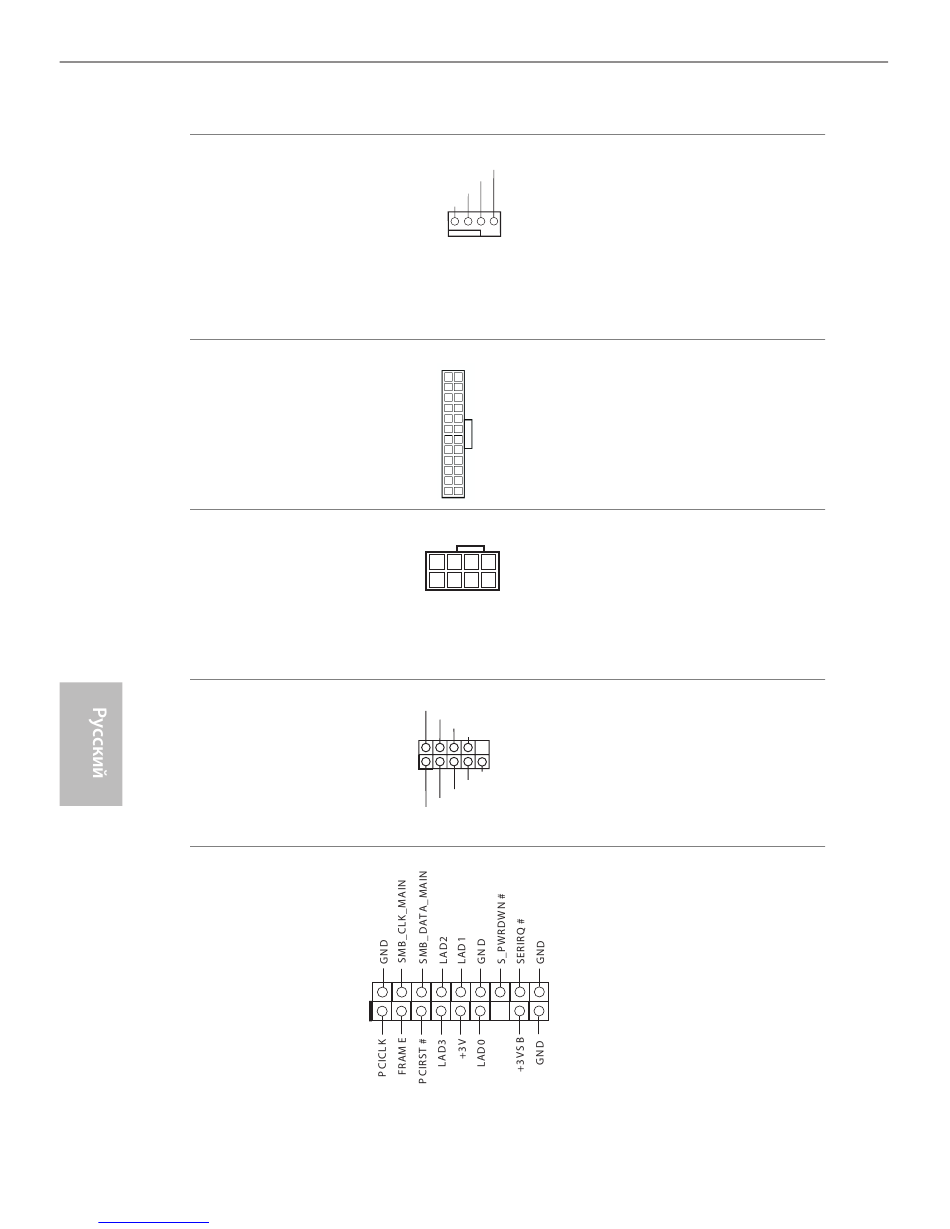

Разъем для
дополнительного
вентилятора или помпы
водяного охлаждения
ЦП
(4-контактный CPU_
OPT/W_PUMP)
(см. стр 1, поз. 7)
Разъем питания АТХ
(24-контактный,
ATXPWR1)
(См. стр. 1, № 8)
Разъем питания АТХ 12
В
(8-контактный,
ATX12V1)
(См. стр. 1, № 3)
Колодка
последовательного порта
(9-контактная, COM1)
(См. стр. 1, № 21)
Колодка ТРМ
(17-контактная, TPMS1)
(См. стр. 1, № 22)
1
manuals search engine
Данная материнская плата
FAN_SPEED_CONTROL
CPU_FAN_SPEED
оснащена 4-контактным
FAN_VOLTAGE
разъемом для системы
GND
водяного охлаждения ЦП.
3-контактную систему
1 2 3 4
водяного охлаждения
ЦП следует подключать к
контактам 1–3.
Эта материнская плата
12 24
снабжена 24-контактным
разъемом питания АТХ. Чтобы
использовать 20-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 13.
1 13
Эта материнская плата
8 5
снабжена 8-контактным
разъемом питания АТХ
12 В. Чтобы использовать
4 1
4-контактный разъем питания
ATX, подключите его вдоль
контакта 1 и контакта 5.
Колодка COM1 поддерживает
RRXD1
DDTR#1
подключение модуля
DDSR#1
CCTS#1
последовательного порта.
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
Этот разъем обеспечивает поддержку
системы Trusted Platform Mod-
ule (TPM), которая способна
обеспечить надежное хранение
ключей, цифровых сертификатов,
паролей и данных. Система ТРМ
также повышает уровень сетевой
безопасности, защищает цифровые
идентификаторы и обеспечивает
целостность платформы.
