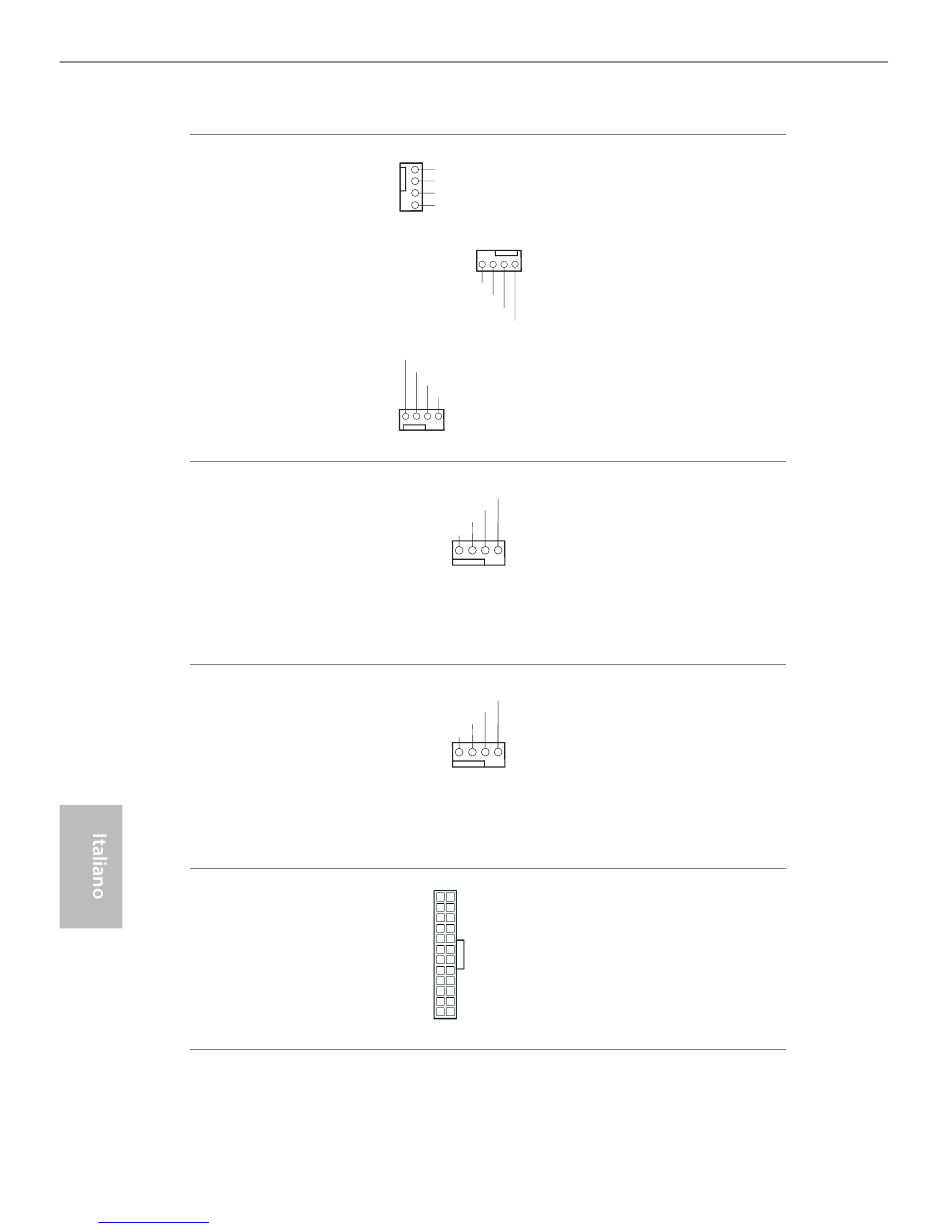

Connettori ventola dello
chassis e di alimentazione
(CHA_FAN1 a 4 pin)
(vedere pag. 1, n. 28)
(CHA_FAN2 a 3 pin)
(vedere pag. 1, n. 12)
(CHA_FAN3 a 3 pin)
(vedere pag. 1, n. 9)
Connettori della ventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 4)
Connettore ventola
CPU Optional/Pompa
dell'acqua
(4 pin CPU_OPT/W_
PUMP)
(vedi pag. 1, Nr. 7)
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 8)
manuals search engine
Collegare i cavi della
GND
FAN_VOLTAGE ventola ai connettori della
CHA_FAN_SPEED
ventola e far corrispondere
FAN_SPEED_CONTROL
il filo nero al pin di terra.
La velocità della ventola
CHA_FAN può essere
controllata tramite UEFI
FAN_SPEED_CONTROL
o A-Tuning
CHA_FAN_SPEED
FAN_VOLTAGE
GND
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
Questa scheda madre è
FAN_SPEED_CONTROL
CPU_FAN_SPEED
dotata di un connettore
FAN_VOLTAGE
per la ventola della CPU
GND
(Ventola silenziosa) a
4 pin. Se si decide di
1 2 3 4
collegare una ventola della
CPU a 3 pin, collegarla al
pin 1-3.
Questa scheda madre è
FAN_SPEED_CONTROL
CPU_FAN_SPEED
dotata di un connettore 4
FAN_VOLTAGE
GND pin per la ventola CPU con
raffreddamento ad acqua.
Se si decide di collegare
1 2 3 4
una ventola CPU con
raffreddamento ad acqua a
3 pin, collegarla al pin 1-3.
12 24 Questa scheda madre è
dotata di un connettore di
alimentazione ATX a 24
pin. Per utilizzare un'ali-
mentazione ATX a 20 pin,
collegarla lungo il pin1 e il
1 13
pin 13.
