Version 1.0
Published August 2014
Copyright©2014 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identiication or explanation and to the owners' beneit, without intent to
infringe.
Disclaimer:
Speciications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or itness for a particular
purpose.
In no event shall ASRock, its directors, oicers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of proits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
his device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
he Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com
Downloaded from
www.Manualslib.com
manuals search engine
Inhaltsverzeichnis
loading

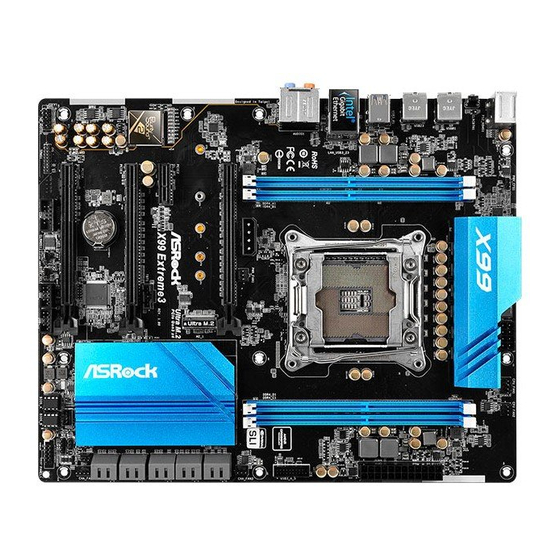

Inhaltszusammenfassung für ASROCK X99 Extreme3

  • Seite 18 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 33: Einleitung

    X99 Extreme3 1 Einleitung Vielen Dank, dass Sie sich für das X99 Extreme3 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.
  • Seite 34: Technische Daten

    • Unterstützt DDR4 3000+(OC)*/2933+(OC)/2800(OC)/2400 (OC)/2133/1866/1600/1333/1066 non-ECC, ungepuferter Speicher * Weitere Informationen inden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http:// www.asrock.com/) • Unterstützt ECC-lose RDIMM (Registered-DIMM) • Unterstützt DDR4 ECC, ungepuferter Speicher/RDIMM mit Intel® Xeon®-Prozessoren der E5-Serie im LGA 2011-3-Sockel • Systemspeicher, max.
  • Seite 35 X99 Extreme3 • 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1150- Audio Audiocodec) • Erstklassige Blu-ray-Audiounterstützung • Unterstützt Überspannungsschutz (ASRock Full Spike Protection) • Unterstützt Purity Sound™ 2 - Nichicon-Audiokappen der Fine Gold-Serie - 115-dB-SRV-DAC mit Diferentialverstärker - TI® NE5532 – erstklassiger Headset-Verstärker (unterstützt...
  • Seite 36: Anschluss

    • 1 x Audioanschluss an Frontblende • 1 x hunderbolt-Erweiterungskartenanschluss • 2 x USB 2.0-Stitleisten (unterstützen 4 USB 2.0-Ports) (un- terstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 1 x USB 3.0-Stitleisten (unterstützen 2 USB 3.0-Ports) (un- terstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 2 x 128-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung...
  • Seite 37 Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betra- gen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann. Downloaded from www.Manualslib.com...
  • Seite 38: Jumpereinstellung

    1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „ofen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“...
  • Seite 39 X99 Extreme3 BIOS-Auswahl-Jumper (BIOS_SEL1) Standard (siehe S. 1, Nr. 22) Ausfall-BIOS (Haupt-BIOS) Dieses Motherboard verfügt über zwei integrierte BIOS, ein Haupt-BIOS (BIOS_ A) und ein Ausfall-BIOS (BIOS_B), die den Schutz in puncto Sicherheit und Stabilität Ihres Systems steigern. Normalerweise läut das System über das Haupt- BIOS.
  • Seite 40: Integrierte Stiftleisten Und Anschlüsse

    1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stitleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stitleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stitleisten und Anschlüssen können Sie das Motherboard dauerhat beschädi- gen. Systemblende-Stitleiste Verbinden Sie PLED+ PLED-...
  • Seite 41: Betrieb-Led-Stitleiste

    X99 Extreme3 Betrieb-LED-Stitleiste Bitte verbinden Sie (3-polig, PLED1) die Betrieb-LED des PLED- PLED+ (siehe S. 1, Nr. 16) Gehäuses zur Anzeige des PLED+ Systembetriebsstatus mit dieser Stitleiste. Serial-ATA-III- Diese zehn SATA-III- Anschlüsse Anschlüsse unterstützen (SSATA3_0_1: SATA-Datenkabel für siehe S. 1, Nr. 9) interne Speichergeräte mit...
  • Seite 42: Gehäuselautsprecherstit- Leiste (4-Polig, Speaker1)

    USB 3.0-Stitleisten Neben vier USB 3.0-Ports Vbus Vbus Vbus IntA_PB_SSRX- (19-polig, USB3_4_5) an der E/A-Blende IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ (siehe S. 1, Nr. 7) beindet sich eine IntA_PB_SSTX- Stitleiste an diesem IntA_PA_SSTX- IntA_PB_SSTX+ IntA_PA_SSTX+ Motherboard. Jede USB IntA_PB_D- IntA_PA_D- IntA_PB_D+ 3.0-Stitleiste kann zwei IntA_PA_D+ Dummy Ports unterstützen.
  • Seite 43 X99 Extreme3 (3-polig, CHA_FAN3) FAN_VOLTAGE (siehe S. 1, Nr. 8) CHA_FAN_SPEED (3-polig, PWR_FAN1) (siehe S. 1, Nr. 29) CPU-Lüteranschlüsse Dieses Motherboard bietet (4-polig, CPU_FAN1) einen 4-poligen CPU- (siehe S. 1, Nr. 3) Lüteranschluss (lautloser +12V Lüter). Falls Sie einen CPU_F...
  • Seite 44 HDD-Saver-Anschluss Bitte verbinden Sie zum (4-polig, SATA_PWR_1) Verwalten des Energiestatus der (siehe S. 1, Nr. 19) Festplatte das HDD-Saver-Kabel mit diesem Anschluss. hunderbolt- Bitte verbinden Sie ein serielles Erweiterungskar- 5-poliges Kabel (GPIO- tenanschluss Kabel) mit diesem Anschluss, (5-polig, TBT1) wenn Sie eine hunderbolt™- (siehe S.
  • Seite 45 X99 Extreme3 1.5 Intelligente Schalter Das Motherboard verfügt über eine CMOS-Löschtaste zum Löschen der CMOS- Werte. CMOS-löschen-Schalter Mit dem CMOS-löschen- (CLRCBTN) Schalter können Benutzer (siehe S. 3, Nr. 13) die CMOS-Werte schnell löschen. Diese Funktion ist nur verfügbar, wenn Sie Ihren Computer abschalten und die Stromvers- orgung unterbrechen.
