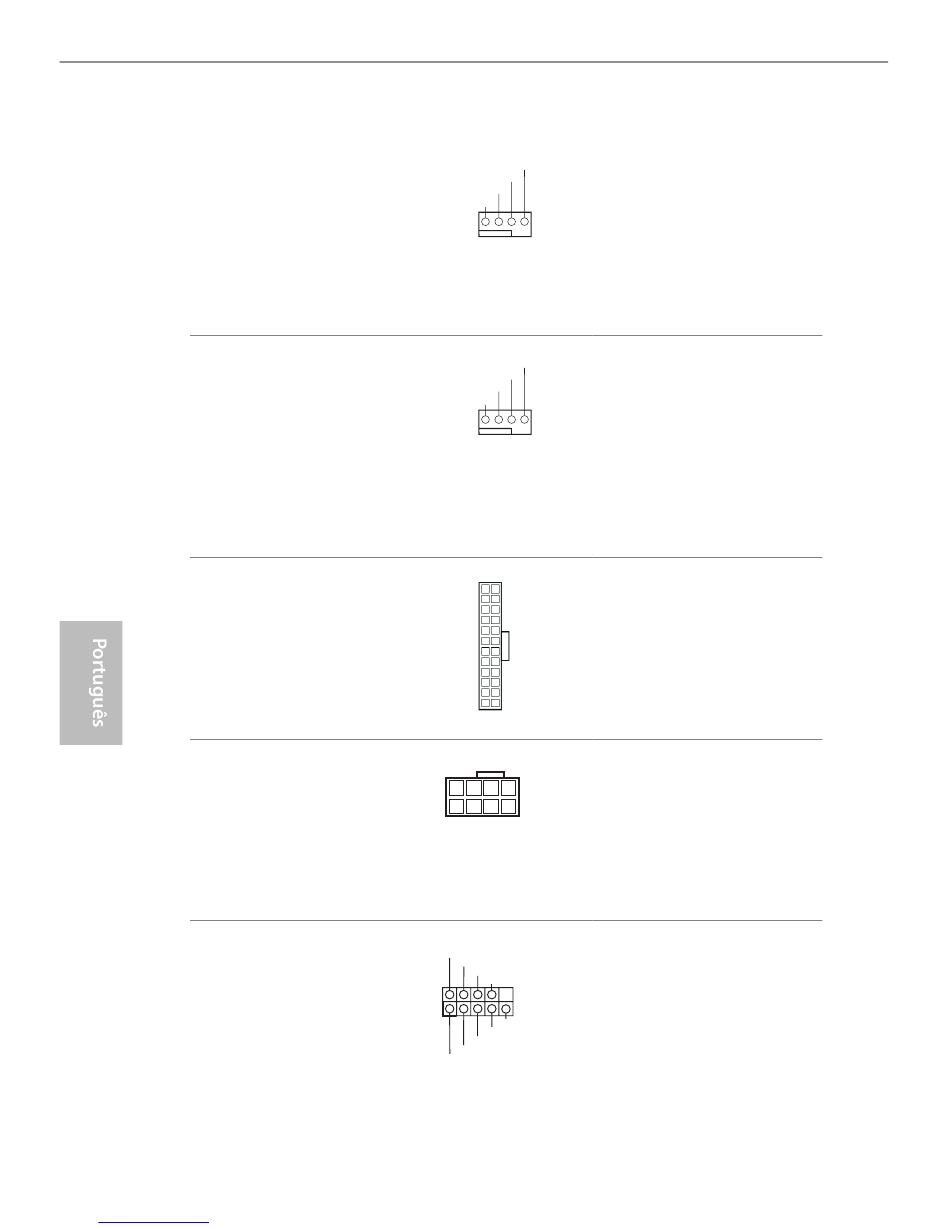

Conectores do ventilador
da CPU
(CPU_FAN1 de 4 pinos)
(consultar p.1, N.º 4)
Conector da ventoinha
de bomba de água/CPU
opcional
(4-pinos CPU_OPT/W_
PUMP)
(ver p.1, N.º 7)
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(consultar p.1, N.º 8)
Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(consultar p.1, N.º 3)
Suporte da porta serial
(COM1 de 9 pinos)
(consultar p.1, N.º 21)
manuals search engine
Esta placa mãe inclui um
FAN_SPEED_CONTROL
CPU_FAN_SPEED
conector de ventilador
FAN_VOLTAGE
GND da CPU (Ventilador
silencioso) de 4 pinos. Se
você pretende conectar um
1 2 3 4
ventilador da CPU de 3
pinos, por favor, conecte-o
ao Pino 1-3.
Esta placa mãe inclui um
FAN_SPEED_CONTROL
CPU_FAN_SPEED
conector de ventilador
FAN_VOLTAGE
GND
da CPU de refrigeração a
água de 4 pinos. Se você
pretende conectar um
1 2 3 4
ventilador de refrigeração
a água da CPU de 3 pinos,
por favor, conecte-o ao
Pino 1-3.
Esta placa-mãe inclui um
12 24
conector de alimentação
ATX de 24 pinos. Para
utilizar uma fonte de
alimentação ATX de 20
pinos, introduza-a no Pino
1 13
1 e Pino 13.
Esta placa-mãe inclui um
8 5
conector de alimentação
de 12V ATX de 8 pinos.
4 1
Para utilizar uma fonte
de alimentação ATX de 4
pinos, introduza-a no Pino
1 e Pino 5.
Este suporte COM1 recebe
RRXD1
DDTR#1
um módulo da porta serial.
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
