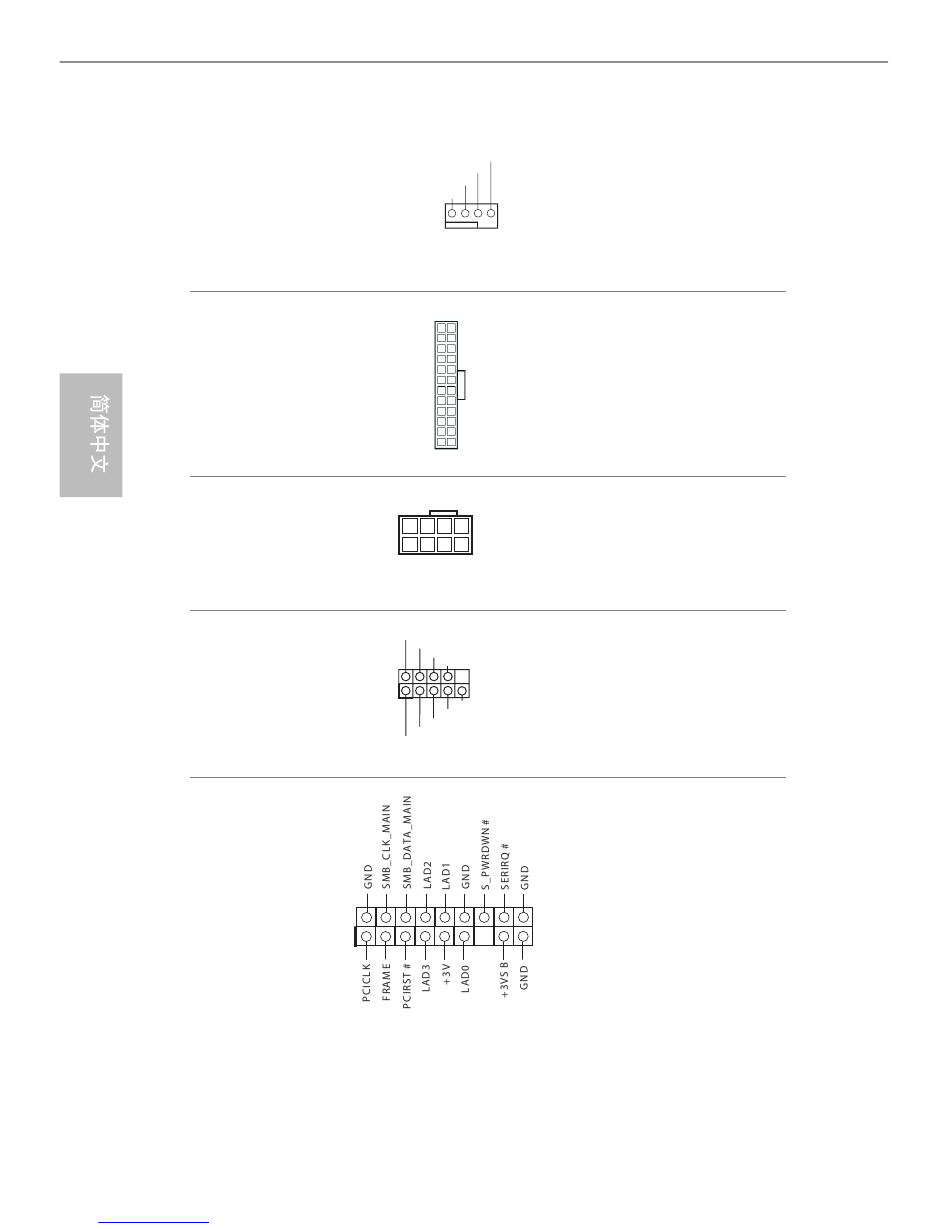

CPU 可选 / 水泵风扇接
口
(4 针 CPU_OPT/W_
PUMP)
（参见第 1 页，第 7 个）
ATX 电源接口
(24 针 ATXPWR1)
（见第 1 页，第 8 个）
ATX 12V 电源接口
(8 针 ATX12V1)
（见第 1 页，第 3 个）
串行端口接脚
(9 针 COM1)
（见第 1 页，第 21 个）
TPM 接脚
(17 针 TPMS1)
（见第 1 页，第 22 个）
1
manuals search engine
FAN_SPEED_CONTROL
此主板提供 4 针水冷
CPU_FAN_SPEED
FAN_VOLTAGE
CPU 风扇接口。 如果您
GND
打算连接 3 针 CPU 水冷
风扇，请将它连接到针
1 2 3 4
脚 1-3。
此主板提供 24 针 ATX 电
12 24
源接口。 要使用 20 针
ATX 电源，请沿针脚 1
和针脚 13 插接它。
1 13
此主板提供 8 针 ATX
8 5
12V 电源接口。 要使用 4
针 ATX 电源，请沿针脚
4 1
1 和针脚 5 插接它。
此 COM1 接脚支持串行
RRXD1
DDTR#1
DDSR#1
端口模块。
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
此接口支持 Trusted Platform
Module （信任平台模块，
TPM ）系统，可以安全地存储
密钥、数字证书、密码和数据。
TPM 系统也可以帮助增强网络
安全，保护数字身份和确保平
台完整性。
