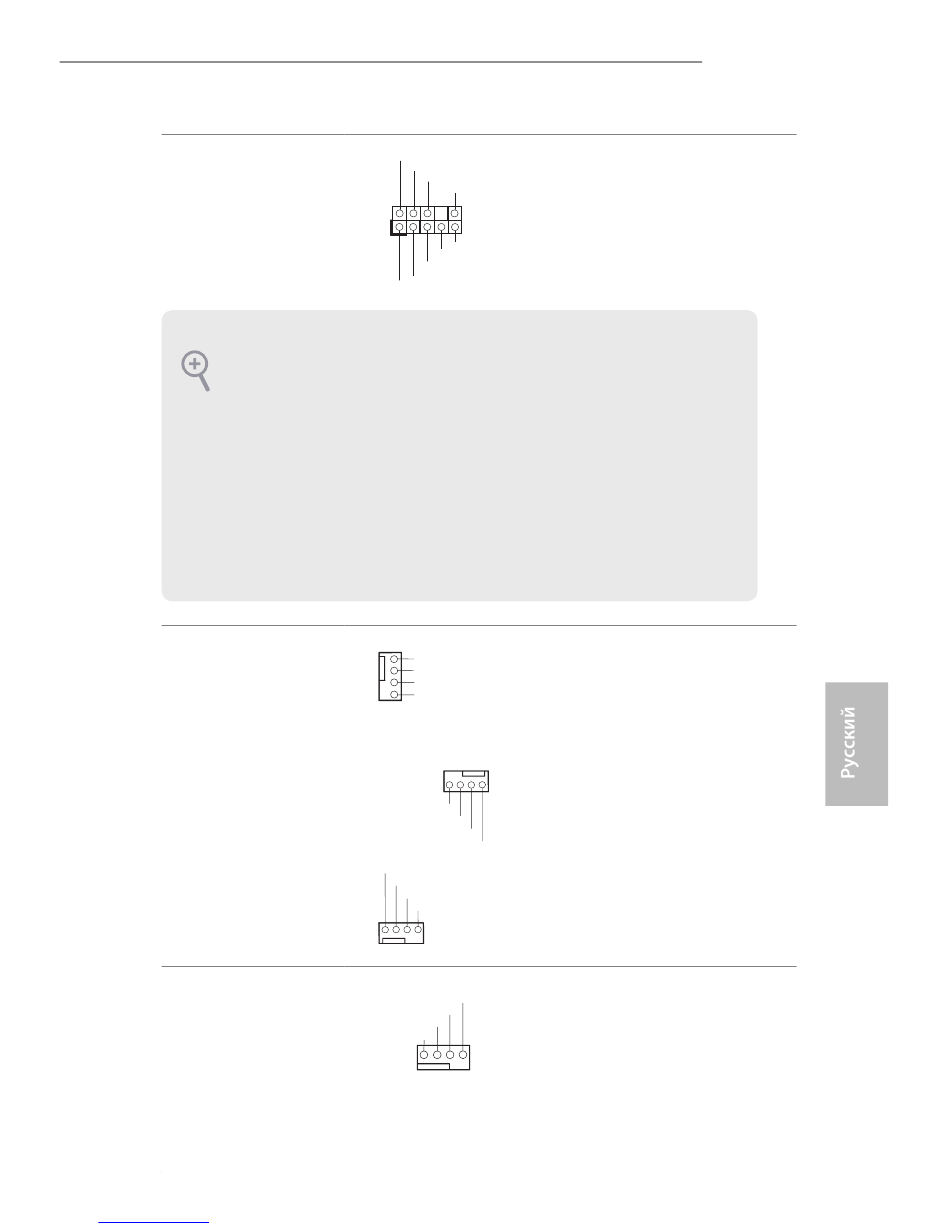

Аудиоколодка передней
панели
(9-контактная, HD_
AUDIO1)
(См. стр. 1, № 27)
Разъемы для
вентиляторов корпуса и
блока питания
(4-контактный, CHA_
FAN1)
(См. стр. 1, № 28)
(3-контактный, CHA_
FAN2)
(См. стр. 1, № 12)
(3-контактный, CHA_
FAN3)
(См. стр. 1, № 9)
Разъемы вентиляторов
ЦП
(4-контактный, CPU_
FAN1)
(См. стр. 1, № 4)
Downloaded from www.Manualslib.com
1
1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,
но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал
передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве
и руководстве на корпус.
2. При использовании аудиопанели AC'97 подключите ее к аудиоколодке передней
панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого
разрешения. При использовании аудиопанели AC'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку "FrontMic"
панели управления Realtek и отрегулируйте параметр "Recording Volume (Громкость
записи)".
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
manuals search engine
Эта колодка предназначена для
GND
PRESENCE#
подключения аудиоустройств
MIC_RET
OUT_RET
к передней аудиопанели.
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Предназначены для
GND
FAN_VOLTAGE подключения кабелей
CHA_FAN_SPEED
разъемов вентиляторов и
FAN_SPEED_CONTROL
подключения черного провода
к заземлению. Управление
скоростью вентиляторов
CHA_FAN может
осуществляться посредством
UEFI или A-Tuning.
CHA_FAN_SPEED
FAN_VOLTAGE
GND
CHA_FAN_SPEED
FAN_SPEED_CONTROL
Эта материнская плата
снабжена 4-контактным
разъемом для малошумящего
GND
вентилятора ЦП. Если вы
собираетесь подключить
1 2 3 4
3-контактный вентилятор
охлаждения процессора,
подключайте его к контактам
1-3.
X99 Taichi
