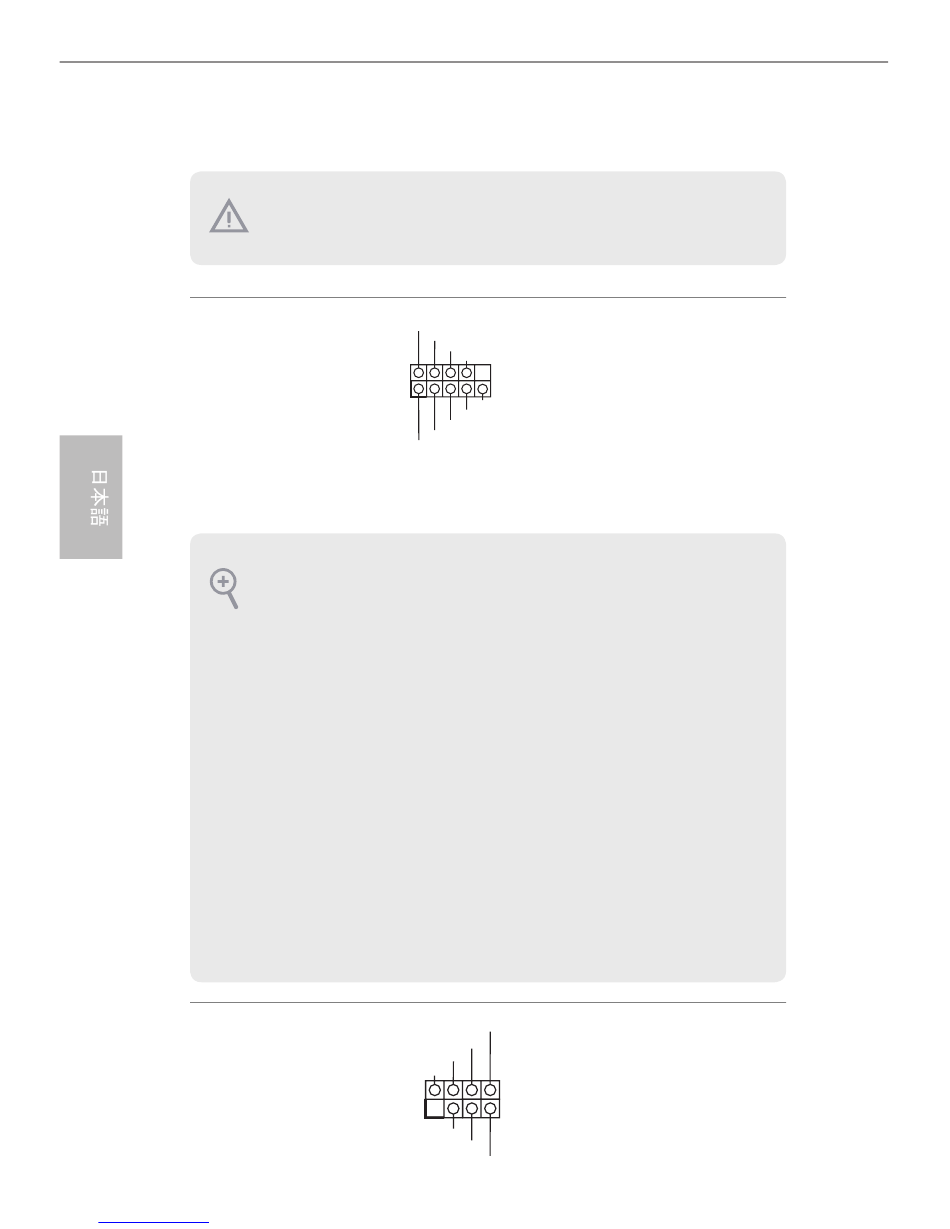

1.4 オンボードのヘッダーとコネクター
オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーとコネク
ターにはジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクターにジャン
パーキャップを被せると、 マザーボードに永久損傷が起こるこ とがあります。
システムパネルヘッダー
（9 ピン PANEL1 ）
（p.1、 No. 23 参照）
PWRBTN （電源スイッチ） ：
シャーシ前面パネルの電源スイッチに接続してく ださい。 電源スイッチを使用して、 シス
テムをオフにする方法を設定できます。
RESET （リセッ トスイッチ） ：
シャーシ前面パネルのリセッ トスイッチに接続してく ださい。 コンピューターがフリーズ
したり、 通常の再起動を実行できない場合には、 リセッ トスイッチを押して、 コンピュー
ターを再起動します。
PLED （システム電源 LED） ：
シャーシ前面パネルの電源ステータスインジケーターに接続してく ださい。 システム稼
働中は、 LED が点灯します。 システムが S1/S3 スリープ状態の場合には、 LED は点滅を
続けます。 システムが S4 スリープ状態または電源オフ （S5） のときには、 LED はオフです。
HDLED （ハード ドライブアクティ ビティLED） ：
シャーシ前面パネルのハード ドライブアクティ ビティ LED に接続してく ださい。 ハード ド
ライブのデータを読み取りまたは書き込み中に、 LED はオンになります。
前面パネルデザインは、 シャーシによって異なるこ とがあります。 前面パネルモジュール
は、 主に電源スイッチ、 リセッ トスイッチ、 電源 LED、 ハード ドライブアクティ ビティ LED、
スピーカーなどから構成されます。 シャーシの前面パネルモジュールとこのヘッダーを接
続する場合には、 配線の割り当てと、 ピンの割り当てが正しく合致しているこ とを確かめ
てく ださい。
電源 LED とスピーカーヘ
ッダー
（7 ピン SPK_PLED1）
（p.1、 No. 24 参照）
manuals search engine
電源スイッチを接続し、
PLED+
PLED-
スイッチをリセッ トし、 下
PWRBTN#
GND
記のピン割り当てに従っ
て、 シャーシのシステムス
1
GND
テータス表示ランプをこ
RESET#
GND
のヘッダーにセッ トしま
HDLED-
HDLED+
す。 ケーブルを接続する
ときには、 ピンの＋と−に
気をつけてく ださい。
SPEAKER
シャーシ電源 LED と
DUMMY
シャーシスピーカーをこ
DUMMY
+5V
のヘッダーに接続してく
ださい。
1
PLED+
PLED+
PLED-
