Version 1.0
Published September 2014
Copyright©2014 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identiication or explanation and to the owners' beneit, without intent to
infringe.
Disclaimer:
Speciications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or itness for a particular
purpose.
In no event shall ASRock, its directors, oicers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of proits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
his device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
he Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Werbung

Inhaltsverzeichnis
loading

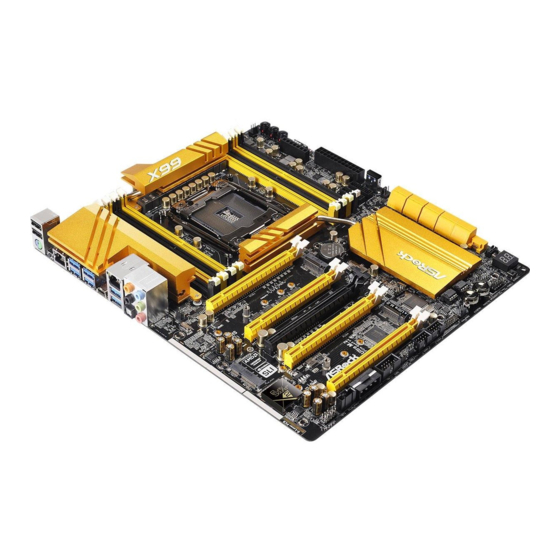

Inhaltszusammenfassung für ASROCK X99 OC Formula

  • Seite 1 (including damages for loss of proits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Seite 2 Manufactured under license under U.S. Patent Nos: 5,956,674; 5,974,380; 6,487,535; 7,003,467 & other U.S. and worldwide patents issued & pending. DTS, the Symbol, & DTS and the Symbol together is a registered trademark & DTS Connect, DTS Interactive, DTS Neo:PC are trademarks of DTS, Inc. Product includes sotware. ©...
  • Seite 3: Motherboard-Layout

    X99 OC Formula Motherboard Layout CPU_FAN2 CPU_FAN1 ATX12V1 ATX12V2 CLRC BTN1 MENU RJ-45 2011-3 Socket USB 3.0 T: USB1 B: USB2 DRAM USB 3.0 BOOT T: USB3 B: USB4 USB 3.0 Top: T: USB5 RJ-45 B: USB6 PWR_FAN1 USB3_8 PCIE1...
  • Seite 4 No. Description 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A2, DDR4_B2) 8 pin ATX 12V Power Connector (ATX12V1) 4 pin ATX 12V Power Connector (ATX12V2) CPU Fan Connector (CPU_FAN1) 2 x 288-pin DDR4 DIMM Slots (DDR4_D2, DDR4_C2) 2 x 288-pin DDR4 DIMM Slots (DDR4_D1, DDR4_C1) CPU Fan Connector (CPU_FAN2) Rapid OC Button (+) (PLUS)
  • Seite 5 X99 OC Formula No. Description Reset Switch (RST) Chassis Fan Connector (CHA_FAN2) TPM Header (TPMS1) USB 2.0 Header (USB3_4) USB 2.0 Header (USB5_6) Chassis Fan Connector (CHA_FAN1) Clear CMOS Jumper (CLRCMOS1) COM Port Header (COM1) PCIe Power Connector (PCIE_PWR1) hunderbolt AIC Connector (TB1)
  • Seite 6: Inhaltsverzeichnis

    1.4 I/O Panel No. Description No. Description USB 2.0 Ports (USB12) USB 3.0 Ports (USB3_56) LAN RJ-45 Port USB 3.0 Ports (USB3_34) (Qualcomm® Atheros® AR8171)* (ASMedia ASM1074 hub) Central / Bass (Orange) USB 3.0 Ports (USB3_12) Rear Speaker (Black) (ASMedia ASM1074 hub) Line In (Light Blue) LAN RJ-45 Port Front Speaker (Lime)**...
  • Seite 7: Lan Rj-45 Port

    X99 OC Formula * here are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications. ACT/LINK LED SPEED LED LAN Port Activity / Link LED Speed LED Status Description Status Description...
  • Seite 8: Package Contents

    • ASRock X99 OC Formula Support CD • 1 x I/O Panel Shield • 3 x ASRock Flexible SLI Bridge Connector Cables (2 x 10 cm, 1 x 14 cm) • 6 x Serial ATA (SATA) Data Cables (Optional) • 1 x HDD Saver Cable • 2 x Screws for M.2 Socket...
  • Seite 9 • 8 x DDR4 DIMM Slots • Supports DDR4 3400+(OC)*/2933(OC)/2800(OC)/2400 (OC)/2133/1866 non-ECC, un-bufered memory * Please refer to Memory Support List on ASRock's website for more information. (http://www.asrock.com/) • Supports non-ECC x8 (8 bit) RDIMM (Registered DIMM)/ x8 (8 bit) UDIMM • Supports DDR4 ECC x8 (8 bit) RDIMM/x8 (8 bit) UDIMM...
  • Seite 10 • 1 x PS/2 Mouse/Keyboard Port Rear Panel • 1 x Optical SPDIF Out Port • 2 x USB 2.0 Ports (Supports ESD Protection (ASRock Full Spike Protection)) • 4 x USB 3.0 Ports (ASMedia ASM1074 hub) (Supports ESD Protection (ASRock Full Spike Protection))
  • Seite 11: Front Speaker (Lime)

    X99 OC Formula • 2 x USB 3.0 Ports (Supports ESD Protection (ASRock Full Spike Protection)) • 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED) • 1 x Clear CMOS Switch • HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone • 10 x SATA3 6.0 Gb/s Connectors, support RAID (RAID...
  • Seite 12: Hardware Monitor

    • 1 x Vertical Type A USB 3.0 • 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (ASMedia ASM1074 hub) (Supports ESD Protection (ASRock Full Spike Protection)) • 1 x Dr. Debug with LED • 1 x Power Switch with LED • 1 x Reset Switch with LED...
  • Seite 13 Due to limitation, the actual memory size may be less than 4GB for the reservation for sys- tem usage under Windows® 32-bit operating systems. Windows® 64-bit operating systems do not have such limitations. You can use ASRock XFast RAM to utilize the memory that Windows® cannot use.
  • Seite 14 Chapter 2 Installation his is an EATX form factor motherboard. Before you install the motherboard, study the coniguration of your chassis to ensure that the motherboard its into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.
  • Seite 15: Installing The Cpu

    X99 OC Formula 2.1 Installing the CPU 1. Before you insert the 2011-3-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found.
  • Seite 17 X99 OC Formula Please save and replace the cover if the processor is removed. he cover must be placed if you wish to return the motherboard for ater service.
  • Seite 18 2.2 Installing the CPU Fan and Heatsink...
  • Seite 19 X99 OC Formula 2.3 Installation of Memory Modules (DIMM) his motherboard provides eight 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Quad Channel Memory Technology. 1. For quad channel coniguration, you always need to install identical (the same brand, speed, size and chip-type) DDR4 DIMM pairs.
  • Seite 21 X99 OC Formula 2.4 Expansion Slots (PCI Express Slots) here are 5 PCI Express slots and 1 mini-PCI Express slot on the motherboard. Before installing an expansion card, please make sure that the power supply is switched of or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Seite 22 PCIe Slot Conigurations (For CPU with 28 PCIe lanes) PCIE1 PCIE2 PCIE3 PCIE4 PCIE5 Single Graphics Card Two Graphics Cards in CrossFireX or SLI Mode hree Graphics Cards in 3-Way CrossFireX Mode or 3-Way SLI Mode *4-Way CrossFireX and 4-Way SLI are not supported for CPU with 28 PCIe lanes.
  • Seite 23 X99 OC Formula 2.5 Jumpers Setup he illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. he illustration shows a 3-pin jumper whose pin1 and pin2 are “Short”...
  • Seite 24 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header Connect the power PLED+ PLED-...
  • Seite 25: Usb 3.0 Ports (Usb3_56)

    X99 OC Formula Serial ATA3 Connectors hese ten SATA3 (S_SATA3_0_1: connectors support SATA see p.1, No. 22) data cables for internal (S_SATA3_2_3: storage devices with up see p.1, No. 23) to 6.0 Gb/s data transfer (SATA3_0_1: rate. If you install a M.2 see p.1, No.
  • Seite 26 Front Panel Audio Header his header is for PRESENCE# MIC_RET (9-pin HD_AUDIO1) connecting audio devices OUT_RET (see p.1, No. 44) to the front audio panel. O U T 2 _ L J _ S E N S E OUT2_R MIC2_R MIC2_L 1.
  • Seite 27 X99 OC Formula CPU Fan Connectors his motherboard +12V CPU_FAN_SPEED FAN_SPEED_CONTROL (4-pin CPU_FAN1) provides a 4-Pin CPU fan (see p.1, No. 5) (Quiet Fan) connector. If you plan to connect a 3-Pin CPU fan, please (3-pin CPU_FAN2) FAN_VOLTAGE connect it to Pin 1-3.
  • Seite 28 hunderbolt AIC Please connect a hunderbolt™ Connector add-in card (AIC) to this (5-pin TBT1) connector via the GPIO cable. (see p.1, No. 43) *Please install the hunderbolt™ AIC card to PCIE3 (default slot). Serial Port Header his COM1 header RRXD1 DDTR#1 DDSR#1 (9-pin COM1)
  • Seite 29 X99 OC Formula V-Probe Users are able to measure I.5V PCH 1.05V PCH onboard components (7-pin VOL_ 1.05V CPU voltage. CON1) VCCM (see p.1, No. 15) PIN1: CORE 1.5V PCH: VCC_IN PCH PLL Voltage PIN2: 1.05V PCH: PCH Voltage PIN3: 1.05V CPU:...
  • Seite 30: Smart Switches

    2.7 Smart Switches he motherboard has eleven smart switches: Power Switch, Reset Switch, Clear CMOS Switch, Rapid OC Buttons, Menu Button, PCIe ON/OFF Switch, Slow Mode Switch, BIOS Selection Switch, LN2 Mode Switch and Direct Key Button. Power Switch Power Switch allows users to Power (PWR) quickly turn on/of the system.
  • Seite 31 X99 OC Formula PCIe ON/OFF PCIe ON/OFF Switch allows Switch you to enable and disable the (PCIE_SWITCH) corresponding PCIE x16 slots. (see p.1, No. 12) When one of the installed 1: PCIE1 PCIE x16 cards is out of order, 2: PCIE2...
  • Seite 32 LN2 Mode Switch he LN2 mode aids in (LN2MODE) eliminating the cold-boot bug (see p.1, No. 13) issues in processors during extreme overclocking with Liquid Nitrogen. Direct Key Button Direct Key Button allows (DIRKEY1) users to turn on the system (see p.1, No.
  • Seite 33 X99 OC Formula 2.8 Dr. Debug Dr. Debug is used to provide code information, which makes troubleshooting even easier. Please see the diagrams below for reading the Dr. Debug codes. Code Description Please check if the CPU is installed correctly and then clear CMOS.
  • Seite 34 Problem related to USB devices. Please try removing all USB devices. Problem related to memory. Please re-install the CPU and memory then clear CMOS. If the problem still exists, please install only one memory module or try using other memory modules.
  • Seite 35 X99 OC Formula 2.9 Post Status Checker Post Status Checker (PSC) diagnoses the computer when users power on the machine. It emits a red light to indicate whether the CPU, memory, VGA or stor- age is dysfunctional. he lights go of if the four mentioned above are functioning...
  • Seite 36 2.10 M.2_SSD (NGFF) Module Installation Guide he M.2 (M2_1), also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. he Ultra M.2 Socket (ULTRA_M2) can accommodate a M.2 PCI Express module up to Gen3 x4 (32 Gb/s). he M.2_SSD(NGFF) Socket 3 (M2_1) can accommodate either a M.2 SATA3 6.0 Gb/s module or a M.2 PCI Express module up to Gen 2 x4 (20 Gb/s).
  • Seite 37 X99 OC Formula Step 3 Move the standof based on the module type and length. he standof is placed at the nut location D by default. Skip Step 3 and 4 and go straight to Step 5 if you are going to use the default nut.
  • Seite 38 M.2_SSD (NGFF) Module Support List PCIe Interface SATA Interface Plextor PX-G512M6e ADATA AXNS381E-128GM-B Plextor PX-G256M6e ADATA AXNS381E-256GM-B SanDisk SD6PP4M-128G Crucial CT120M500SSD4/120G SanDisk SD6PP4M-256G Crucial CT240M500SSD4/240G Samsung XP941-512G (MZHPU512HCGL) Intel SSDSCKGW080A401/80G Kingston RBU-SM2280S3/120G...
  • Seite 39: Connection Diagram

    X99 OC Formula 2.11 HDD Saver Cable Installation Guide The HDD Saver Connector on this motherboard allows you to switch on and off the connected HDDs via sotware when needed. his design secures more privacy, saves more energy, and extends the HDDs' lifespans. Please follow the steps below to install the HDD Saver Cable.
  • Seite 40: Einleitung

    1 Einleitung Vielen Dank, dass Sie sich für das X99 OC Formula von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.
  • Seite 41: Technische Daten

    • 8 x DDR4-DIMM-Steckplätze • Unterstützt DDR4 3400+(OC)*/2933+(OC)/2800(OC)/2400 (OC)/2133/1866 non-ECC, ungepuferter Speicher * Weitere Informationen inden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http:// www.asrock.com/) • Unterstützt non-ECC-x8- (8 Bit) RDIMM (Registered- DIMM)/x8- (8 Bit) UDIMM • Unterstützt DDR4-ECC-x8- (8 Bit) RDIMM/x8- (8 Bit) UDIMM mit Intel®...
  • Seite 42 • 1 x PS/2-Maus-/Tastaturanschluss Rück- • 1 x Optischer SPDIF-Ausgang blende, • 2 x USB 2.0-Port (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 4 x USB 3.0-Ports (ASMedia ASM1074-Hub) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))
  • Seite 43: Anschluss

    • 1 x PCIe-Netzanschluss • 1 x Audioanschluss an Frontblende • 1 x hunderbolt-Erweiterungskartenanschluss • 2 x USB 2.0-Stitleisten (unterstützen 4 USB 2.0-Ports) (un- terstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 1 x Vertikal, Typ A, USB 3.0...
  • Seite 44: Funktion

    • 2 x USB 3.0-Stitleisten (unterstützen 4 USB 3.0-Ports) (ASMedia ASM1074-Hub) (unterstützt Schutz gegen elektro- statische Entladung (ASRock Full Spike Protection)) • 1 x Dr. Debug mit LED • 1 x Ein-/Austaste mit LED • 1 x Reset-Taste mit LED • V-Probe...
  • Seite 45 Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betra- gen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.
  • Seite 46: Jumpereinstellung

    1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „ofen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“...
  • Seite 47: Integrierte Stiftleisten Und Anschlüsse

    X99 OC Formula 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stitleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stitleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stitleisten und Anschlüssen können Sie das Motherboard dauerhat beschädi- gen.
  • Seite 48 Serial-ATA-III- Diese zehn SATA-III- Anschlüsse Anschlüsse unterstützen (S_SATA3_0_1 SATA-Datenkabel für siehe S. 1, Nr. 22) interne Speichergeräte (S_SATA3_2_3 mit einer Datenübertr siehe S. 1, Nr. 23) agungsgeschwindigkei (SATA3_0_1: t bis 6,0 Gb/s. Wenn Sie siehe S. 1, Nr. 24) ein M.2-SATA-Modul (SATA3_2_3: im M.2-Sockel (M2_1) siehe S.
  • Seite 49: Gehäuselautsprecherstit- Leiste

    X99 OC Formula Audiostitleiste Diese Stitleiste dient PRESENCE# MIC_RET (Frontblende) dem Anschließen von OUT_RET (9-polig, HD_AUDIO1) Audiogeräten an der (siehe S. 1, Nr. 44) Frontblende. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Deinition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt.
  • Seite 50 +12V CPU-Lüteranschlüsse Dieses Motherboard bietet CPU_FAN_SPEED FAN_SPEED_CONTROL (4-polig, CPU_FAN1) einen 4-poligen CPU- (siehe S. 1, Nr. 5) Lüteranschluss (lautloser Lüter). Falls Sie einen (3-polig, CPU_FAN2) 3-poligen CPU-Lüter FAN_VOLTAGE CPU_FAN_SPEED (siehe S. 1, Nr. 8) anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.
  • Seite 51 X99 OC Formula HDD-Saver-Anschluss Bitte verbinden Sie zum (4-polig, SATA_PWR_1) Verwalten des Energiestatus der (siehe S. 1, Nr. 27) Festplatte das HDD-Saver-Kabel mit diesem Anschluss. hunderbolt- Bitte verbinden Sie ein serielles Erweiterungskar- 5-poliges Kabel (GPIO- tenanschluss Kabel) mit diesem Anschluss, (5-polig, TBT1) wenn Sie eine hunderbolt™-...
  • Seite 52 V-Probe Benutzer können Span- I.5V PCH (VOL_CON1 nung integrierter Kompo- 1.05V PCH (7-polig) nenten messen. 1.05V CPU VCCM (siehe S. 1, Nr. 15) Kontakt 1: CORE VCC_IN 1,5-V-PCH: PCH-PLL-Spannung Kontakt 2: 1,05-V-PCH: PCH-Spannung Kontakt 3: 1,05-V-CPU: CPU-I/O-Spannung (CPU_V10) Kontakt 4: VCCM: DRAM- Spannung Kontakt 5:...
  • Seite 53 X99 OC Formula 1.5 Intelligente Schalter Das Motherboard verfügt über elf spezielle Tasten: Ein/Aus, Reset, CMOS löschen, Rapid OC-Tasten, Menü, PCIe-Ein/Aus, Reduzierte Geschwindigkeit, BIOS- Auswahl, LN2-Modus, Direkttaste. Ein-/Ausschalter Mit dem Ein-/Ausschalter (PWR) kann der Benutzer das Power (siehe S. 1, Nr. 33) System schnell ein-/ abschalten.
  • Seite 54 PCIe-Ein-/Ausschal- PCIe-Ein-/Ausschalter ter(PCIE_SWITCH) ermöglicht Ihnen die De-/ (siehe S. 1, Nr. 12) Aktivierung der ent- sprechenden PCIE-x16- 1: PCIE1 Steckplätze. Wenn eine der 2: PCIE2 installierten PCIE-x16- 3: PCIE4 Karte nicht funktioniert, 4: PCIE5 können Sie mit dem PCIe- Ein-/Ausschalter die defekte Karte mit einem einzigen Klick ausindig machen, ohne die Karten...
  • Seite 55 X99 OC Formula LN2-Modusschalter Der LN2-Modus hilt (LN2MODE) bei der Eliminierung (siehe S. 1, Nr. 13) von Kaltstartfehlern in Prozessoren bei extremer Übertaktung mit lüssigem Stickstof. Direkttaste Direkttaste (DIRKEY1) ermöglicht Nutzern (siehe S. 1, Nr. 30) das Einschalten das Systems und das direkte Aufrufen des UEFI- Einrichtungsbildschirms.
  • Seite 56: Contenu De L'emballage

    • CD d’assistance ASRock X99 OC Formula • 1 x panneau de protection E/S • 3 x câble connecteur lexible pont SLI ASRock (2 x 10 cm, 1 x 14 cm) • 6 x câbles de données Serial ATA (SATA) (Optionnel) • 1 x câble de sauvegarde HDD...
  • Seite 57 X99 OC Formula Spéciications • Facteur de forme EATX Plate- • PCB 8 couches forme • 4 x cuivre 2 onces • PCB en tissu de verre haute densité • Prends en charge les familles de processeurs Intel® Core i7 et Proces- Xeon®...
  • Seite 58 Wake On Internet (sur Qualcomm® Atheros® AR8171) • Prend en charge la fonction Wake-On-LAN • Protection contre les orages/décharges électrostatiques (Pro- tection complète contre les pics ASRock) • Prend en charge la fonction d’économie d’énergie Ethernet 802.3az • Prend en charge PXE • 1 x port souris/clavier PS/2...
  • Seite 59: (Asmedia Asm1074-Hub) (Protection Contre Les Décharges

    • 2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Pro- tection contre les décharges électrostatiques (Protection complète contre les pics ASRock)) • 1 x USB 3.0 type A vertical • 2 x embases USB 3.0 (4 ports USB 3.0 pris en charge) (ASMedia ASM1074-Hub) (Protection contre les décharges...
  • Seite 60 • 1 x bouton de mise en marche avec témoin LED • 1 x bouton de réinitialisation avec témoin LED • V-Probe : 7 sets de points de mesure de tension • embarqués • Boutons pour OC rapide : Boutons +/- pour régler la- fréquence OC • 1 x menu bouton • 1 x interrupteur marche/arrêt PCIe...
  • Seite 61 X99 OC Formula * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l'overcloking présente certains risques, incluant des modiications du BIOS, l’application d’une technologie d’overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être afec- tée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques...
  • Seite 62 1.3 Coniguration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la coniguration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court- circuité ». Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est « ouvert ».
  • Seite 63 X99 OC Formula 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
  • Seite 64 Connecteurs Serial ATA3 Ces dix connecteurs (S_SATA3_0_1 SATA3 sont compatibles (voir p.1, No. 22) avec les câbles de données (S_SATA3_2_3: SATA pour les appareils voir p.1, No. 23) de stockage internes (SATA3_0_1: avec un taux de transfert (voir p.1, No. 24) maximal de 6,0 Go/s.
  • Seite 65 X99 OC Formula Embase audio du panneau Cette embase sert au PRESENCE# frontal branchement des appareils MIC_RET (HD_AUDIO1 à 9 OUT_RET audio au panneau audio broches) frontal. (voir p.1, No. 44) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. L’audio haute déinition prend en charge la technologie Jack Sensing (détection de la iche), mais le panneau grillagé...
  • Seite 66 +12V Connecteurs du Cette carte mère est dotée CPU_FAN_SPEED ventilateur du processeur d’un connecteur pour FAN_SPEED_CONTROL (CPU_FAN1 à 4 broches) ventilateur de processeur (voir p.1, No. 5) (Quiet Fan) à 4 broch- es. Si vous envisagez de connecter un ventilateur de processeur à...
  • Seite 67 X99 OC Formula Connecteur sauvegarde Veuillez connecter le câble de sauvegarde HDD à ce connecteur (SATA_PWR_1 à 4 pour gérer l'état d'alimentation broches) du HDD. (voir p.1, No. 22) Connecteur hunderbolt Veuillez connecter un câble de signal à 5 broches (câble GPIO) (TBT1 à...
  • Seite 68 V-Probe Les utilisateurs peuvent (VOL_CON1 7 mesurer la tension des I.5V PCH 1.05V PCH broches) composants embarqués. 1.05V CPU (voir p.1, No. 15) BROCHE1 : VCCM CORE 1,5 V PCH : VCC_IN Tension PCH PLL BROCHE2 : 1,05 V PCH : Tension PCH BROCHE3 : 1,05 V CPU :...
  • Seite 69 X99 OC Formula 1.5 Boutons intelligents La carte mère est équipée de onze boutons intelligents : Bouton d’alimentation, bouton de réinitialisation, bouton efacer CMOS, boutons OC rapide, bouton menu, bouton PCIe ON/OFF, bouton mode lent, bouton sélection BIOS, bouton mode LN2...
  • Seite 70 Interrupteur marche/ L’interrupteur marche/arrêt arrêt PCIe PCIe permet à l’utilisateur (PCIE_SWITCH) d’activer et de désactiver les (voir p.1, No. 12) fentes PCIE x16 correspon- 1: PCIE1 dantes. Si l’une des 16 cartes 2: PCIE2 PCIE installées est défec- 3: PCIE4 tueuse, vous pouvez utiliser 4: PCIE5 l’interrupteur marche/arrêt...
  • Seite 71 X99 OC Formula Interrupteur mode LN2 Le mode LN2 aide à éliminer (LN2MODE) le bogue associé au démarrage (voir p.1, No. 13) à froid des processeurs en cas d’overclocking extrême au nitrogène liquide. Bouton Direct Key Le bouton Direct Key permet...
  • Seite 72: Contenuto Della Confezione

    • CD di supporto di ASRock X99 OC Formula • 1 x mascherina metallica posteriore I/O • 3 x Cavo connettore ASRock Flexible SLI Bridge (2 x 10 cm, 1 x 14 cm) • 6 x cavi dati Serial ATA (SATA) (opzionali) • 1 x Cavo HDD Saver...
  • Seite 73: Speciiche

    • Supporto di memoria DDR4 3400+(OC)*/2933+(OC)/2800 (OC)/2400(OC)/2133/1866 non-ECC, un-bufered * Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock. com/) • Supporta RDIMM x 8 (8 bit) non-ECC (DIMM registrato)/ UDIMM x8 (8 bit) • Supporta RDIMM DDR4 ECC x8 (8 bit) /UDIMM con...
  • Seite 74 On Internet Technology (su Qualcomm® Atheros® AR8171) • Supporta Wake-On-LAN • Supporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente) • Supporta Energy Eicient Ethernet 802.3az • Supporta PXE • 1 x porta mouse/tastiera PS/2 I/O pan- • 1 x porta uscita SPDIF ottico...
  • Seite 75 • 1 connettore audio pannello frontale • 1 x Connettore hunderbolt AIC • 2 x Collettori USB 2.0 (supporto di 4 porte 4 USB 3.0) (sup- porto protezione da scariche elettrostatiche (ESD) (protezi- one completa ASRock dai picchi di corrente))
  • Seite 76 • 1 x USB 3.0 verticale tipo A • 2 x Collettori USB 3.0 (supporto di 4 porte 4 USB 3.0) (supporto protezione da scariche elettrostatiche (ESD) (ASMedia ASM1074-Hub) (protezione completa ASRock dai picchi di corrente)) • 1 x Dr. Debug con LED • 1 x interruttore d’alimentazione con LED...
  • Seite 77 X99 OC Formula * Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclock- ing o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inluenzare la stabilità...
  • Seite 78 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati"...
  • Seite 79 X99 OC Formula 1.4 Header e connettori sulla scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.
  • Seite 80 Header LED di Collegare il LED di alimentazione alimentazione chassis a PLED- PLED+ (PLED1 a 3 pin) questo header per indicare PLED+ (vedere pag. 1, n. 29) lo stato di alimentazione del sistema. Connettori Serial ATA3 Questi dieci connettori (S_SATA3_0_1 SATA3 supportano cavi vedere pag.
  • Seite 81 X99 OC Formula Header audio pannello Questo header serve a PRESENCE# anteriore collegare i dispositivi MIC_RET OUT_RET (AUDIO1_HD a 9 pin) audio al pannello audio (vedere pag. 1, n. 44) anteriore. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. L'audio ad alta deinizione supporta le funzioni Jack sensing, ma il ilo del pannello sullo chassis deve supportare HDA per funzionare correttamente.
  • Seite 82 +12V Connettori della ventola Questa scheda madre è CPU_FAN_SPEED FAN_SPEED_CONTROL della CPU dotata di un connettore (CPU_FAN1 a 4 pin) per la ventola della CPU (vedere pag. 1, n. 5) (Ventola silenziosa) a 4 pin. Se si decide di (CPU_FAN2 a 3 pin) collegare una ventola della FAN_VOLTAGE (vedere pag.
  • Seite 83 X99 OC Formula Connettorehunderbolt Collegare un cavo di segnale a 5 pin (cavo GPIO) a questo (TBT1 5-pin) connettore quando si installa una (vedere pag. 1, n. 43) scheda aggiuntiva hunderbolt™ (AIC). *Installare la scheda AIC hunderbolt™ su PCIE3 (slot predeinito).
  • Seite 84 V-Probe Gli utenti sono in grado di I.5V PCH (7-pin VOL_ misurare la tensione dei 1.05V PCH CON1) componenti integrati. 1.05V CPU (vedere pag. 1, n. VCCM PIN1: CORE 1,5V PCH: VCC_IN Tensione PCH PLL PIN2: 1,05V PCH: Tensione PCH PIN3: 1,05V CPU: Tensione I/O CPU (CPU_...
  • Seite 85 X99 OC Formula 1.5 Interruttori intuitivi La scheda madre è dotata di dieci interruttori intuitivi: Interruttore di alimentazione, Interruttore di ripristino, Interruttore Clear CMOS, Pulsanti OC rapido, Pulsante menu, Interruttore ON/OFF PCle, Interruttore modalità lenta, Interruttore di selezione BIOS, Interruttore modalità LN2 e Tasto Direct Key.
  • Seite 86: Interruttore On/Off

    Interruttore ON/OFF L'interruttore ON/OFF PCIe PCIe consente di abilitare e (PCIE_SWITCH) disabilitare i 16 alloggi PCIE (vedere pag. 1, n. 12) corrispondenti. Quando una 1: PCIE1 delle 16 schede PCIE installate 2: PCIE2 è guasta, è possibile usare l'in- 3: PCIE4 terruttore ON/OFF PCIe per 4: PCIE5 trovare quella guasta con un...
  • Seite 87 X99 OC Formula Interruttore modalità LN2 La modalità LN2 aiuta ad (LN2MODE) eliminare i problemi di bug (vedere pag. 1, n. 13) dovuti all'accensione a freddo nei processori, durante l'overclock estremo ad azoto liquido. Tasto Direct Key Il tasto Direct Key consente di...
  • Seite 88: Contenido Del Paquete

    Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www. asrock.com.
  • Seite 89 • Compatible con memoria no-ECC, sin búfer DDR4 3400+(OC)*/2933+(OC)/2800(OC)/2400(OC)/ 2133/1866 * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock. com/) • Admite RDIMM (DIMM registrada) no ECC x8 (8 bits)/ UDIMM x8 (8 bits) • Admite RDIMM ECC DDR4 x8 (8 bits)/UDIMM x8 (8 bits)
  • Seite 90 • 1 puerto de salida SPDIF óptica trasero I/O • 2 puerto USB 2.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike)) • 4 puertos USB 3.0 (concentrador ASMedia ASM1074AE) (compatible con protección contra electricidad estática (protección ASRock Full Spike)) • 2 puertos USB 3.0 (compatible con protección contra...
  • Seite 91 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel namiento Rapid Storage Technology 13), NCQ, AHCI y conexión en caliente y tecnología de ahorro ASRock HDD (el conector S_SATA3_3 se comparte con el puerto M.2 Socket (M2_1)) * RAID solamente se admite en los puertos SATA3_0 ~ SATA3_5.
  • Seite 92 • 1 interruptor de reseteo con indicador LED • 1 V-Probe : 7 conjuntos de puntos de medición de voltaje integrados • Botones Rapid OC: botones +/- para ajustar la frecuencia de • 1 x Botón de menú • 1 interruptor de encendido/apagado de PCIe • 1 mensaje comprobador de estado (Post Status Checker, PSC) • 1 interruptor del Modo Lento...
  • Seite 93 X99 OC Formula * Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreacel- eración), incluyendo el ajuste de la coniguración del BIOS, aplicando la Tecnología overcloking no vinculada o utilizando las herramientas de overclocking de tercera parte.
  • Seite 94 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos”...
  • Seite 95 X99 OC Formula 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.
  • Seite 96 Cabezal de indicador LED Conecte el indicador LED de alimentación de alimentación del chasis PLED- PLED+ (PLED1 de 3 pines) a este cabezal para indicar PLED+ (consulte la pág.1, N.º 29) el estado de alimentación del sistema. Conectores Serie ATA3 Estos diez conectores (S_SATA3_0_1 SATA3 son compatibles...
  • Seite 97 X99 OC Formula Cabezal de audio del Este cabezal se utiliza PRESENCE# panel frontal para conectar dispositivos MIC_RET OUT_RET (HD_AUDIO1 de 9 pines) de audio al panel de audio (consulte la pág.1, N.º 44) frontal. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1.
  • Seite 98 Conectores del ventilador Esta placa base contiene +12V CPU_FAN_SPEED FAN_SPEED_CONTROL de la CPU un conector de ventilador (CPU_FAN1 de 4 pines) (ventilador silencioso) de (consulte la pág.1, N.º 5) CPU de 4 pines. Si tiene pensando conectar un ventilador de CPU de 3 (CPU_FAN2 de 3 pines) pines, conéctelo al Pin 1-3.
  • Seite 99 X99 OC Formula Conector de ahorro de Conecte el cable de ahorro HDD energía HDD a este conector para gestionar el (SATA_PWR_1 de 4 estado de la potencia de HDD. pines) (consulte la pág.1, N.º 27) Conector hunderbolt Conecte un cable de señal de...
  • Seite 100 V-Probe Los usuarios pueden I.5V PCH VOL_CON1 de 7 medir el voltaje de los 1.05V PCH contactos) componentes integrados. 1.05V CPU (consulte la pág.1, VCCM CONTACTO1: N.º 15) CORE 1,5 V PCH: VCC_IN voltaje PLL PCH CONTACTO2: 1,05 V PCH: voltaje de PCH CONTACTO3: 1,05 V CPU:...
  • Seite 101 X99 OC Formula 1.5 Interruptores inteligentes La placa base contiene undici interruptores inteligentes: Interruptor de alimentación, Interruptor de restablecimiento, Borrar CMOS, Botones Rapid OC, Botón Menú, Interruptor de activación y desactivación de PCIe, Interruptor de modo Lento, Interruptor de selección del BIOS, Conmutador de Modo LN2 y Botón de tecla directa.
  • Seite 102 Interruptor de activación El interruptor de encendido/ desactivación de PCIe apagado de PCIe le per- (consulte la pág.1, N.º 12) mite activar y desactivar las ranuras PCIE x16 correspon- 1: PCIE1 dientes. Cuando una de las 2: PCIE2 tarjetas PCIE x16 instaladas 3: PCIE4 no funcione, puede utilizar el 4: PCIE5...
  • Seite 103 X99 OC Formula Interruptor del Modo LN2 El modo LN2 ayuda a (LN2MODE) eliminar los problemas de (consulte la pág.1, N.º 13) errores del arranque en frío de los procesadores durante el overclocking extremo con nitrógeno líquido. Botón de tecla directa El botón de tecla directo...
  • Seite 104: Комплект Поставки

    • Компакт-диск с ПО для платы ASRock X99 OC Formula • 1 х экран панели с портами ввода-вывода • 3 x гибкий мостовой соединитель ASRock SLI (2 x 10 cm, 1 x 14 cm) • 6 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно) • 1 x Кабель...
  • Seite 105 X99 OC Formula 1.2 Спецификация • Форм-фактор EATX Платформа • 8-слойная печатная схема • 4 x медная, 2 унции • Печатная плата высокой плотности на основе стеклоткани • Поддержка семейства процессоров Intel® CoreTM i7 и ЦП 18-ядерный Xeon® для разъема LGA 2011-3 • Digi Power design...
  • Seite 106 • 7.1-канальный звук высокой четкости HD Audio с Аудио защитой данных (аудиокодек Realtek ALC1150) • Поддержка Premium Blu-ray Audio • Защита от перенапряжения (ASRock Full Spike Protection) • Поддержка Purity Sound™ 2 - Конденсаторы для аудиосистем серии Nichicon Fine Gold - 115 дБ...
  • Seite 107 Запоминающие 6,0 ГБ/с с Intel® X99, технологии RAID (RAID 0, RAID устройства 1, RAID 5, RAID 10, Intel Rapid Storage Technology 13), NCQ, AHCI, "горячего" подключения и ASRock HDD Saver (разъем S_SATA3_3 используется с портом M.2 Socket(M2_1)) * Поддержка RAID только на портах SATA3_0 ~ SATA3_5.
  • Seite 108 • 1 x Dr. Debug con LED • 1 x interruttore d’alimentazione con LED • 1 x interruttore di ripristino con LED • V-Probe : встроенные точки измерения напряжения с 7 установками • Кнопки Rapid OC: кнопки +/- для регулировки частоты...
  • Seite 109 вызванный разгоном процессора. В связи с ограничением при работе под 32-разрядной ОС Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных ОС Windows® таких ограничений нет. Для использования той памяти, которую ОС Windows® не может использовать, используйте ASRock XFast RAM.
  • Seite 110 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой...
  • Seite 111 X99 OC Formula 1.4 Колодки и разъемы, расположенные на материнской плате Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое...
  • Seite 112 Разъемы Serial ATA3 Эти десять разъемов (S_SATA3_0_1 SATA3 предназначены для См. стр. 1, № 22) подключения кабелей SATA (S_SATA3_2_3: внутренних запоминающих см. стр. 1, № 23) устройств для передачи (SATA3_0_1: данных со скоростью до 6,0 См. стр. 1, № 24) Гб/с.
  • Seite 113 X99 OC Formula Аудиоколодка передней Эта колодка предназначена для PRESENCE# панели подключения аудиоустройств MIC_RET OUT_RET (9-контактная, HD_ к передней аудиопанели. AUDIO1) (См. стр. 1, № 44) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал...
  • Seite 114 Разъемы вентиляторов Эта материнская плата +12V CPU_FAN_SPEED ЦП снабжена 4-контактным FAN_SPEED_CONTROL (4-контактный, CPU_ разъемом для малошумящего FAN1) вентилятора ЦП. Если вы (См. стр. 1, № 5) собираетесь подключить 3-контактный вентилятор (3-контактный, CPU_ охлаждения процессора, FAN_VOLTAGE CPU_FAN_SPEED FAN2) подключайте его к контактам (См.
  • Seite 115 X99 OC Formula Разъем hunderbolt AIC При установке расширительной (5-контактный TBT1) платы (AIC-карты) hunderbolt™ (См. стр. 1, № 43) подключите к данному разъему 5-контактный сигнальный кабель (кабель интерфейса GPIO). *Установите расширительную плату hunderbolt™ в слот PCIE3 (слот по умолчанию). RRXD1 Колодка...
  • Seite 116 V-Probe Возможность I.5V PCH (7-контактная, измерения напряжения 1.05V PCH VOL_CON1) компонентов 1.05V CPU (См. стр. 1, № 15) материнской платы. VCCM CORE PIN1: VCC_IN 1,5 В PCH: Напряжение PCH PLL PIN2: 1,05 В PCH: Напряжение PCH PIN3: 1,05 В ЦП: Напряжение...
  • Seite 117 X99 OC Formula 1.5 Электронные кнопки Материнская плата снабжена одиннадцать электронными кнопками: Выключатель питания, кнопка сброса, кнопка очистки CMOS, кнопки Rapid OC, кнопка меню, переключатель питания PCIe, переключатель медленного режима работы, селекторный переключатель BIOS, переключатель режима LN2 и прямая клавиша.
  • Seite 118 Переключатель Переключатель питания питания PCIe PCIe предназначен для (PCIE_SWITCH) включения и выключения (См. стр. 1, № 12) соответствующих гнезд 1: PCIE1 PCIE x16. Если одна из 2: PCIE2 установленных карт PCIE 3: PCIE4 x16 не работает, используйте 4: PCIE5 переключатель питания PCIe, чтобы...
  • Seite 119 X99 OC Formula Переключатель режима Режим LN2 используется для устранения сбоев (LN2MODE) экстремально разогнанного (См. стр. 1, № 13) процессора с охлаждением жидким азотом при "холодной" начальной загрузке. Прямая клавиша Прямая клавиша служит (DIRKEY1) для включения системы (См. стр. 1, № 30) и...
  • Seite 120: Conteúdo Da Embalagem

    • CD de Suporte da ASRock X99 OC Formula • 1 x Painel de E/S • 3 x Cabo de ligação Bridge SLI lexível da ASRock (2 x 10 cm, 1 x 14 cm) • 6 x Cabos de dados Serial ATA (SATA) (Opcional) • 1 X Cabo Protetor do HDD...
  • Seite 121 (OC)/2400(OC)/2133/1866, não ECC, sem memória intermediária * Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/) • Suporta não-ECC x8 (8 bits) RDIMM (Registerado DIMM) / x8 UDIMM (8 bits) • Suporta DDR4 ECC x8 (8 bits) RDIMM / x8 (8 bits) UDIMM com processadores Intel Xeon da série E5 na LGA 2011-3...
  • Seite 122 • Suporta Qualcomm® Atheros® Security Wake On Internet Technology (em Qualcomm® Atheros® AR8171) • Suporta Wake-On-LAN • Suporta Proteção contra Relâmpago/EDS (Proteção Total Contra Picos ASRock) • Suporta Energy Eicient Ethernet 802.3az • Suporta PXE • 1 x Porta PS/2 para mouse/teclado E/S do • 1 x Porta de Saída SPDIF Ótica...
  • Seite 123 X99 OC Formula • 4 x Portas USB 3.0 (ASMedia ASM1074 núcleo)(Suporta Proteção ESD (Proteção Total Contra Picos ASRock)) • 2 x Portas USB 3.0 (Suporta Proteção ESD (Proteção Total Contra Picos ASRock)) • 2 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED DE VELOCIDADE) • 1 Interruptor para apagar o CMOS...
  • Seite 124 • 1 x Conector hunderbolt AIC • 2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock)) • 1 x USB 3.0 Tipo A Vertical • 2 x Plataformas USB 3.0 (Suporta 4 portas USB 3.0) (ASMedia ASM1074-Hub) (Suporta Proteção ESD (Proteção Total Con-...
  • Seite 125 ErP/EuP) * Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das deinições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferra- mentas de overclocking de terceiros.
  • Seite 126 1.3 Coniguração dos jumpers A imagem abaixo mostra como os jumpers são conigurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos"...
  • Seite 127 X99 OC Formula 1.4 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre es- tes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.
  • Seite 128 Conectores série ATA3 Estes dez conectores (S_SATA3_0_1 SATA3 suportam (ver pág.1 No. 22) cabos de dados SATA (S_SATA3_2_3: para dispositivos de (ver pág.1 No. 23) armazenamento interno (SATA3_0_1: com uma taxa de (ver pág.1 No. 24) transferência de dados de (SATA3_2_3: até...
  • Seite 129 X99 OC Formula PRESENCE# Suporte de áudio do painel Este suporte destina-se à MIC_RET frontal OUT_RET conexão dos dispositivos (HD_AUDIO1 de 9 pinos) de áudio no painel de (ver p.1, N.º 44) áudio frontal. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. O Áudio de alta deinição suporta Sensor de Adaptador, mas o io do painel no chassi deverá...
  • Seite 130 Conectores do ventilador Esta placa mãe inclui um +12V CPU_FAN_SPEED da CPU conector de ventilador FAN_SPEED_CONTROL (CPU_FAN1 de 4 pinos) da CPU (Ventilador (ver p.1, N.º 5) silencioso) de 4 pinos. Se você pretende conectar um (CPU_FAN2 de 3 pinos) ventilador da CPU de 3 FAN_VOLTAGE (ver p.1, N.º...
  • Seite 131 X99 OC Formula Conector hunderbolt Por favor, conecte um cabo de sinal de 5 pinos (cabo GPIO) a (5-pinos TBT1) este conector quando você instalar (ver p.1, N.º 43) uma placa adicional hunderbolt™ (AIC). * Por favor, instale o cartão hunderbolt ™...
  • Seite 132 V-Probe Os usuários são capazes de I.5V PCH (7-pin VOL_ medir a tensão dos compo- 1.05V PCH CON1) nentes onboard. 1.05V CPU (ver p.1, N.º 15) VCCM PIN1: CORE 1,5V PCH: Tensão de PCH VCC_IN PIN2: 1,05V PCH: Tensão de PIN3: 1,05V CPU: CPU Tensão de I/O (CPU_V10)
  • Seite 133 X99 OC Formula 1.5 Interruptores inteligentes A placa-mãe tem onze interruptores inteligentes: Interruptor de Energia, Interruptor Reinicialização, Interruptor Apagar CMOS, Botões OC Rápido, Botão Menu, Inter- ruptor LIGA/DESLIGA PCIe, Interruptor Modo Lento, Interruptor Seleção BIOS, Interruptor Modo LN2 e Botão de tecla direta.
  • Seite 134 Interruptor LIGA/ O Interruptor LIGA/DESLI- DESLIGA PCIe GA PCIe permite que você (PCIE_SWITCH) habilite ou desabilite os 16 (ver p.1, N.º 12) slots PCIE correspondentes. 1: PCIE1 Quando uma das 16 placas 2: PCIE2 PCIE instaladas estiver fora 3: PCIE4 de serviço, você...
  • Seite 135 X99 OC Formula Interruptor Modo LN2 O modo LN2 ajuda na (LN2MODE) eliminação das questões de (ver p.1, N.º 13) bug de reinício a frio nos processadores durante um overlocking extreme com Nitrogênio Líquido. Botão de tecla direta Botão de tecla Direta (DIRKEY1) permite aos usuários ligar o...
  • Seite 136: Ambalaj İçeriği

    • ASRock X99 OC Formula Destek CD'si • 1 x I/O Panel Kalkanı • 3 x ASRock Esnek SLI Köprü Bağlantı Kablosu (2 x 10 cm, 1 x 14 cm) • 6 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı) • 1 x Sabit Disk Kaydedici Kablosu...
  • Seite 137 • 8 x DDR4 DIMM Yuvası • ECC olmayan, ara belleğe alınmamış DDR4 3400+(OC)*/ 2933+(OC)/2800(OC)/2400(OC)/ 2133/1866 belleği destekler * Ayrıntılı bilgi için ASRock'ın web sitesindeki Bellek Desteği Listesine bakın. (http://www.asrock.com/) • ECC olmayanları x8 (8 bit) RDIMM destekler (Kayıtlı DIMM)/x8 (8 bit) UDIMM • LGA 2011-3 Soketinde E5 serisi Intel®...
  • Seite 138 • 1 x PS/2 Fare/Klavye Girişi Arka Panel • 1 x Optik SPDIF Çıkış Yuvası • 2 x USB 2.0 Yuvası (ESD Korumasını destekler (ASRock Full Spike Koruma)) • 4 x USB 3.0 Yuvaları (ASMedia ASM1074 göbeği) (ESD Korumasını Destekler (ASRock Full Spike Koruması))
  • Seite 139 X99 OC Formula • 2 x USB 3.0 Yuvaları (ESD Korumasını Destekkler (ASRock Full Spike Koruması)) • 2 x LED'li RJ-45 LAN Yuvası (ACT/LINK LED ve HIZ LED'i) • 1 x CMOS Temizleme Svici • HD Ses Jakları: Arka Hoparlör / Merkezi / Bas / Hat Girişi / Ön Hoparlör / Mikrofon...
  • Seite 140 • 2 x USB 3.0 Başlıklar (4 USB 3.0 yuvasını destekler) (ASMedia ASM1074-Hub) (ESD Korumasını Destekler (ASRock Full Spike Koruması)) • 1 x LED’li Dr. Debug • 1 x LED’li Güç Svici • 1 x LED’Li Sıfırlama Svici • V-Probe : 7 takım yerleşik voltaj ölçüm noktası...
  • Seite 141 X99 OC Formula * Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin dayanıklılığını...
  • Seite 142 1.3 Bağlantı Teli Kurulumu Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir. CMOS'u Temizle Bağlantı...
  • Seite 143 X99 OC Formula 1.4 Ekli Bağlantılar ve Bağlayıcılar Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir. Sistem Paneli Bağlantısı Güç anahtarını bağlayın,...
  • Seite 144 Güç LED Bağlantısı Sistemin güç durumunun (3-pin PLED1) belirtilmesi için lütfen PLED- PLED+ PLED+ (bkz. sf.1, No. 29) güç LED'ini bu bağlantıya takın. Seri ATA3 Bağlayıcıları Bu on SATA3 bağlayıcısı, (S_SATA3_0_1 veri aktarım hızı 6,0 Gb/ bkz. sf.1, No. 22) sn'ye kadar olan dahili (S_SATA3_2_3: depolama aygıtları...
  • Seite 145 X99 OC Formula USB 3.0 Bağlantıları Bu anakart üzerinde, G/Ç Vbus Vbus Vbus IntA_PB_SSRX- (19-pin USB3_7_8) panelindeki altı tane USB IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ (bkz. sf.1, No. 18) 3.0 bağlantı noktasının IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ (19-pin USB3_9_10) yanı sıra iki adet bağlantı...
  • Seite 146 Kasa ve Güç Fanı Lütfen fan kablolarını +12V Bağlayıcıları fan bağlayıcılarına takın CHA_FAN_SPEED FAN_SPEED_CONTROL (4-pin CHA_FAN1) ve siyah teli topraklama (bkz sf.1, No. 39) pinine bağlayın. CHA_ FAN fan hızı UEFI veya CHA_FAN_SPEED (3-pin CHA_FAN2) Formula Drive yoluyla FAN_VOLTAGE (bkz sf.1, No. 35) kontrol edilebilir.
  • Seite 147 X99 OC Formula PCIe Güç Bağlayıcısı Üçten fazla graik kartı (4 pimli PCIE_PWR1) takıldığında, lütfen bu bağlayıcıya (bkz. sf.1, No. 42) bir 4 pim molex güç kablosu +12V DETECT bağlayın. Sabit Disk Kaydedici Sabit diskin güç durumunu Bağlayıcısı yönetmek için lütfen bu (4 pimli SATA_PWR_1) bağlayıcıya Sabit Disk Kaydedici...
  • Seite 148 V-Probe Kullanıcılar, karttaki I.5V PCH (7-pinli VOL_ bileşenlerin voltajını ölçe- 1.05V PCH CON1) bilir. 1.05V CPU (bkz. sf.1, No. 15) VCCM PIN1: CORE 1,5V PCH: VCC_IN PCH PLL Voltajı PIN2: 1,05V PCH: PCH Voltajı PIN3: 1,05V CPU: CPU I/O Voltajı (CPU_ V10) PIN4: VCCM:...
  • Seite 149 X99 OC Formula 1.5 Akıllı Anahtar Anakartta onbir adet akıllı düğme bulunur: Güç Düğmesi, Sıfırlama Düğmesi, CMOS Düğmesini Temizleme, Hızlı OC Düğmeleri, Menü Düğmesi, PCIe AÇ/KAPAT Düğmesi, Yavaş Modu Düğmesi, BIOS Seçimi Düğmesi, LN2 Modu Düğmesi ve Direkt Tuş Düğmesi.
  • Seite 150 PCIe AÇMA/KAP- PCIe AÇMA/KAPATMA ATMA Anahtarı Anahtarı, karşılık gelen (PCIE_SWITCH) PCIE x16 yuvalarını etkin- (bkz. sf.1, No. 12) leştirmenizi ve devre dışı 1: PCIE1 bırakmanızı sağlar. Kurulu 2: PCIE2 PCIE x16 kartlarından biri 3: PCIE4 arızalandığında, kartları 4: PCIE5 çıkarmadan tek bir tıkla- mayla arızalı...
  • Seite 151 X99 OC Formula LN2 Modu Anahtarı LN2 modu, Sıvı Azotla (LN2MODE) aşırı hız aşırtma sırasında (bkz. sf.1, No. 13) işlemcilerdeki soğuk ön yükleme sorunlarını ortadan kaldırmaya yardımcı olur. Direkt Tuş Düğmesi Direkt Tuş Düğmesi (DIRKEY1) kullanıcıların sistemi (bkz. sf.1, No. 30) açmasına ve doğrudan...
  • Seite 152 • ASRock X99 OC Formula 지원 CD • I/O 패널 실드 1 개 • ASRock 플렉시블 SLI 브릿지 커넥터 케이블 3 개 (2 x 10 cm, 1 x 14 cm) • 시리얼 ATA (SATA) 데이터 케이블 6 개 ( 선택 품목 ) • HDD 세이버...
  • Seite 153 • DDR4 DIMM 슬롯 8 개 • DDR4 3400+(OC)*/2933+(OC)/2800(OC)/2400(OC)/2133/ 1866 비 -ECC, 비버퍼링 메모리 지원 * 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지 원 목록을 참조하십시오 . (http://www.asrock.com/) • 비 -ECC x8(8 비트 ) RDIMM( 등록된 DIMM)/x8(8 비트 ) UDIMM 지원...
  • Seite 154 • PS 1 개 / 마우스 2 개 / 키보드 포트 후면 패널 • 광학 SPDIF 출력 포트 1 개 • USB 2.0 포트 2 개 (ESD 보호 지원 (ASRock 풀 스파이크 보 호 )) • USB 3.0 포트 4 개 (ASMedia ASM1074 허브 )(ESD 보호 지...
  • Seite 155 X99 OC Formula • USB 3.0 포트 2 개 (ESD 보호 지원 (ASRock 풀 스파이크 보 호 )) • LED 장착 RJ-45 LAN 포트 2 개 (ACT/LINK LED 및 SPEED LED) • Clear CMOS 스위치 1 개 • HD 오디오 잭 : 후면 스피커 / 중앙 / 베이스 / 라인 입력 / 전면...
  • Seite 156 • LED 탑재 Dr. Debug 1 개 • LED 탑재 전원 스위치 1 개 • LED 탑재 리셋 스위치 1 개 • V-Probe : 온보드 전압 측정 포인트가 있는 7- 세트 1 개 • Rapid OC 버튼 : OC 주파수 조절을 위한 +/- 버튼 메뉴 버 튼...
  • Seite 157 제한 때문에 실제 메모리 크기는 Windows® 32 비트 운영체제 하의 시스템 사용을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다 . Windows® 64 비트 운영체제에는 그러 한 제한이 없습니다 . ASRock XFast RAM 을 사용하여 Windows® 가 사용할 수 없는 메 모리를 이용할 수 있습니다 .
  • Seite 158 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락”됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림 은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 . Clear CMOS 점퍼...
  • Seite 159 X99 OC Formula 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩 니다 . 시스템 패널 헤더 섀시의 전원 스위치 , 리셋...
  • Seite 160 시리얼 ATA3 커넥터 이들 열 개의 SATA3 커넥 터는 최대 6.0 Gb/s 데이터 (S_SATA3_0_1 (1 페이지 , 22 번 항목 참 전송 속도를 제공하는 내 조 ) 부 저장 장치용 SATA 데 이터 케이블을 지원합니 (S_SATA3_23: (1 페이지 , 23 번 항목 참 다...
  • Seite 161 X99 OC Formula 전면 패널 오디오 헤더 이 헤더는 오디오 장치를 PRESENCE# MIC_RET (9 핀 HD_AUDIO1) 전면 오디오 패널에 연결 OUT_RET (1 페이지 , 44 번 항목 참 하는 데 사용됩니다 . 조 ) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가...
  • Seite 162 CPU 팬 커넥터 이 마더보드에는 4 핀 CPU +12V CPU_FAN_SPEED (4 핀 CPU_FAN1) 팬 ( 저소음 팬 ) 커넥터가 FAN_SPEED_CONTROL (1 페이지 , 5 번 항목 참 탑재되어 있습니다 . 3 핀 조 ) CPU 팬을 연결하려는 경 우 핀 1-3 에 연결하십시오 . (3 핀...
  • Seite 163 X99 OC Formula underbolt AIC 커넥터 underbolt ™ 확장 카드 (AIC) 를 (5 핀 TBT1) 설치할 때 5 핀 신호 케이블 (GPIO (1 페이지 , 43 번 항목 참 케이블 ) 을 이 커넥터에 연결하 조 ) 십시오 . underbolt ™ AIC 카드를...
  • Seite 164 사용자는 온보드 컨포넌 V-Probe I.5V PCH (7- 핀 VOL_ 트 전압을 측정할 수 있 1.05V PCH 습니다 . CON1) 1.05V CPU (1 페이지 , 15 번 VCCM PIN1: 항목 참조 ) CORE 1.5V PCH: VCC_IN PCH PLL 전압 PIN2: 1.05V PCH: PCH 전압...
  • Seite 165 X99 OC Formula 1.5 스마트 스위치 마더보드에는 스마트 스위치 열한 개가 탑재되어 있습니다 : 전원 스위치 , 리셋 스위치 , CMOS 소거 스위치 , Rapid OC 버튼 , 메뉴 버튼 , PCIe ON/OFF 스위치 , 저속 모드 스위치 , BIOS 선택 스위치 , LN2 모드 스위치 및직접 키 버튼 .
  • Seite 166 PCIe ON/OFF 스위치 PCIe ON/OFF 스위치 로 상대 PCIE x16 슬롯 (PCIE_SWITCH) (1 페이지 , 12 번 항 의 사용 가능 여부를 목 참조 ) 결정할 수 있습니다 . 1: PCIE1 설치된 PCIE x16 카드 2: PCIE2 중 하나가 고장날 경 3: PCIE4 우...
  • Seite 167 X99 OC Formula LN2 모드 스위치 LN2 모드는 액화 질소 를 이용한 극한의 오버 (LN2MODE) (1 페이지 , 13 번 항목 참조 ) 클럭킹 시에 프로세서 의 콜드 부트 버그 문 제를 제거하는 데 도움 이 됩니다 . 직접 키 버튼...
  • Seite 168 • ASRock X99 OC Formula サポート CD • 1 x I/O パネルシールド • 3 x ASRock フレキシブル SLI ブリ ッジコネクタケーブル (2 x 10 cm, 1 x 14 cm) • 6 x シリアル ATA (SATA) データケーブル (オプション) • 1 x HDD セーバーケーブル...
  • Seite 169 • 8 x DDR4 DIMM スロッ ト • DDR4 3400+(OC)*/2933+(OC)/2800(OC)/2400(OC)/ 2133/1866 ノン ECC、 アンバッファードメモリに対応 * 詳細については、 ASRock ウェブサイ トのメモリーサポー ト一覧を参照してく ださい。 (http://www.asrock.com/) • 非 ECC x8 ( 8 ビッ ト) RDIMM (Registered DIMM) /x8 ( 8 ビッ ト) UDIMM に対応...
  • Seite 170 LAN 10/100/1000 Mb/s) • Qualcomm® Atheros® セキュ リティ ・ ウェイク ・ オン ・ イ ンターネッ ト ・ テク ノロジーをサポート (Qualcomm® Atheros® AR8171) • ウェイクオンランをサポート • 雷 / 静電気放電 (ESD) 保護に対応 (ASRock 完全スパ イク保護) • エネルギー効率のよいイーサネッ ト 802.3az をサポー ト • PXE をサポート...
  • Seite 171 X99 OC Formula • 4 x USB 3.0 ポート (ASMedia ASM1074 ハブ) ( 静電気 放電 (ESD) 保護に対応 (ASRock 完全スパイク保護) ) • 2 x USB 3.0 ポート (静電気放電 (ESD) 保護に対応 (ASRock 完全スパイク保護) ) • LED 付き 2 x RJ-45 LAN ポート (ACT/LINK LED と...
  • Seite 172 • 2 x USB 2.0 ヘッダー (4 個の USB 2.0 ポートに対応) (静 電気放電 (ESD) 保護に対応 (ASRock 完全スパイク保 護) ) • 1 x 縦型タイプ A USB 3.0 • 2 x USB 3.0 ヘッダー (4 個の USB 3.0 ポートに対応) ( ASMedia ASM1074-Hub) (静電気放電 (ESD) 保護に...
  • Seite 173 X99 OC Formula 認証 • FCC、 CE、 WHQL • ErP/EuP Ready ( ErP/EuP ready 電源が必要です) * 商品詳細については、 当社ウェブサイ トをご覧く ださい。 http://www.asrock.com BIOS 設定の調整、 アンタイ ドオーバークロックテク ノロジーの適用、 サードパーティのオー バークロックツールの使用などを含む、 オーバークロックには、 一定のリスクを伴います のでご注意く ださい。 オーバークロックするとシステムが不安定になったり、 システムの コンポーネントやデバイスが破損するこ とがあります。 ご自分の責任で行ってく ださい。 弊社では、 オーバークロックによる破損の責任は負いかねますのでご了承く ださい。...
  • Seite 174 1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピ ンに被さっていると、 ジャンパーは 「ショート」 です。 ジャンパーキャップがピンに被 さっていない場合には、 ジャンパーは 「オープン」 です。 この図は 3ピンのジャンパー を表し、 ジャンパーキャップがピン 1 とピン 2 に被さっているとき、 これらのピンは 「ショート」 です。 CMOS クリアジャンパー (CLRCMOS1) デフォルト CMOS の (p.1、 No. 40 参照) ク リア CLRCMOS1 は、 CMOS のデータをクリアするこ とができます。 ク リアして、 デフォ ルト設定にシステムパラメーターをリセッ...
  • Seite 175 X99 OC Formula 1.4 オンボードのヘッダーとコネクター オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーとコネク ターにはジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクターにジャン パーキャップを被せると、 マザーボードに永久損傷が起こるこ とがあります。 システムパネルヘッダー 電源スイッチを接続し、 PLED+ PLED- (9 ピン PANEL1 ) スイッチをリセッ トし、 下 PWRBTN# (p.1、 No. 32 参照) 記のピン割り当てに従っ て、 シャーシのシステムス テータス表示ランプをこ RESET# のヘッダーにセッ トしま HDLED- HDLED+ す。 ケーブルを接続する...
  • Seite 176 シリアル ATA3 コネクタ これら 10 個 の SATA3 コ ー ネクタは、 最高 6.0 Gb/s のデータ転送速度で内部 (S_SATA3_0_1 p.1、 No. 22 参照) ストレージデバイス用の SATA データケーブルに (S_SATA3_2_3: p.1、 No. 23 参照) 対応します。 M.2 ソケッ ト (M2_1) に M.2 SATA モ (SATA3_0_1: p.1、 No. 24 参照) ジュールを取り付ける場...
  • Seite 177 X99 OC Formula フロントパネルオーディ このヘッダーは、 フロント PRESENCE# オヘッダー オーディオパネルにオー MIC_RET OUT_RET (9 ピン HD_AUDIO1) ディオデバイスを接続す (p.1、 No. 44 参照) るためのものです。 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく 機能するためには、 シャーシのパネルワイヤーが HDA をサポートしているこ とが必要 です。 お使いのシステムを取り付けるには、 当社のマニュアルおよびシャーシのマニュ アルの指示に従ってく ださい。 2. AC 97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオーディオ...
  • Seite 178 CPU ファンコネクター このマザーボードは 4 ピ +12V CPU_FAN_SPEED (4 ピン CPU_FAN1) FAN_SPEED_CONTROL ン CPU ファン (静音ファ (p.1、 No. 5 参照) ン) コネクターを提供しま す。 3 ピンの CPU ファン を接続する場合には、 ピ (3 ピン CPU_FAN2) ン 1-3 に接続してく ださ FAN_VOLTAGE (p.1、 No. 8 参照) CPU_FAN_SPEED い。...
  • Seite 179 X99 OC Formula HDD セーバーコネクタ HDD セーバーケーブルをこの (4 ピン SATA_PWR_1) コネクタに接続して HDD の電 (p.1、 No. 27 参照) 源状態を管理します。 underbolt AIC コネクタ underbolt ™ ア ドインカード (5 ピン TBT1) (AIC) を取り付ける場合は、 5 (p.1、 No. 43 参照) ピン信号ケーブル (GPIO ケーブ ル) をこのコネクタに接続してく...
  • Seite 180 ユーザーはオンボードコ V-Probe I.5V PCH (7 ピン VOL_ ンポーネントの電圧を測 1.05V PCH 定できます。 CON1) 1.05V CPU (p.1、 No. 15 参照) VCCM PIN1: CORE 1.5V PCH : PCH PLL 電 VCC_IN 圧 PIN2 : 1.05V PCH : PCH 電圧 PIN3 : 1.05V CPU : CPU I/O 電 圧...
  • Seite 181 X99 OC Formula 1.5 スマートスイッチ このマザーボードには次の 11 のスマートスイッチが装備されています : 電源ス イッチ、 リセッ トスイッチ、 CMOS クリアスイッチ、 ラピッ ド OC ボタン、 メニューボタン、 PCIe オン / オフスイッチ、 低速モードスイッチ、 BIOS 選択スイッチ、 および、 LN2 モー ドスイッチ 、 ダイレク トキーボタン。 電源スイッチ 電源スイッチで、 システム を素早く オン / オフにでき...
  • Seite 182 PCIe オン / オフスイッチ PCIe オン / オフスイッ (PCIE_SWITCH) チを使って、 対応する (p.1、 No. 12 参照) PCIE x16 スロッ トを有 効 / 無効にします。 取 1: PCIE1 り付けた PCIE x16 カー 2: PCIE2 ドの 1 枚が故障した場 3: PCIE4 合は、 PCIe オン / オフ 4: PCIE5 スイッチを使用すれば、...
  • Seite 183 X99 OC Formula LN2 モードスイッチ 液体窒素冷却を使用 して究極のオーバーク (LN2MODE) (p.1、 No. 13 参照) ロックをする際に、 LN2 モードで、 プロセッサ内 のコールドブートバグ の問題を解消します。 ダイレク トキーボタン ダイレク トキーボタン は、 ユーザーがシステ (DIRKEY1) (p.1、 No. 30 参照) ム電源をオンにして、 UEFI 設定画面に直接 入力するこ とを可能に します。...
  • Seite 184 • 华擎 X99 OC Formula 快速安装指南 • 华擎 X99 OC Formula 支持光盘 • 1 x I/O 面板 • 3 x ASRock SLI Bridge 接头软线 (2 x 10 cm, 1 x 14 cm) • 6 x 串行 ATA (SATA) 数据线(选购) • 1 x HDD Saver 线...
  • Seite 185 X99 OC Formula 1.2 规格 • EATX 规格尺寸 平台 • 8 层 PCB • 4 x 2 盎司纯铜 • 高密度防潮纤维电路板 • 支持适用于 LGA 2011-3 Socket 的 Intel® Core i7 and Xeon® 18 核 处 理器系列 • 高性能数字供电 • 12 相 CPU 供电设计 ( 最高支持 1300w) • 支持...
  • Seite 186 • 支持 NVIDIA® Quad SLI 、 4 路 SLI 和 SLI 、 3 路 和 SLI * 如果您安 装 28 通道的 CPU, 则 不支持 4 -Way CrossFireX 和 4 -Way SLI 。 • 具有内容保护功能的 7.1 CH 高清音频( Realtek ALC1150 音频 音频编解码器)...
  • Seite 187 X99 OC Formula • 10 x SATA3 6.0 Gb/s 接口,支持 RAID ( RAID 0 、 RAID 1 、 存储 RAID 5 、 RAID 10 、 Intel Rapid Storage Technology 13 )、 NCQ 、 AHCI 、热插拔和华擎硬盘管家 ( S_SATA3_3 接口与 M.2 Socket (M2_1) 端口共用 ) * 仅...
  • Seite 188 • Microsot® Windows® 10 64-bit / 8.1 32-bit / 8.1 64-bit / 8 32- 操作系统 bit / 8 64-bit / 7 32-bit / 7 64-bit • FCC 、 CE 、 WHQL 认证 • ErP/EuP 支持(需要支持 ErP/EuP 的电源) * 有关详细产品信息,请访问我们的网站:http://www.asrock.com 须认识到超频会有一定风险,包括调整 BIOS 设置,应用“自由超频技术”,或使用 第三方超频工具。 超频可能会影响到系统的稳定性,甚至对系统的组件和设备造成 损坏。 执行这项工作您应自担风险和自己承担费用。 我们对由于超频而造成的损坏 概不负责。 由于限制原因,实际内存容量可能会小于 4GB,以保留给 Windows® 32-bit 操作系...
  • Seite 189 X99 OC Formula 1.3 跳线设置 此图显示如何设置跳线。 将跳线帽装到这些针脚上时,跳线 “ 短接 ” 。 如果这 些针脚上没有装跳线帽,跳线 “ 开路 ” 。 此图显示 3 针跳线,当跳线帽装在针 脚 1 和针脚 2 上,它们 “ 短接 ” 。 清除 CMOS 跳线 (CLRCMOS1) (见第 1 页,第 40 个) 默认 清除 CMOS CLRCMOS1 允许您清除...
  • Seite 190 1.4 板载接脚和接口 板载接脚和接口不是跳线。 不要将跳线帽装到这些接脚和接口上。 将跳线帽装到这 些接脚和接口上将会对主板造成永久性损坏。 系统面板接脚 按照下面的针脚分配, PLED+ PLED- PWRBTN# (9 针 PANEL1) 将机箱上的电源开关、 见第 1 页,第 32 个) 重置开关和系统状态指 示灯连接到此接脚。 在 RESET# 连接线缆前请记下正负 HDLED- 针脚。 HDLED+ PWRBTN(电源开关): 连接到机箱前面板上的电源开关。 您可以配置使用电源开关关闭系统的方式。 RESET(重置开关): 连接到机箱前面板上的重置开关。 如果计算机死机,无法执行正常重新启动,按重 置开关重新启动计算机。 PLED(系统电源 LED): 连接到机箱前面板上的电源状态指示灯。 系统操作操作时,此 LED 亮起。 系统处在 S1/S3 睡眠状态时,此...
  • Seite 191 X99 OC Formula 串行 ATA3 接口 这十个 SATA3 接口支持 (S_SATA3_0_1 最高 6.0 Gb/s 数据传输 见第 1 页,第 22 个) 速率的内部存储设备的 (S_SATA3_2_3: SATA 数据线。如果您 参见 p.1 第 23 项) 将 M.2 SATA 模块安装到 (SATA3_0_1: M.2 Socket (M2_1),内部 见第 1 页,第 24 项)...
  • Seite 192 前面板音频接脚 此接脚用于将音频设备 PRESENCE# MIC_RET (9 针 HD_AUDIO1) 连接到前音频面板。 OUT_RET (见第 1 页,第 44 个) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 高清音频支持插孔感测,但机箱上的面板连线必须支持 HDA 才能正常工作。 请按 照我们的手册和机箱手册的说明安装系统。 2. 如果您使用 AC’97 音频面板,请按照以下步骤将它安装到前面板音频接脚: A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R,将 Audio_L (LIN) 连接到 OUT2_L。 C.
  • Seite 193 X99 OC Formula CPU 风扇接口 此主板提供 4 针 CPU 风 +12V CPU_FAN_SPEED FAN_SPEED_CONTROL (4 针 CPU_FAN1) 扇(静音风扇)接口。 见第 1 页,第 5 个) 如果您打算连接 3 针 CPU 风扇,请将它连接 (3 针 CPU_FAN2) 到针脚 1-3 。 FAN_VOLTAGE 见第 1 页,第 8 个) CPU_FAN_SPEED ATX 电源接口...
  • Seite 194 雷电接口 在安装 hunderbolt™ 扩展卡 ( 5- 针 TBT1 ) (AIC) 时,请将 5- 针信号线 (见第 1 页,第 43 个) ( GPIO 线)连接到此接口。 * 请将 underbolt ™ AIC 卡安 装到 PCIE3(默认插槽)。 RRXD1 串行端口接脚 DDTR#1 此 COM1 接脚支持串行 DDSR#1 CCTS#1 (9 针 COM1) 端口模块。...
  • Seite 195 X99 OC Formula 用户无法测量板载组件 V-Probe I.5V PCH (7 针 VOL_CON1) 电压。 1.05V PCH (见第 1 页,第 15 针脚 1: 1.05V CPU 个) VCCM 1.5V PCH: CORE VCC_IN PCH PLL 电压 针脚 2: 1.05V PCH: PCH 电压 针脚 3: 1.05V CPU: CPU I/O 电压...
  • Seite 196 1.5 智能开关 本主板配有 11 个智能开关: 电源开关、重置开关和清除 CMOS 开关、快速 OC 按钮、菜单按钮、PCIe ON/OFF 开关、慢模式开关、BIOS 选择开关、LN2 模式开关和直接键按钮。 电源开关 电源开关允许用户快 速打开 / 关闭系统。 (PWR) Power (见第 1 页,第 33 个) 重置开关 重置开关允许用户快 速重置系统。 (RST) Reset (见第 1 页,第 34 个) 清除 CMOS 开关 清除 CMOS 开关允许 用户快速清除...
  • Seite 197 X99 OC Formula PCIe ON/OFF 开关 PCIe ON/OFF 开关可 让您启用和禁用相应 (PCIE_SWITCH) (见第 1 页, 第 12 个) 的 PCIE x16 插槽。 当已安装的一个 PCIE 1: PCIE1 x16 卡发生故障时, 2: PCIE2 可以使用 PCIe ON/ 3: PCIE4 OFF 开关通过一次按 4: PCIE5 下操作找到故障卡, 而无需卸下卡。...
  • Seite 198 直接键按钮 直接键按钮允许用户 打开系统并直接进入 (DIRKEY1) (见第 1 页,第 30 个) UEFI 设置屏幕。...
  • Seite 199 X99 OC Formula 電子信息產品污染控制標示 依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電 子信息產品污染控制標示要求」,電子信息產品應進行標示,藉以向消費者揭 露產品中含有的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染 或對人身、財產造成嚴重損害的期限。依上述規定,您可于本產品之印刷電路 板上看見圖一之標示。圖一中之數字為產品之環保使用期限。由此可知此主板 之環保使用期限為 10 年。 圖一 有毒有害物質或元素的名稱及含量說明 若您慾了解此產品的有毒有害物質或元素的名稱及含量說明,請參照以下表格 及說明。 有害物質或元素 部件名稱 鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板 及電子組件 外部信號連 接頭及線材 O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定...
  • Seite 200 • 華擎 X99 OC Formula 支援光碟 • 1 x I/O 面板外罩 • 3 x ASRock Flexible SLI Bridge 接頭纜線 (2 x 10 cm, 1 x 14 cm) • 6 x Serial ATA (SATA) 資料纜線(選用) • 1 x HDD Saver 纜線...
  • Seite 201 X99 OC Formula 1.2 規格 • EATX 尺寸 平台 • 8 層板 PCB • 4 x 2oz 銅製電路板 • 高密度防潮纖維電路板 • 支援 LGA 2011-3 插座的 Intel® Core i7 與 Xeon® 18 核心 處理器系列 • 數位電源設計 (Digi Power) • 12 電源相位設計 ( 最高支援 1300w) • 支援...
  • Seite 202 • 支援 NVIDIA® Quad SLI 和 , 4-Way SLI , 3-Way SLI 技術 * 若安裝 28 條通道的 CPU,將不支援 4-Way CrossFireX 與 4-Way SLI 。 • 7.1 CH HD 音訊含內容保護(Realtek ALC1150 音訊轉碼 音訊 器)功能 • 高階藍光音訊支援 • 支援防突波 ( 華擎全防護 ) • 支援天籟美聲二代...
  • Seite 203 X99 OC Formula • 1 x 清除 CMOS 開關 • HD 音訊插孔: 後置喇叭 / 中置 / 低音 / 線路輸入 / 前置 喇叭 / 麥克風 • 10 x SATA3 6.0 Gb/s 接頭可支援 RAID(RAID 0、RAID 儲存裝置 1、RAID 5、RAID 10、Intel 快速儲存技術 13 )、NCQ、...
  • Seite 204 • 快速 OC 開關: +/- 開關調整 OC 頻率 • 1 x 功能表開關 • 1 x PCIe 開啟/關閉開關 • 1 x Post 狀態檢查 (PSC) • 1 x 慢速模式開關 • 1 x LN2 模式開關 • 1 x BIOS 選擇開關 • 1 x Direct Key 按鈕 • 2 x 128Mb AMI UEFI Legal BIOS,具備多國語言...
  • Seite 205 X99 OC Formula * 如需產品詳細資訊,請上我們的網站: http://www.asrock.com 請務必理解,超頻可能產生某種程度的風險,其中包括調整 BIOS 中的設定、採用自 由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性,或者甚至 會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻 所造成的可能損害概不負責。 在 Windows® 32 位元作業系統下,因有保留供系統使用記憶體的限制,所以實際記 憶體大小可能低於 4GB。Windows® 64 位元作業系統則沒有此類限制。您可使用華擎 XFast RAM 運用 Windows® 無法使用的記憶體。...
  • Seite 206 1.3 跳線設定 圖例顯示設定跳線的方式。當跳線帽套在針腳上時,該跳線為「短路」。若沒 有跳線帽套在針腳上,該跳線為「開啟」。圖例顯示當 3-pin 跳線的跳線蓋套 在 pin1 及 pin2 時,這兩個針腳皆為「短路」。 清除 CMOS 跳線 (CLRCMOS1) (請參閱第 1 頁,編號 預設 清除 CMOS 40) 您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預 設設定,請先關閉電腦電源,再拔下電源供應器的電源線。在等待 15 秒後, 請使用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過,請不要在 更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS,則必 須先重新啟動系統,然後於進行清除...
  • Seite 207 X99 OC Formula 1.4 板載排針及接頭 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排 針及接頭上,將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排 PLED+ PLED- PWRBTN# 列將機殼上的電源開 (9-pin PANEL1) (請參閱第 1 頁, 編號 32) 關、重設開關及系統 狀態指示燈連接至此 RESET# 排針。在連接纜線之 HDLED- 前請注意正負針腳。 HDLED+ PWRBTN ( 電源開關 ) : 連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。 RESET ( 重設開關 ) : 連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動,按下重設開 關即可重新啟動電腦。...
  • Seite 208 Serial ATA3 接頭 這十組 SATA3 接頭 皆支援內部儲存裝置 (S_SATA3_0_1 請參閱第 1 頁,編號 22) 的 SATA 資料纜線, 最高可達 6.0 Gb/s 資 (S_SATA3_2_3: 請參閱第 1 頁,編號 23) 料傳輸率。若將 M.2 SATA 模組裝於 M.2 (SATA3_0_1: 請參閱第 1 頁,編號 24) 插座 (M2_1),內部 S_SATA3_3 將無作 (SATA3_2_3: 請參閱第 1 頁,編號 25) 用。...
  • Seite 209 X99 OC Formula 前面板音訊排針 本排針適用於連接音 PRESENCE# MIC_RET 訊裝置至前面板音 (9-pin HD_AUDIO1) OUT_RET (請參閱第 1 頁,編號 44) 訊 。 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing),但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。 2. 若您使用 AC’97 音訊面板,請按照以下步驟安裝至前面板音訊排針: A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。...
  • Seite 210 CPU 風扇接頭 本主機板配備 4-Pin +12V CPU_FAN_SPEED FAN_SPEED_CONTROL CPU 風扇 ( 靜音風 (4-pin CPU_FAN1) (請參閱第 1 頁, 編號 5) 扇 ) 接頭。若您計畫 連接 3-Pin CPU 風 扇,請接至 Pin 1-3。 (3-pin CPU_FAN2) FAN_VOLTAGE CPU_FAN_SPEED (請參閱第 1 頁, 編號 8) ATX 電源接頭 本主機板配備一組 24-pin ATX 電源接...
  • Seite 211 X99 OC Formula 硬碟守護神連接埠 請將 HDD Saver 纜線接至 此接頭,以管理 HDD 的電 (4-pin SATA_PWR_1) (請參閱第 1 頁,編號 27) 源狀態。 underbolt AIC 連接埠 安裝 underbolt ™ 附加介 面卡 (AIC) 時,請將 5-pin (5-pin TBT1) (請參閱第 1 頁,編號 43) 訊號纜線(GPIO 纜線)接 至此接頭。 * 請將...
  • Seite 212 使用者能夠測量板載元 V-Probe I.5V PCH 件電壓。 (7-pin VOL_CON1) 1.05V PCH (請參閱第 1 頁,編號 PIN1 : 1.05V CPU 15) VCCM 1.5V PCH: CORE VCC_IN PCH PLL 電壓 PIN2 : 1.05V PCH: PCH 電壓 PIN3 : 1.05V CPU: CPU I/O 電壓 (CPU_V10) PIN4 : VCCM:...
  • Seite 213 X99 OC Formula 1.5 智慧型開關 主機板設有十一個智慧型開關: 電源開關、重設開關及清除 CMOS 開關、快 速 OC 開關、 功能表開關、PCIe 開啟/關閉開關、慢速模式開、BIOS 選擇開 關 、LN2 模式開關及直接键按钮。 電源開關 電源開關可讓使用者 Power 迅速開啟/關閉系 (PWR) (請參閱第 1 頁,編號 33) 統。 重設開關 重設開關可讓使用者 迅速重設系統。 (RST) Reset (請參閱第 1 頁,編號 34) 清除 CMOS 開關...
  • Seite 214 PCIe 開啟/關閉開關 PCIe 開啟/關閉開 關可讓您啟用與停用 (PCIE_SWITCH) (請參閱第 1 頁,編號 12) 對應的 PCIE x16 插 槽。 當其中安裝的 1: PCIE1 PCIE x16 卡發生故 2: PCIE2 障時,您可以按一下 3: PCIE4 PCIe 開啟/關閉開 4: PCIE5 關找出錯誤原因,無 須移除卡片。 1. 轉換開關時,請確保系統已關閉。 2. 當關閉 PCIe 開啟/關閉開關時,設計不良的 PCIE 卡可能會燒毀。 欲瞭解更多卡 片規格,請聯絡廠商。...
  • Seite 215 X99 OC Formula Direct Key 按鈕 Direct Key 按鈕可讓 使用者開啟系統,並 (DIRKEY1) (請參閱第 1 頁,編號 30) 直接進入 UEFI 設定 畫面。...
  • Seite 216 • Desain Digi Power • Desain 12 Fase Daya (Mendukung hingga 1300w) • Mendukung Teknologi Intel® Turbo Boost 2.0 • Mendukung Teknologi Untied Overclocking ® • Intel X99 Chipset • Teknologi Memori Quad Channel DDR4 Memori • 8 x Slot DDR4 DIMM • Mendukung DDR4 3400+(OC)*/2933+(OC)/2800(OC)/ 2400(OC)/2133/1866 non-ECC, memori tanpa bufer * Lihat Datar Dukungan Memori pada situs w`eb ASRock untuk informasi selengkapnya. (http://www.asrock.com/) • Mendukung non-ECC x8 (8 bit) RDIMM (DIMM Terdatar)/ x8 (8 bit) UDIMM • Mendukung DDR4 ECC x8 (8 bit) RDIMM/x8 (8 bit) UDIMM dengan prosesor Intel® Xeon® seri E5 di Soket LGA 2011-3 • Kapasitas maksimum memori sistem: 128GB (lihat PERHATIAN) • Mendukung Intel® Extreme Memory Proile (XMP)2.0 • 5 x Slot PCI Express 3.0 x16 (PCIE1/PCIE2/PCIE3/PCIE4/ Slot Ek- PCIE5: satu pada x16 (PCIE1); dua pada x16 (PCIE1)/x16 spansi (PCIE4); tiga pada x8 (PCIE1)/x8 (PCIE2)/x16 (PCIE4);...
  • Seite 217 X99 OC Formula • 1 x Slot mini-PCI Express separuh • Mendukung AMD Quad CrossFireX , 4-Way CrossFireX 3-Way CrossFireX dan CrossFireX • Mendukung NVIDIA® Quad SLI , 4-Way SLI , 3-Way SLI dan SLI * Jika memasang CPU dengan 28 jalur, maka 4-Way CrossFireX dan 4-Way SLI tidak didukung. • Audio HD 7.1 CH dengan Perlindungan Konten (Realtek Audio ALC1150 Audio Codec) • Mendukung Audio Blu-ray Premium • Mendukung Perlindungan Lonjakan Arus (ASRock Full Spike Protection) • Mendukung Purity Sound™ 2 - Nichicon Fine Gold Series Audio Caps - 115dB SNR DAC dengan Ampliier Diferensial - TI® NE5532 Premium Headset Ampliier (Mendukung hingga headset 600 Ohm) - Teknologi Direct Drive - Penutup Berpelindung EMI - Pelindung Terisolasi PCB • M endukung DTS Connect • 1 x Intel® I218V (Gigabit LAN PHY 10/100/1000 Mb/s)
  • Seite 218 • 2 x Port USB 3.0 (Mendukung Perlindungan ESD (ASRock Full Spike Protection)) • 2 x Port LAN RJ-45 dengan LED (ACT/LINK LED dan SPEED LED) • 1 x Tombol Hapus CMOS • Soket Audio HD: Speaker Belakang/Tengah/Bas/Saluran masuk/Speaker Depan/Mikrofon • 10 x Konektor SATA3 6.0 Gb/s, mendukung RAID (RAID 0, Penyim- RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology panan 13), NCQ, AHCI, Hot Plug, dan ASRock HDD Saver Technology (konektor S_SATA3_3 digunakan dengan port M.2 Socket (M2_1)) * RAID hanya didukung di slot SATA3_0 ~ SATA3_5. • 1 x Soket Ultra M.2 (ULTRA_M2), mendukung modul M.2 PCI Express hingga Gen3 x4 (32 Gb/s) • 1 x M.2_SSD (NGFF) Soket 3 (M2_1), mendukung modul M.2 SATA3 6,0 Gb/s dan modul M.2 PCI Express hingga Gen2 x4 (20 Gb/s) • 1 x Header Port COM Konektor • 1 x TPM Header • 1 x Header LED Daya • 2 x Konektor Kipas CPU (1 x 4-pin, 1 x 3-pin) • 3 x Konektor Kipas Chassis (1 x 4-pin, 2 x 3-pin) (Kontrol Kecepatan Kipas Pintar) • 1 x Konektor Kipas Daya (3-pin)
  • Seite 219 X99 OC Formula • 2 x Header USB 2.0 (Mendukung 4 port USB 2.0) (Mendukung Perlindungan ESD (ASRock Full Spike Protection)) • 1 x USB 3.0 Tipe A Vertikal • 2 x Header USB 3.0 (Mendukung port 4 USB 3.0) (ASMedia ASM1074-Hub) (Mendukung Perlindungan ESD (ASRock Full Spike Protection)) • 1 x Dr. Debug dengan LED • 1 x Tombol Daya dengan LED • 1 x Tombol Atur Ulang dengan LED • V-Probe : 7 set titik pengukuran tegangan terpasang • Tombol Rapid OC: Tombol +/- untuk mengatur frekuensi OC • 1 x Tombol Menu • 1 Switch PCIe ON/OFF • 1 PSC (Post Status Checker) • 1 Switch Mode Lambat • 1 Switch Mode LN2 • 1 x Tombol Pilihan BIOS • 1 x Tombol Direct Key • 2 x 128Mb AMI UEFI Legal BIOS dengan dukungan GUI Fitur BIOS multibahasa (1 x BIOS Utama dan 1 x BIOS Cadangan) • Mendukung Teknologi Pencadangan Aman UEFI...
  • Seite 220 Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena akan digunakan sistem berdasarkan sistem operasi Windows® 32-bit. Sistem operasi Windows® 64- bit tidak memiliki keterbatasan tersebut. Anda dapat menggunakan ASRock XFast RAM untuk memanfaatkan memori yang tidak dapat digunakan Windows® tersebut.
  • Seite 221: Contact Information
