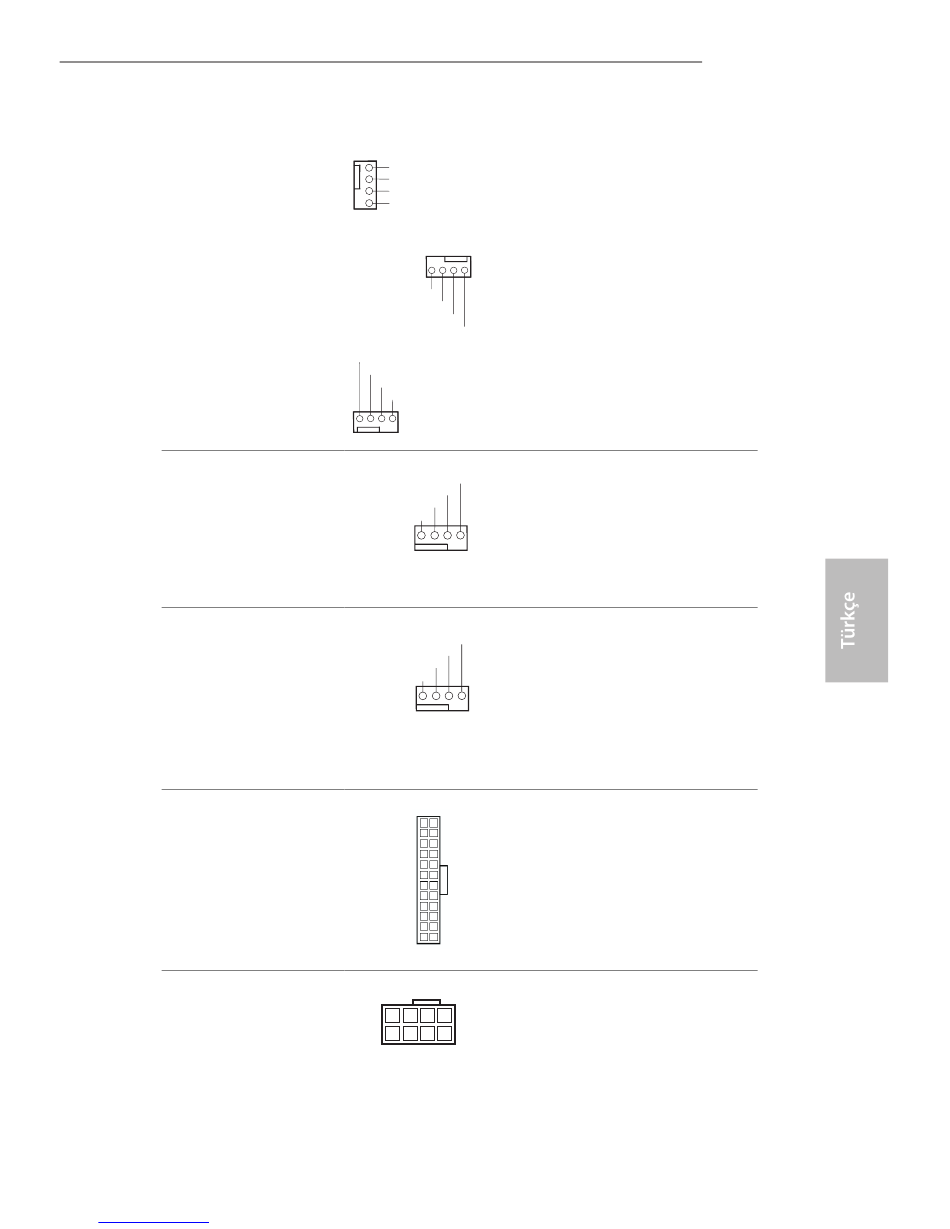

Kasa ve Güç Fanı
Bağlayıcıları
(4-pin CHA_FAN1)
(bkz. sf.1, No. 28)
(3-pin CHA_FAN2)
(bkz. sf.1, No. 12)
(3-pin CHA_FAN3)
(bkz. sf.1, No. 9)
CPU Fan Bağlayıcıları
(4-pin CPU_FAN1)
(bkz. sf.1, No. 4)
İşlemci İsteğe Bağlı/Su
Pompalı Fan Bağlayıcı
(4 pimli CPU_OPT/W_
PUMP)
(bkz. s.1, No. 7)
ATX Güç Bağlayıcısı
(24-pin ATXPWR1)
(bkz. sf.1, No. 8)
ATX 12V Güç Bağlayıcısı
(8-pin ATX12V1)
(bkz. sf.1, No. 3)
Downloaded from www.Manualslib.com
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_SPEED_CONTROL
CHA_FAN_SPEED
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
8
4
manuals search engine
Lütfen fan kablolarını
fan bağlayıcılarına takın
ve siyah teli topraklama
pinine bağlayın. CHA_
FAN fan hızı UEFI veya
A-Tuning yoluyla kontrol
edilebilir.
FAN_VOLTAGE
GND
Bu anakart, 4-Pin CPU
fan (Sessiz Fan) bağlayıcısı
GND
sağlamaktadır. 3-Pin CPU
fan bağlamak istiyorsanız,
1 2 3 4
lütfen Pin 1-3'ü kullanın.
Bu ana kart bir tane 4 pimli
su soğutmalı işlemci fanı
bağlayıcı sağlar. 3 pimli
GND
su soğutmalı işlemci fanı
bağlamayı planlıyorsanız,
1 2 3 4
lütfen 1-3 pimlerine
bağlayın.
Bu anakart, 24-pin ATX
12 24
güç bağlayıcısı sağlam-
aktadır. 20-pin ATX güç
beslemesi kullanmak için,
lütfen Pin 1 ve Pin 13'e
1 13 bağlayın.
5
Bu anakart, 8-pin ATX
12V güç bağlayıcısı
sağlamaktadır. 4-pin ATX
1
güç beslemesi kullanmak
için, lütfen Pin 1 ve Pin 5'e
bağlayın.
X99 Taichi
121
