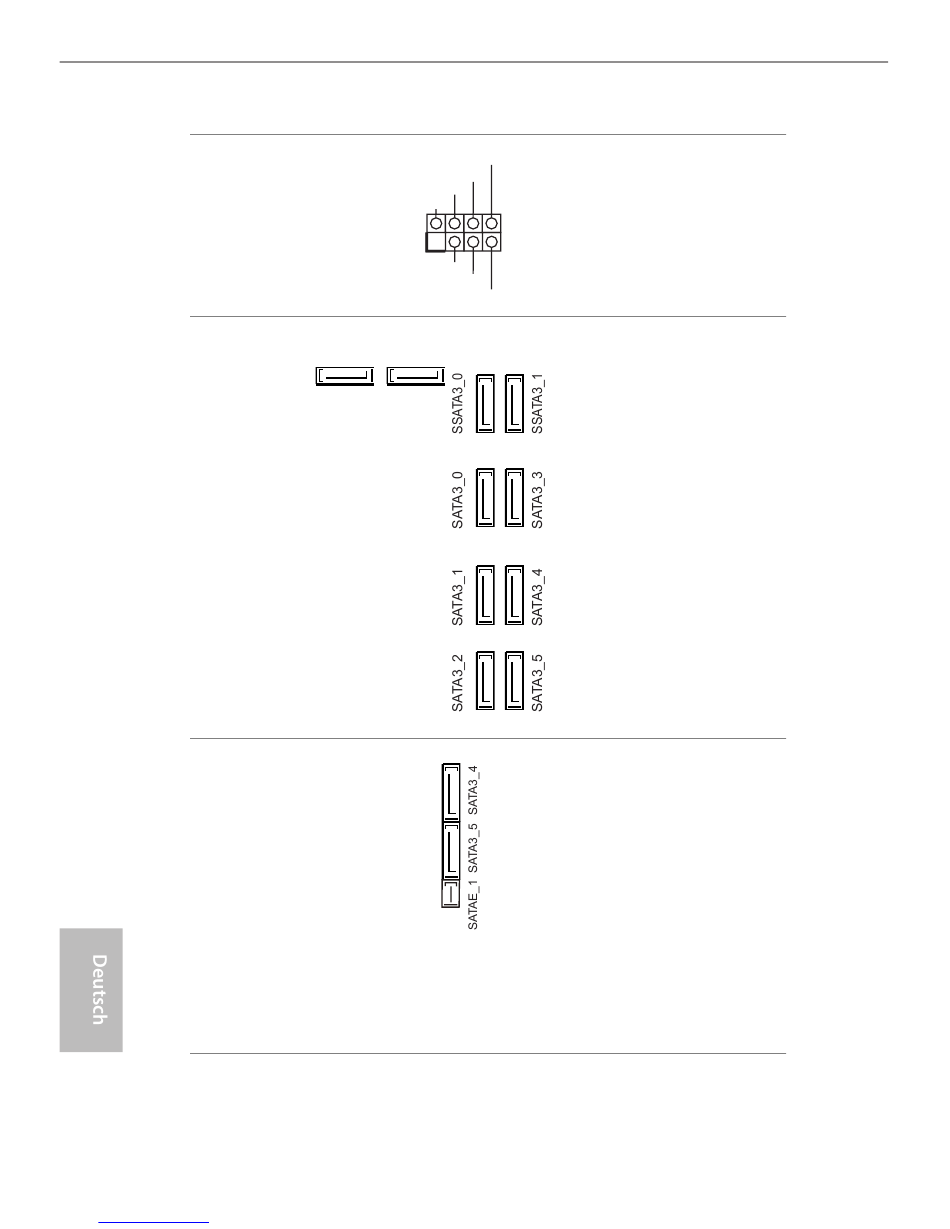

Betrieb-LED- und
Lautsprecher-Stiftleiste
(7-polig, SPK_PLED1)
(siehe S. 1, Nr. 24)
Serial-ATA-III-
SSATA3_3 SSATA3_2
Anschlüsse
(SSATA3_0_1:
siehe S. 1, Nr. 14)
(SSATA3_2:
siehe S. 1, Nr. 13)
(SSATA3_3:
siehe S. 1, Nr. 11)
(SATA3_0_3:
siehe S. 1, Nr. 15)
(SATA3_1_4:
siehe S. 1, Nr. 16)
(SATA3_2_5:
siehe S. 1, Nr. 17)
Serial-ATA-Express-
Anschluss
(SATAE_1)
(siehe S. 1, Nr. 18)
manuals search engine
SPEAKER
Bitte verbinden Sie
DUMMY
die Betrieb-LED des
DUMMY
+5V
Gehäuses und den
Gehäuselautsprecher mit
1
dieser Stiftleiste.
PLED+
PLED+
PLED-
Diese zehn SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte
mit einer Datenübertrag
ungsgeschwindigkeit bis
6,0 Gb/s. Der SSATA3_3-
Anschluss wird
gemeinsam mit M2_1
genutzt; der SSATA3_2-
Anschluss wird
gemeinsam mit M2_2
genutzt. Bei Bestückung
des Ultra M.2-Sockels ist
der interne SSATA3_2-
Port ohne Funktion.
* RAID wird nur an
den Ports SATA3_0 bis
SATA3_5 unterstützt.
Bitte verbinden Sie
entweder SATA- oder
PCIe-Speichergeräte mit
diesem Anschluss. Der
SATA Express-Anschluss
wird gemeinsam mit
SATA3_5 und SATA3_4.
* Die SATA Express-
Schnittstelle ist eine
Kombination aus
SATAE_1, SATA3_4 und
SATA3_5.
