5.
Bedienung
5.1
Inbetriebnahme
Kontrollieren Sie die korrekte Verdrahtung der Sensoranschlüsse, der Signalkabel und der Versorgungs-
anschlüsse, bevor der Controller an die Spannungsversorgung angeschlossen und diese eingeschaltet
wird, siehe Kap.
4.
Nehmen Sie vor dem Einschalten der Versorgungsspannung die Grundeinstellung am Controller vor,
siehe Kap. 5.2.
5.2
Einstellung
Schließen Sie den Sensor vor der Inbetriebnahme an.
Stellen Sie den Controller auf den jeweiligen Sensortyp ein.
Unterscheiden Sie bei der Einstellung die Fälle:
- Stößel beziehungsweise Sensor kann verschoben werden (Schritt 1 ... 3, 4a ... 8a). Es ist möglich zur Ein-
stellung des elektrischen Nullpunkts den Stößel aus dem Sensor ganz auszufahren.
- Stößel beziehungsweise Sensor fest mit Messobjekt verbunden (Schritt 1 ... 3, 4b ... 8b).
ON
1
Freq.
2
3
J4
4
R2
R1
R3

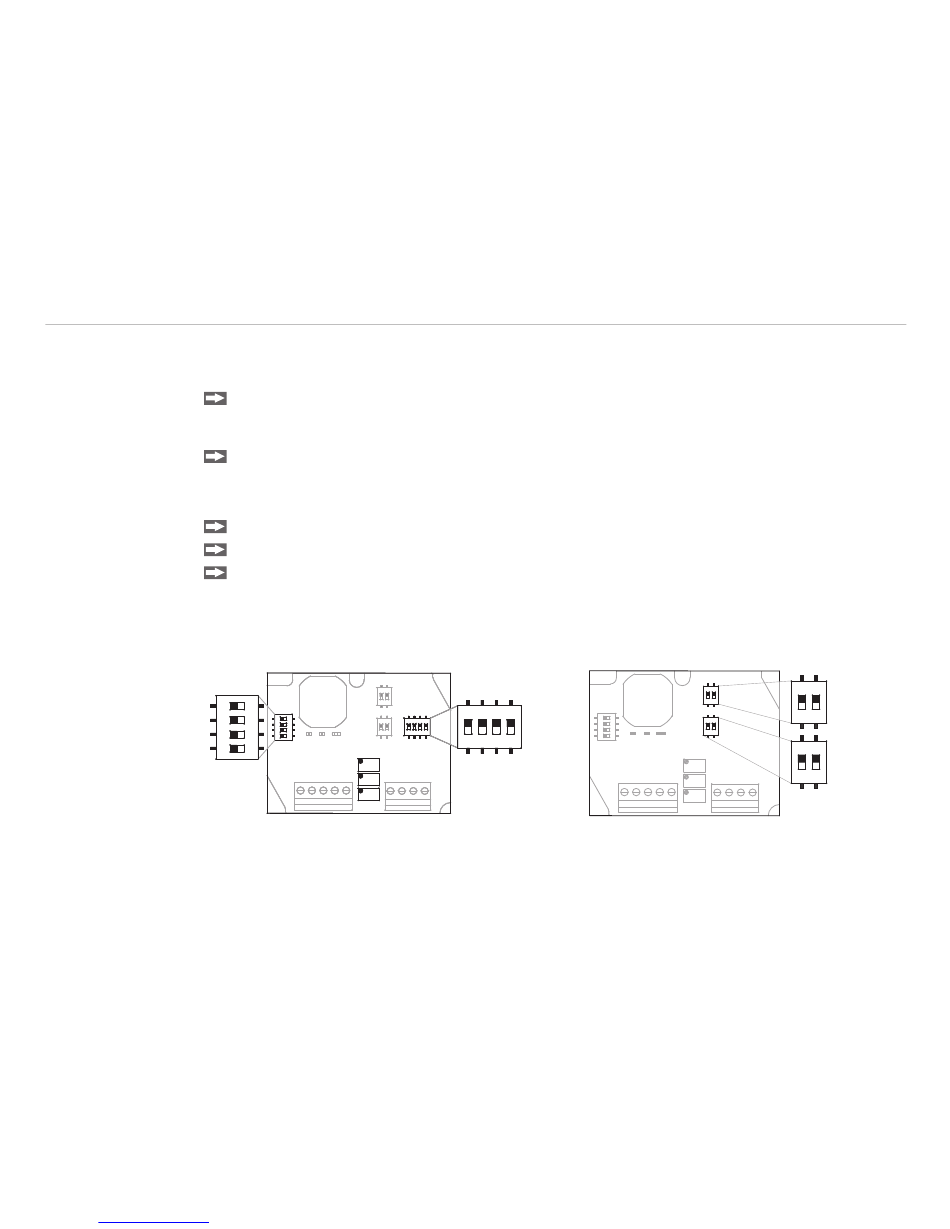

Abb. 11 Controllerelektronik, DIP-Schalter für Frequenz
(J4) und Phase (J2)
manuals search engine
Phase
4 3
2 1
ON
J2
Abb. 12 Controllerelektronik, DIP-Schalter für Spei-
sespannung (J1) und Test (J3)
J1
2
1
ON
J3
2
1
ON
