iC7-Serie PROFINET
Bedienungsanleitung
Feldbus-Kabelanschlüsse
3 Feldbus-Kabelanschlüsse
3.1 Voraussetzungen für die Installation
Kommunikationsschnittstellen sind in die Steuerkarte der iC7-Frequenzumrichter integriert.
Die Position der Anschlüsse unterscheidet sich beispielsweise je nach Steuerkartenkonzept und Baugröße. Weitere Informationen
zur Position der Anschlüsse, zur Verkabelung und Abschirmung finden Sie im Projektierungshandbuch des Frequenzumrichters.
3.1.1 Kommunikationsschnittstelle X1/X2 in den Baugrößen FA02–FA12
Die Kommunikationsschnittstelle befindet sich oben auf dem Frequenzumrichter, wie in
Abbildung 6
dargestellt. Für eine optimale
Verbindung werden industrietaugliche RJ45-Steckverbinder empfohlen. Zur Verstärkung der mechanischen Befestigung der Leitun-
gen ist das Feldbus-EMV-Abschirmblech, eine Kombination aus Abschirmung/Befestigungsplatte, als Zubehör erhältlich.
X1 X2

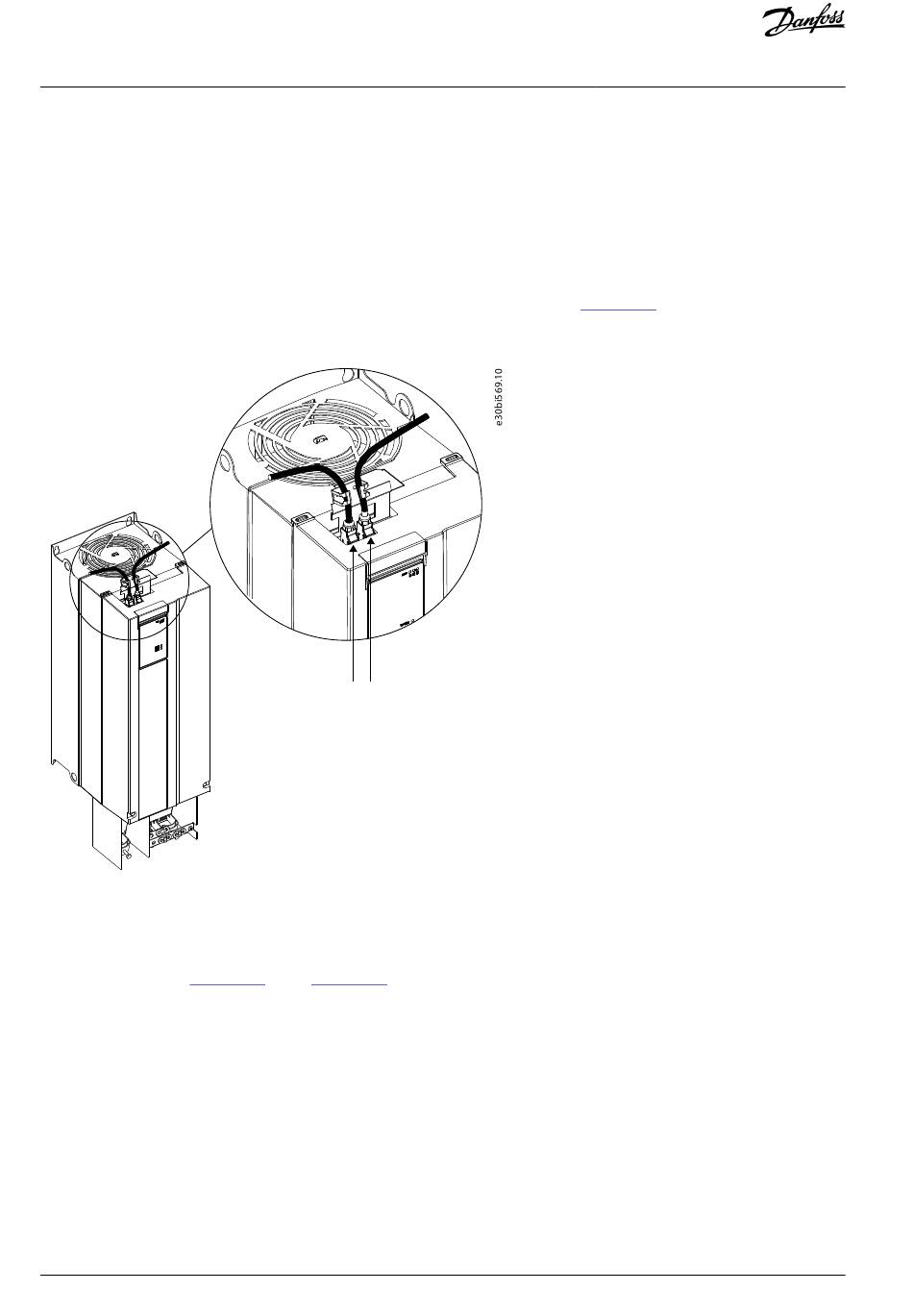

Abbildung 6: Postion der Kommunikationsschnittstelle, X1/X2 in Baugrößen FA02–FA12 (mit optionalem EMV-Abschirmblech)
3.1.2 Kommunikationsschnittstelle X1/X2 in Baugrößen FK06–FK12
Die Kommunikationsschnittstellenanschlüsse befinden sich im Frequenzumrichter. Die Position der Anschlüsse und die empfohlene
Leitungsführung sind in
Abbildung 7
und in
Abbildung 8
dargestellt.
20 | Danfoss A/S © 2023.06
AQ408626183394de-000101 / 136R0280
