Hubeinrichtung Mit Fingertip Steuern - Still RX20 14-20 Originalbetriebsanleitung

Bedienung

Hubeinrichtung mit Fingertip steuern

GEFAHR
Hineingreifen oder Hineinsteigen in bewegte Teile
des Staplers (z. B. Hubgerüst, Schubeinrichtungen,
Arbeitseinrichtungen, Lastaufnahmeeinrichtungen
usw.) kann zu schweren Verletzungen oder zum
Tod führen und ist verboten.
– Die Sicherheitsvorschriften für den Umgang mit
Lasten beachten.
– Die Hubeinrichtung nur vom Fahrersitz aus
betätigen.

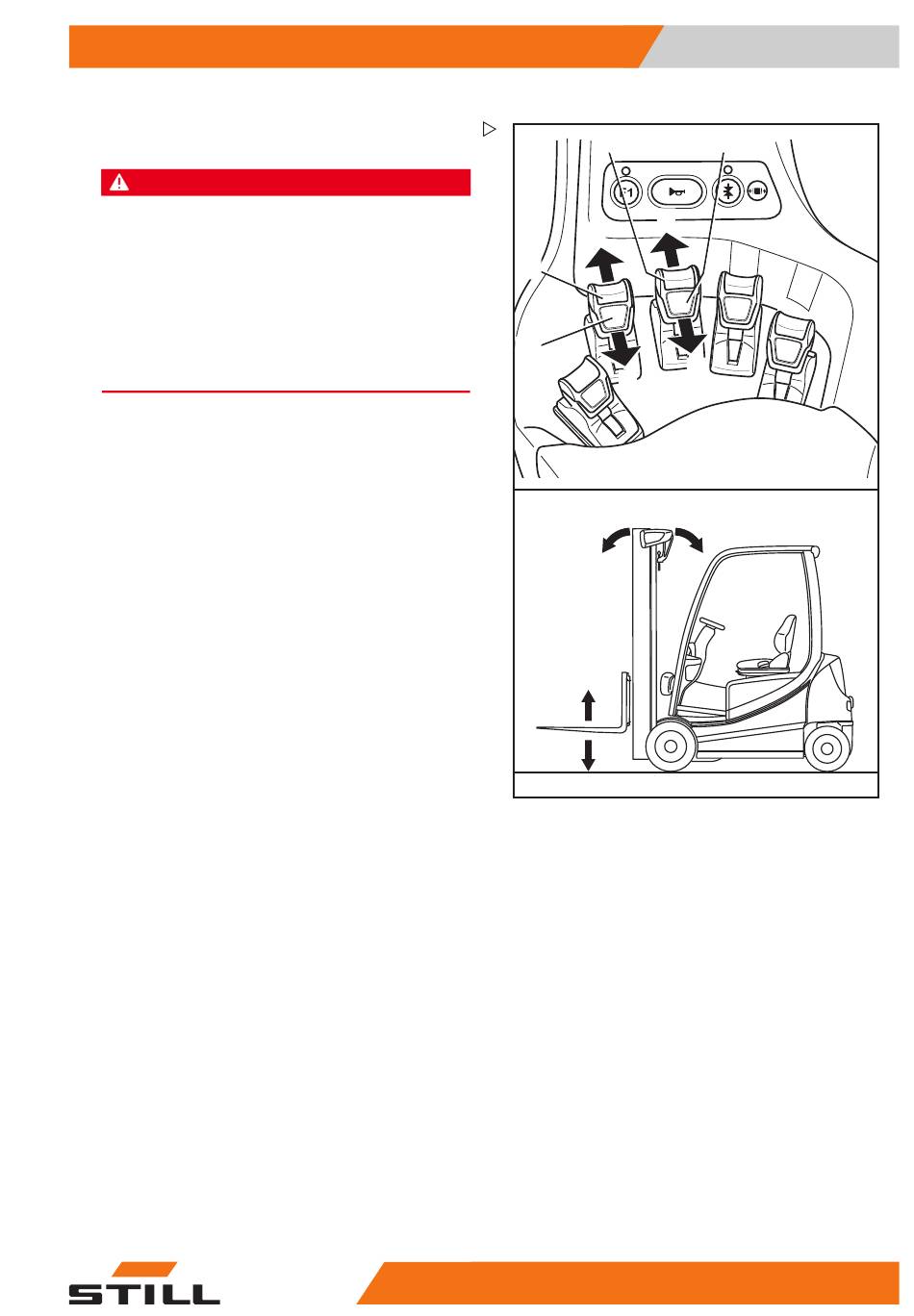

Das Heben, Senken und Neigen des Hub-
gerüsts erfolgt mit den Bedienhebeln „He-
ben-Senken" (1) und „Neigen" (4). Die Auf-
kleber mit den Piktogrammen zu den Hydrau-
likfunktionen (2, 3) sind an den Bedienhebeln
angebracht.
– Die Piktogramme auf den Aufklebern (2)
und (3) beachten.
Die Piktogramme sind entsprechend der
Bewegungsrichtungen des Bedienhebels (1)
oder (2) angeordnet.
Gabelträger heben, senken
Gabelträger heben:
– Den Bedienhebel „Heben-Senken" (1) in
Pfeilrichtung (A) bewegen.
Gabelträger senken:
– Den Bedienhebel „Heben-Senken" (1) in
Pfeilrichtung (B) bewegen.
Hubgerüst neigen
Hubgerüst vorneigen:
– Den Bedienhebel „Neigen" (2) in Pfeilrich-
tung (C) bewegen.
Hubgerüst zurückneigen:
– Den Bedienhebel „Neigen" (2) in Pfeilrich-
tung (D) bewegen.
4
3
56368011500 DE - 04/2019 - 05
1 2
A
C
B
D
C D
B
A
4
Heben
165
