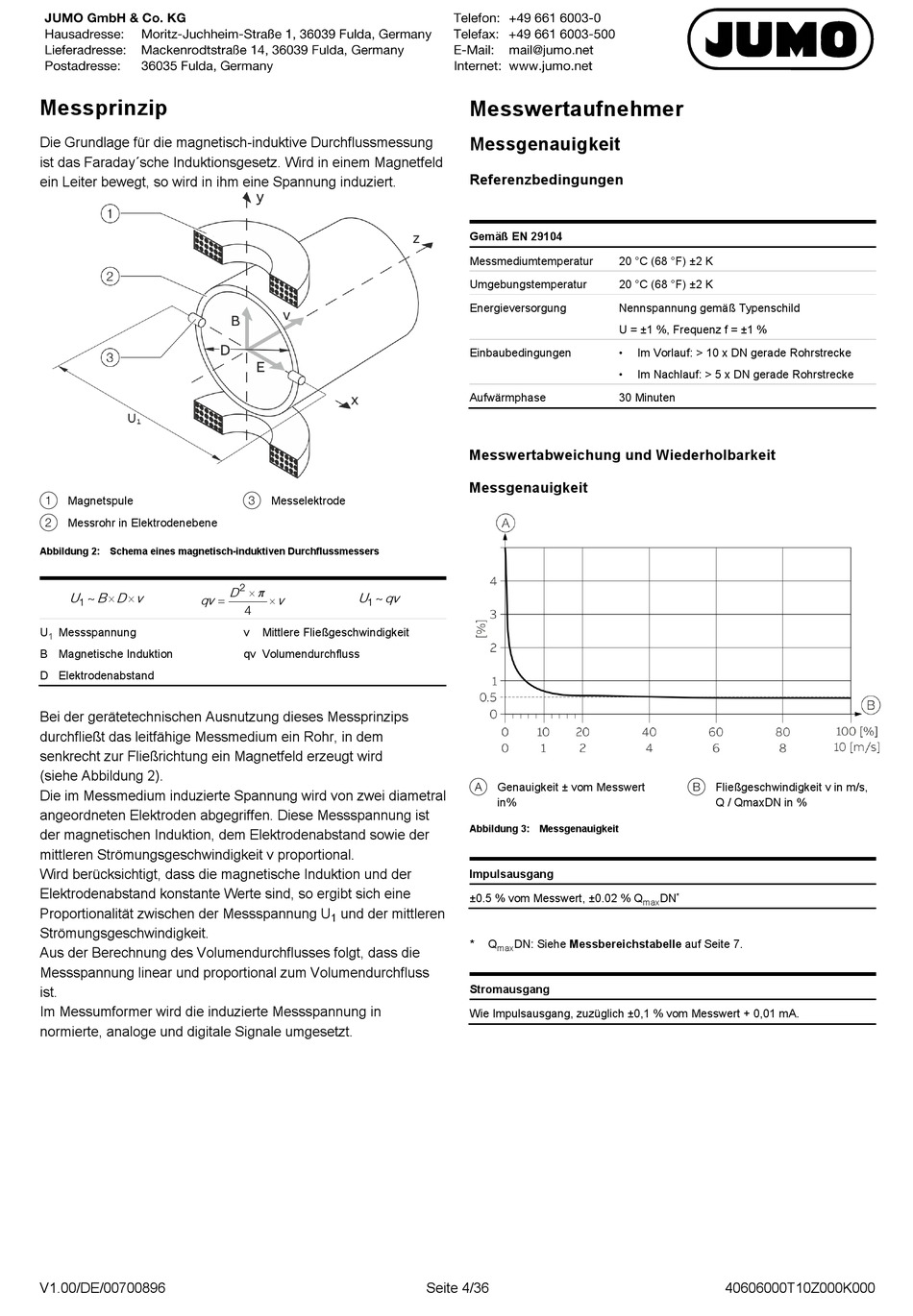

Messprinzip
Die Grundlage für die magnetisch-induktive Durchflussmessung
ist das Faraday´sche Induktionsgesetz. Wird in einem Magnetfeld
ein Leiter bewegt, so wird in ihm eine Spannung induziert.
1 Magnetspule
2 Messrohr in Elektrodenebene
Abbildung 2: Schema eines magnetisch-induktiven Durchflussmessers
U
~
B
D
v
qv
1
U
Messspannung
1
B Magnetische Induktion
D Elektrodenabstand
Bei der gerätetechnischen Ausnutzung dieses Messprinzips
durchfließt das leitfähige Messmedium ein Rohr, in dem
senkrecht zur Fließrichtung ein Magnetfeld erzeugt wird
(siehe Abbildung 2).
Die im Messmedium induzierte Spannung wird von zwei diametral
angeordneten Elektroden abgegriffen. Diese Messspannung ist
der magnetischen Induktion, dem Elektrodenabstand sowie der
mittleren Strömungsgeschwindigkeit v proportional.
Wird berücksichtigt, dass die magnetische Induktion und der
Elektrodenabstand konstante Werte sind, so ergibt sich eine
Proportionalität zwischen der Messspannung U
Strömungsgeschwindigkeit.
Aus der Berechnung des Volumendurchflusses folgt, dass die
Messspannung linear und proportional zum Volumendurchfluss
ist.
Im Messumformer wird die induzierte Messspannung in
normierte, analoge und digitale Signale umgesetzt.
V1.00/DE/00700896
3 Messelektrode
2
D
U
~
qv
v
1
4
v
Mittlere Fließgeschwindigkeit
qv Volumendurchfluss
und der mittleren
1

Messwertaufnehmer

Messgenauigkeit

Referenzbedingungen

Gemäß EN 29104
Messmediumtemperatur
Umgebungstemperatur
Energieversorgung
Einbaubedingungen
Aufwärmphase
Messwertabweichung und Wiederholbarkeit
Messgenauigkeit
A Genauigkeit ± vom Messwert
in%
Abbildung 3: Messgenauigkeit
Impulsausgang
±0.5 % vom Messwert, ±0.02 % Q
*
Q
DN: Siehe Messbereichstabelle auf Seite 7.
max
Stromausgang
Wie Impulsausgang, zuzüglich ±0,1 % vom Messwert + 0,01 mA.
Seite 4/36
20 °C (68 °F) ±2 K
20 °C (68 °F) ±2 K
Nennspannung gemäß Typenschild
U = ±1 %, Frequenz f = ±1 %
Im Vorlauf: > 10 x DN gerade Rohrstrecke
Im Nachlauf: > 5 x DN gerade Rohrstrecke
30 Minuten
B Fließgeschwindigkeit v in m/s,
Q / QmaxDN in %
DN
*
max
40606000T10Z000K000
