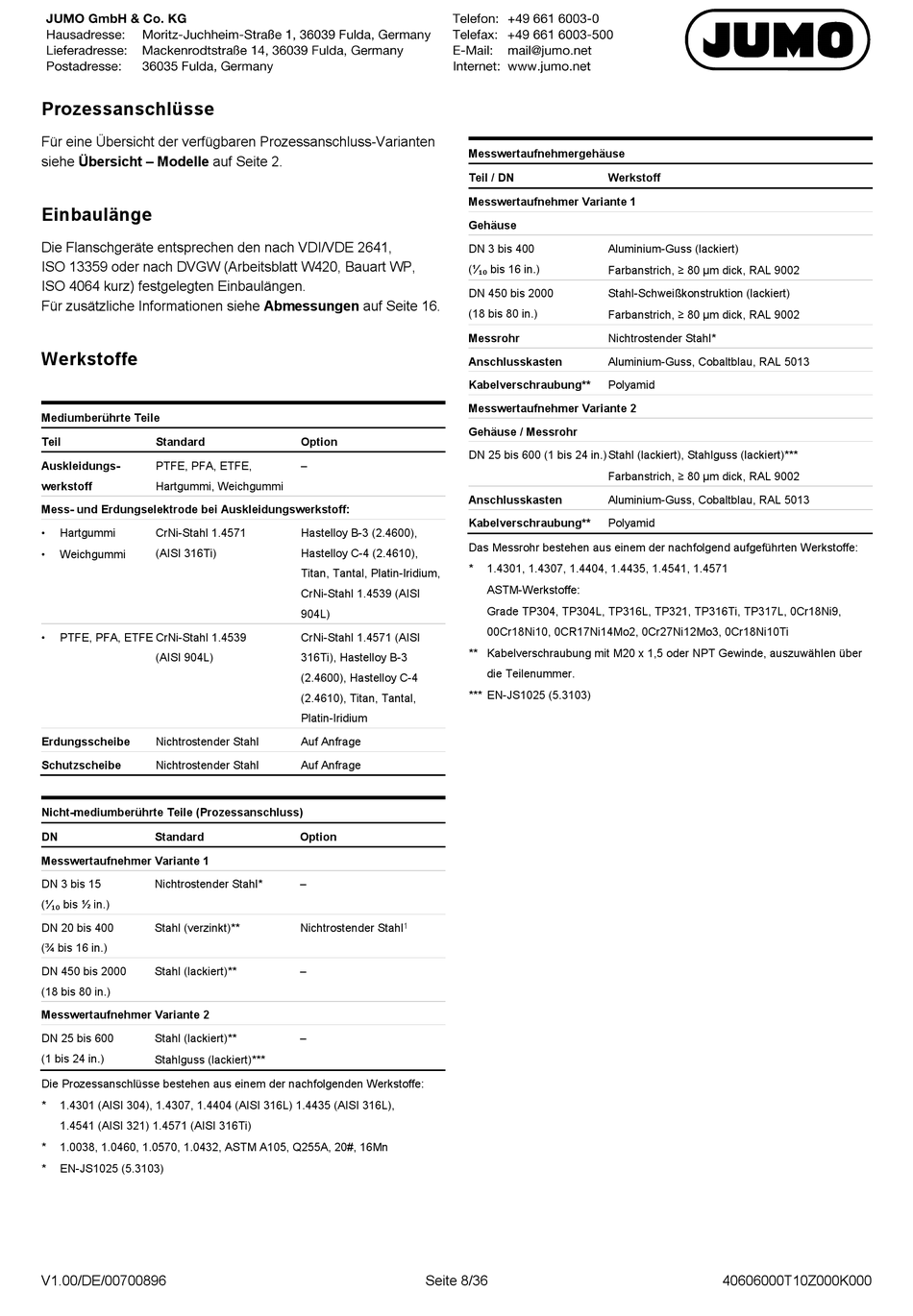

Prozessanschlüsse
Für eine Übersicht der verfügbaren Prozessanschluss-Varianten
siehe Übersicht – Modelle auf Seite 2.
Einbaulänge
Die Flanschgeräte entsprechen den nach VDI/VDE 2641,
ISO 13359 oder nach DVGW (Arbeitsblatt W420, Bauart WP,
ISO 4064 kurz) festgelegten Einbaulängen.
Für zusätzliche Informationen siehe Abmessungen auf Seite 16.
Werkstoffe
Mediumberührte Teile
Teil
Standard
Auskleidungs-
PTFE, PFA, ETFE,
werkstoff
Hartgummi, Weichgummi
Mess- und Erdungselektrode bei Auskleidungswerkstoff:
•
Hartgummi
CrNi-Stahl 1.4571
(AISI 316Ti)
•
Weichgummi
•
PTFE, PFA, ETFE CrNi-Stahl 1.4539
(AISI 904L)
Erdungsscheibe
Nichtrostender Stahl
Schutzscheibe
Nichtrostender Stahl
Nicht-mediumberührte Teile (Prozessanschluss)
DN
Standard
Messwertaufnehmer Variante 1
DN 3 bis 15
Nichtrostender Stahl*
(¹⁄₁₀ bis ½ in.)
DN 20 bis 400
Stahl (verzinkt)**
(¾ bis 16 in.)
DN 450 bis 2000
Stahl (lackiert)**
(18 bis 80 in.)
Messwertaufnehmer Variante 2
DN 25 bis 600
Stahl (lackiert)**
(1 bis 24 in.)
Stahlguss (lackiert)***
Die Prozessanschlüsse bestehen aus einem der nachfolgenden Werkstoffe:
*
1.4301 (AISI 304), 1.4307, 1.4404 (AISI 316L) 1.4435 (AISI 316L),
1.4541 (AISI 321) 1.4571 (AISI 316Ti)
*
1.0038, 1.0460, 1.0570, 1.0432, ASTM A105, Q255A, 20#, 16Mn
*
EN-JS1025 (5.3103)
V1.00/DE/00700896
Messwertaufnehmergehäuse
Teil / DN
Messwertaufnehmer Variante 1
Gehäuse
DN 3 bis 400
(¹⁄₁₀ bis 16 in.)
DN 450 bis 2000
(18 bis 80 in.)
Messrohr
Anschlusskasten
Kabelverschraubung**
Messwertaufnehmer Variante 2
Gehäuse / Messrohr
Option
DN 25 bis 600 (1 bis 24 in.) Stahl (lackiert), Stahlguss (lackiert)***
–
Anschlusskasten
Kabelverschraubung**
Hastelloy B-3 (2.4600),
Das Messrohr bestehen aus einem der nachfolgend aufgeführten Werkstoffe:
Hastelloy C-4 (2.4610),
*
Titan, Tantal, Platin-Iridium,
CrNi-Stahl 1.4539 (AISI
904L)
CrNi-Stahl 1.4571 (AISI
** Kabelverschraubung mit M20 x 1,5 oder NPT Gewinde, auszuwählen über
316Ti), Hastelloy B-3
(2.4600), Hastelloy C-4
*** EN-JS1025 (5.3103)
(2.4610), Titan, Tantal,
Platin-Iridium
Auf Anfrage
Auf Anfrage
Option
–
Nichtrostender Stahl
1
–
–
Seite 8/36
Werkstoff
Aluminium-Guss (lackiert)
Farbanstrich, ≥ 80 μm dick, RAL 9002
Stahl-Schweißkonstruktion (lackiert)
Farbanstrich, ≥ 80 μm dick, RAL 9002
Nichtrostender Stahl*
Aluminium-Guss, Cobaltblau, RAL 5013
Polyamid
Farbanstrich, ≥ 80 μm dick, RAL 9002
Aluminium-Guss, Cobaltblau, RAL 5013
Polyamid
1.4301, 1.4307, 1.4404, 1.4435, 1.4541, 1.4571
ASTM-Werkstoffe:
Grade TP304, TP304L, TP316L, TP321, TP316Ti, TP317L, 0Cr18Ni9,
00Cr18Ni10, 0CR17Ni14Mo2, 0Cr27Ni12Mo3, 0Cr18Ni10Ti
die Teilenummer.
40606000T10Z000K000
