Werkstoffbelastung für Prozessanschlüsse
Die Begrenzungen der zulässigen Messmediumtemperatur
(T
) und des zulässigen Druckes (P
medium
durch den eingesetzten Auskleidungs- und Flanschwerkstoff des
Gerätes (siehe Typenschild des Gerätes).
Minimal zulässiger Betriebsdruck
Die folgende Tabelle zeigt den minimal zulässigen Betriebsdruck
(P
) in Abhängigkeit von der Messmediumtemperatur
medium
(T
) und dem Auskleidungswerkstoff.
medium
Messwertaufnehmer Variante 1
Auskleidungs-
Nennweite
werkstoff
Hartgummi
DN 15 bis 2000
(½ bis 80 in.)
Weichgummi
DN 50 bis 2000
(2 bis 80 in.)
PTFE
DN 10 bis 600
(⅜ bis 24 in.)
PFA
DN 3 bis 200
(¹⁄₁₀ bis 8 in.)
ETFE
DN 25 bis 600
(1 bis 24 in.)
Messwertaufnehmer Variante 2
Auskleidungs-
Nennweite
werkstoff
Hartgummi
DN 40 bis 600
(1 ½ bis 24 in.)
PTFE
DN 25 bis 600
(1 bis 24 in.)
*
Höhere Temperaturen für CIP/SIP Reinigung sind für eine begrenzte Dauer
zulässig, siehe Tabelle Maximal zulässige Reinigungstemperatur auf
Seite 5.
Zulassungen für die Auskleidungen auf Anfrage, bitte den
Hersteller kontaktieren.
V1.00/DE/00700896
) ergeben sich
medium
P
T
*
medium
medium
[mbar abs]
0
< 85 °C (185 °F)
0
< 60 °C (140 °F)
270
< 20 °C (68 °F)
400
< 100 °C (212 °F)
500
< 130 °C (266 °F)
0
< 130 °C (266 °F)
100
< 130 °C (266 °F)
P
T
*
medium
medium
[mbar abs]
600
< 80 °C (176 °F)
270
< 20 °C (68 °F)
400
< 100 °C (212 °F)
500
< 130 °C (266 °F)

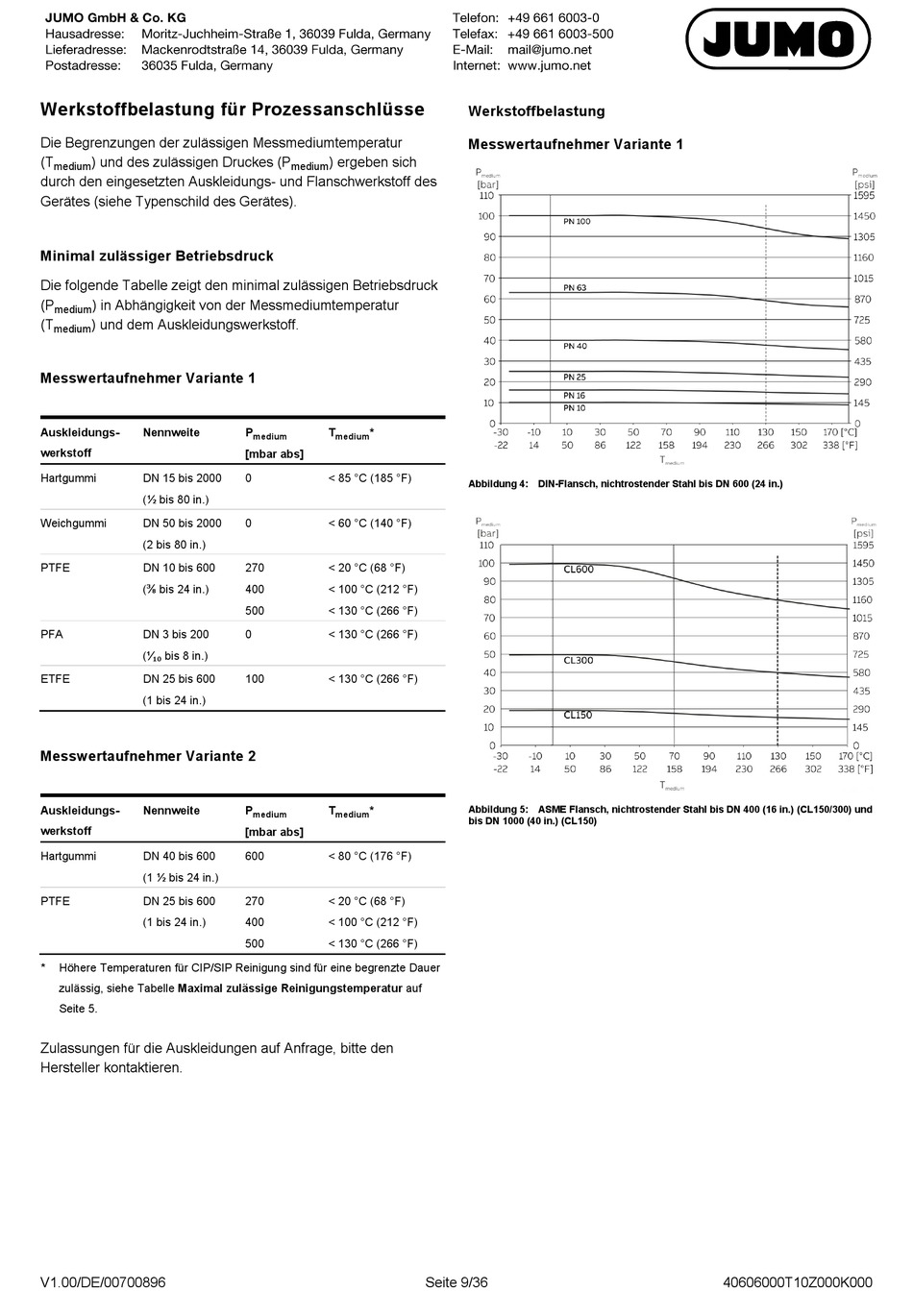

Werkstoffbelastung
Messwertaufnehmer Variante 1
Abbildung 4: DIN-Flansch, nichtrostender Stahl bis DN 600 (24 in.)
Abbildung 5: ASME Flansch, nichtrostender Stahl bis DN 400 (16 in.) (CL150/300) und
bis DN 1000 (40 in.) (CL150)
Seite 9/36
40606000T10Z000K000
