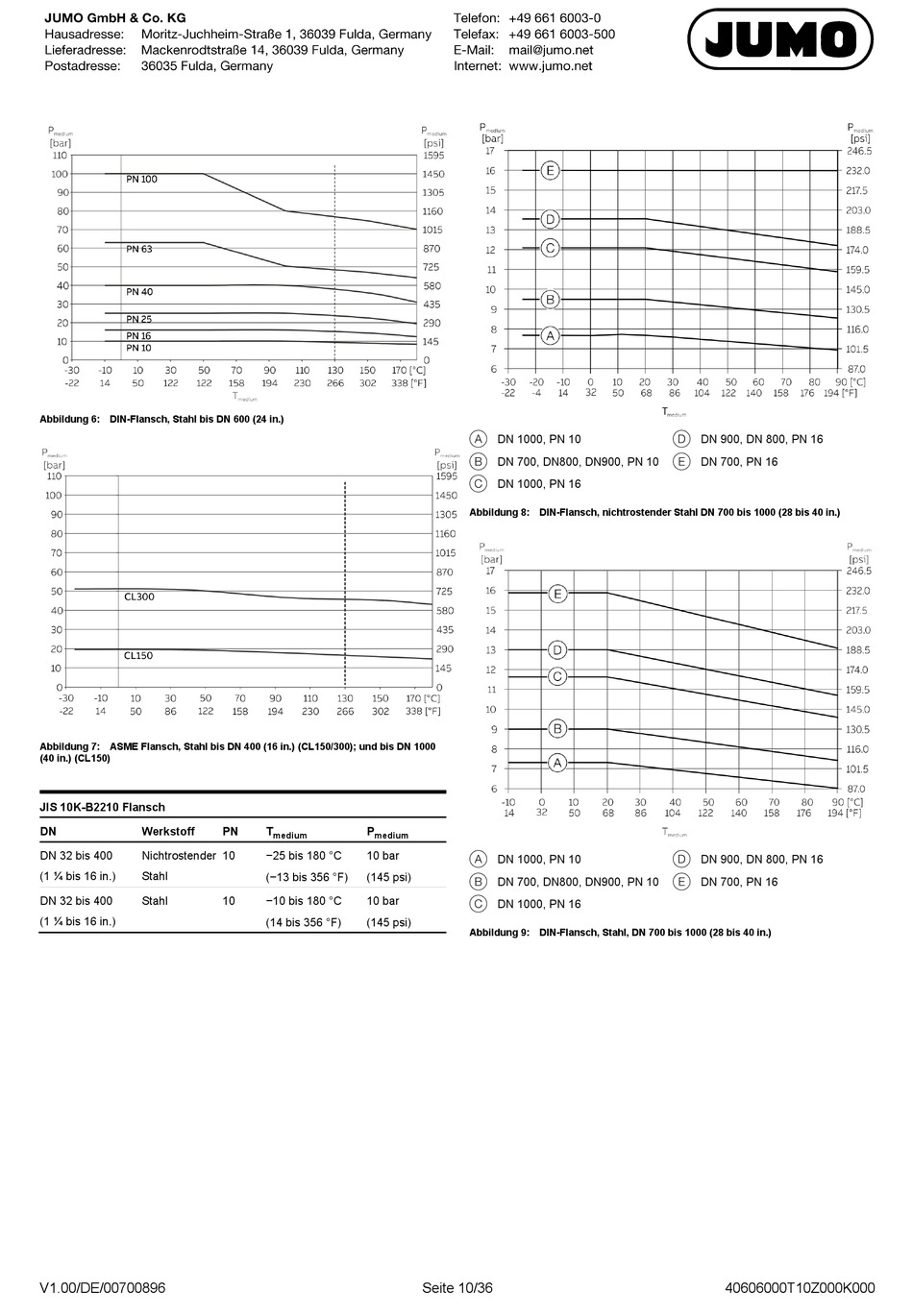

JUMO flowTRANS MAG S10 Bedienungsanleitung Seite 10

Abbildung 6: DIN-Flansch, Stahl bis DN 600 (24 in.)
Abbildung 7: ASME Flansch, Stahl bis DN 400 (16 in.) (CL150/300); und bis DN 1000
(40 in.) (CL150)
JIS 10K-B2210 Flansch
DN Werkstoff
DN 32 bis 400 Nichtrostender
(1 ¼ bis 16 in.) Stahl
DN 32 bis 400 Stahl
(1 ¼ bis 16 in.)
V1.00/DE/00700896
PN T P
medium medium
−25 bis 180 °C
10 10 bar
(−13 bis 356 °F) (145 psi)
−10 bis 180 °C
10 10 bar
(14 bis 356 °F) (145 psi)
A DN 1000, PN 10
B DN 700, DN800, DN900, PN 10
C DN 1000, PN 16
Abbildung 8: DIN-Flansch, nichtrostender Stahl DN 700 bis 1000 (28 bis 40 in.)
A DN 1000, PN 10
B DN 700, DN800, DN900, PN 10
C DN 1000, PN 16
Abbildung 9: DIN-Flansch, Stahl, DN 700 bis 1000 (28 bis 40 in.)
Seite 10/36
D DN 900, DN 800, PN 16
E DN 700, PN 16
D DN 900, DN 800, PN 16
E DN 700, PN 16
40606000T10Z000K000
