Elektrische Anschlüsse
Anschlussplan
A Anschlüsse für Energieversorgung und Ausgänge

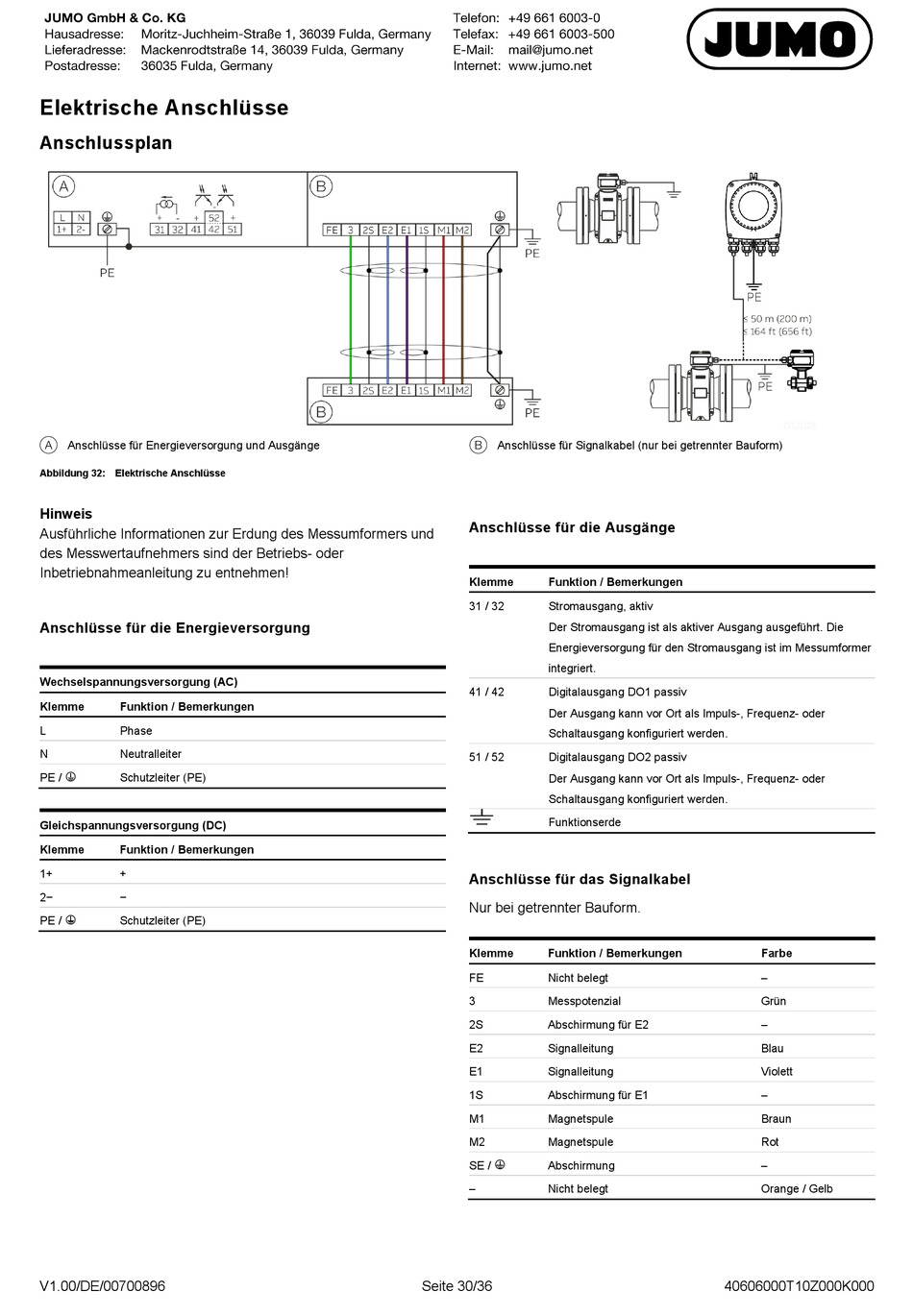

Abbildung 32: Elektrische Anschlüsse
Change from one to two columns
Hinweis
Ausführliche Informationen zur Erdung des Messumformers und
des Messwertaufnehmers sind der Betriebs- oder
Inbetriebnahmeanleitung zu entnehmen!
Anschlüsse für die Energieversorgung
Wechselspannungsversorgung (AC)
Klemme
Funktion / Bemerkungen
L
Phase
N
Neutralleiter
PE /
Schutzleiter (PE)
Gleichspannungsversorgung (DC)
Klemme
Funktion / Bemerkungen
1+
+
−
2−
PE /
Schutzleiter (PE)
V1.00/DE/00700896
B Anschlüsse für Signalkabel (nur bei getrennter Bauform)
Anschlüsse für die Ausgänge
Klemme
Funktion / Bemerkungen
31 / 32
Stromausgang, aktiv
Der Stromausgang ist als aktiver Ausgang ausgeführt. Die
Energieversorgung für den Stromausgang ist im Messumformer
integriert.
41 / 42
Digitalausgang DO1 passiv
Der Ausgang kann vor Ort als Impuls-, Frequenz- oder
Schaltausgang konfiguriert werden.
51 / 52
Digitalausgang DO2 passiv
Der Ausgang kann vor Ort als Impuls-, Frequenz- oder
Schaltausgang konfiguriert werden.
Funktionserde
Anschlüsse für das Signalkabel
Nur bei getrennter Bauform.
Klemme
Funktion / Bemerkungen
FE
Nicht belegt
3
Messpotenzial
2S
Abschirmung für E2
E2
Signalleitung
E1
Signalleitung
1S
Abschirmung für E1
M1
Magnetspule
M2
Magnetspule
SE /
Abschirmung
–
Nicht belegt
Seite 30/36
Farbe
–
Grün
–
Blau
Violett
–
Braun
Rot
–
Orange / Gelb
