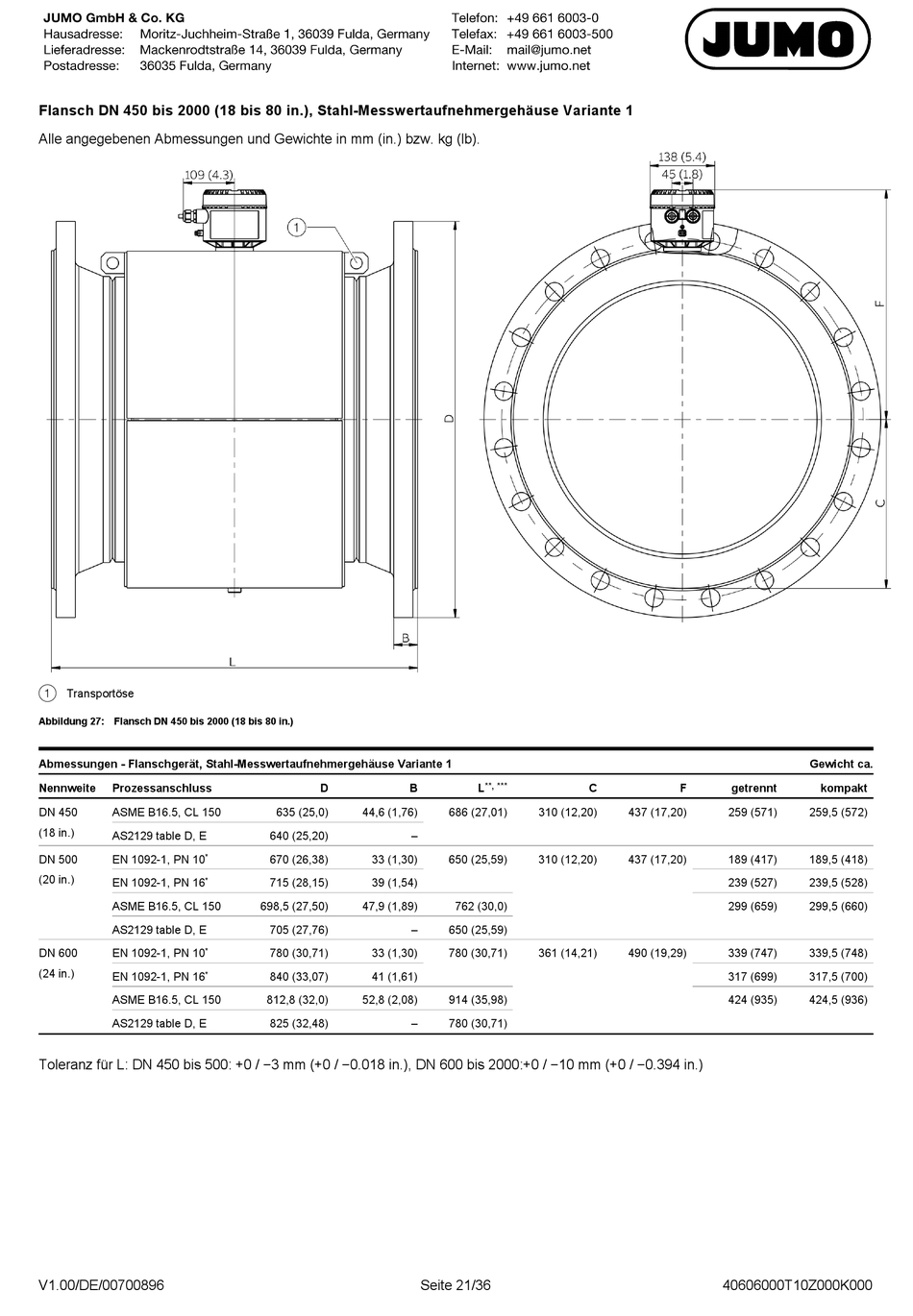

Flansch DN 450 bis 2000 (18 bis 80 in.), Stahl-Messwertaufnehmergehäuse Variante 1
Alle angegebenen Abmessungen und Gewichte in mm (in.) bzw. kg (lb).
1 Transportöse
Abbildung 27: Flansch DN 450 bis 2000 (18 bis 80 in.)
Abmessungen - Flanschgerät, Stahl-Messwertaufnehmergehäuse Variante 1
Nennweite
Prozessanschluss
DN 450
ASME B16.5, CL 150
(18 in.)
AS2129 table D, E
*
DN 500
EN 1092-1, PN 10
(20 in.)
EN 1092-1, PN 16
*
ASME B16.5, CL 150
AS2129 table D, E
DN 600
EN 1092-1, PN 10
*
(24 in.)
EN 1092-1, PN 16
*
ASME B16.5, CL 150
AS2129 table D, E
Toleranz für L: DN 450 bis 500: +0 / −3 mm (+0 / −0.018 in.), DN 600 bis 2000:+0 / −10 mm (+0 / −0.394 in.)
V1.00/DE/00700896
D
B
635 (25,0)
44,6 (1,76)
640 (25,20)
–
670 (26,38)
33 (1,30)
715 (28,15)
39 (1,54)
698,5 (27,50)
47,9 (1,89)
705 (27,76)
–
780 (30,71)
33 (1,30)
840 (33,07)
41 (1,61)
812,8 (32,0)
52,8 (2,08)
825 (32,48)
–
Seite 21/36
**, ***
L
C
686 (27,01)
310 (12,20)
650 (25,59)
310 (12,20)
762 (30,0)
650 (25,59)
780 (30,71)
361 (14,21)
914 (35,98)
780 (30,71)
F
getrennt
437 (17,20)
259 (571)
437 (17,20)
189 (417)
239 (527)
299 (659)
490 (19,29)
339 (747)
317 (699)
424 (935)
40606000T10Z000K000
Gewicht ca.
kompakt
259,5 (572)
189,5 (418)
239,5 (528)
299,5 (660)
339,5 (748)
317,5 (700)
424,5 (936)
