Benutzerhandbuch | Optyma™ control AK-RC 111 einphasig
1.0 Einführung
1.1 Allgemeines
1.2 Produkt-ID-Codes

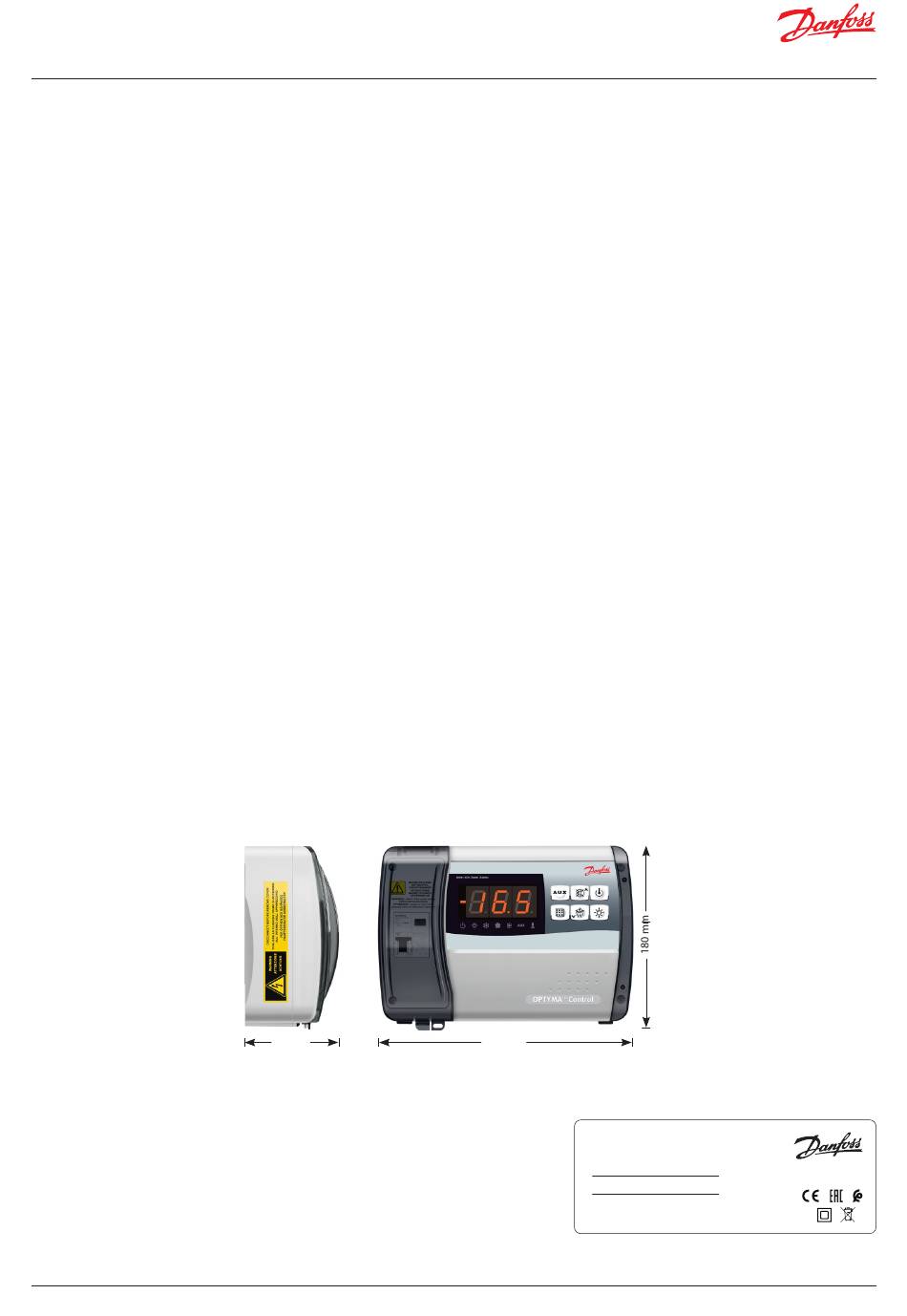

1.3 Gesamtabmessungen
1.4 Identifikationsdaten
© Danfoss | DCS (vt) | 2020.03
Beschreibung:
Der Regler AK-RC 111 ist ein neues Bedientableau für Kühlräume mit einem einphasigen Verdichter bis
zu 2 PS, der speziell dafür entwickelt wurde, dem Benutzer Sicherheit, Schutz, Regelung und einfache
Installation zu bieten. Er erlaubt dem Benutzer die Steuerung aller Komponenten eines Kühlsystems:
Von der Regelung der Lufttemperatur und Abtauung bis hin zu anspruchsvollen Regelaufgaben inkl.
Beleuchtungs- und Lüftersteuerung.
Anwendungen:
• Komplettes Management von einphasigen
statischen oder belüfteten Kühlsystemen
bis zu 2 PS mit Abtauung im Stillstand oder
elektrischer Abtauung und direkter bzw.
Pump-down-Abschaltung des Verdichters.
Haupteigenschaften:
• Anzeige der Kühlraumtemperatur und
Regelung mit Dezimalzeichen
• Anzeige der Verdampfertemperatur mit
Dezimalzeichen mittels Parameter
• Anlagenregelung ein-/ausschalten
• Alarmsignale der Anlage (Fühlerfehler,
Alarm bei Mindest- und Übertemperatur,
Verdichterschutz, Türschalteralarm)
• LED-Anzeigen und großes Display geben den
Anlagenstatus an
• benutzerfreundliche Tastatur
• Management der Verdampferlüfter
• manuelle und automatische Abtauung
(statisch, durch Heizungen, durch
Heizungen mit Temperaturregelung, durch
Kreislaufumkehrung)
• direkte bzw. Pump-down-Steuerung und
Regelung des Verflüssigungssatzes bis zu 2 PS
Regelung und Verwaltung von Verdichter, Abtauung, Verdampferlüftern und Raumbeleuchtung.
2 konfigurierbare Hilfsrelais Magnetothermischer Differenzialleistungsschalter
16 A Id=300 mA (Id=30 mA auf Anfrage)
96 mm
An der Seite der in diesem Handbuch beschriebenen Einheit befindet sich ein ID-Schild, auf dem alle
wichtigen Identifikationsdaten vermerkt sind:
• Name des Herstellers
• Code der Leiterplatte
• Seriennummer
• Datum
• Stromversorgung
• Nennstrom
• IP-Schutzklasse
• Steuerung der einphasigen Verdampfereinheit
nur mit Aktvierungssignal des Kältemittel-
Magnetventils oder des entfernten
Verflüssigungssatzes.
• Aktivierung der Kühlraumbeleuchtung über
Taste auf dem Tableau oder über Türschalter
• direkte Regelung von Verdichter, Abtauung,
Verdampferlüftern und Raumbeleuchtung mit
Ausgängen, die direkt an die verschiedenen
Einheiten angeschlossen sind
• Luftumwälzungsregelung
• 2 Hilfsrelais mit Parameterkonfiguration
• integrierter RS 485-Modbusanschluss für
Danfoss System Manager oder Standard-
Modbus-RTU-Netzwerk
• Notbetrieb im Fall einer Störung der
Fühlerumgebung
• intelligente Abtauung (energiesparend)
• verringerte Einstellung (Nachteinstellung) des
Digitaleingangs
• konfigurierbar für Wärme- oder
Kühlanwendungen
• konfigurierbare Digitaleingänge
263 mm
Type: AK-RC 111
No: 080Z3220
OPTYMA™ Control
Power supply: 230VAC
S/N: 080R0100
MADE IN ITALY
Date: 09/01/18
BC309238530328de-000101 | 3
