Benutzerhandbuch | Optyma™ control AK-RC 111 einphasig
© Danfoss | DCS (vt) | 2020.03

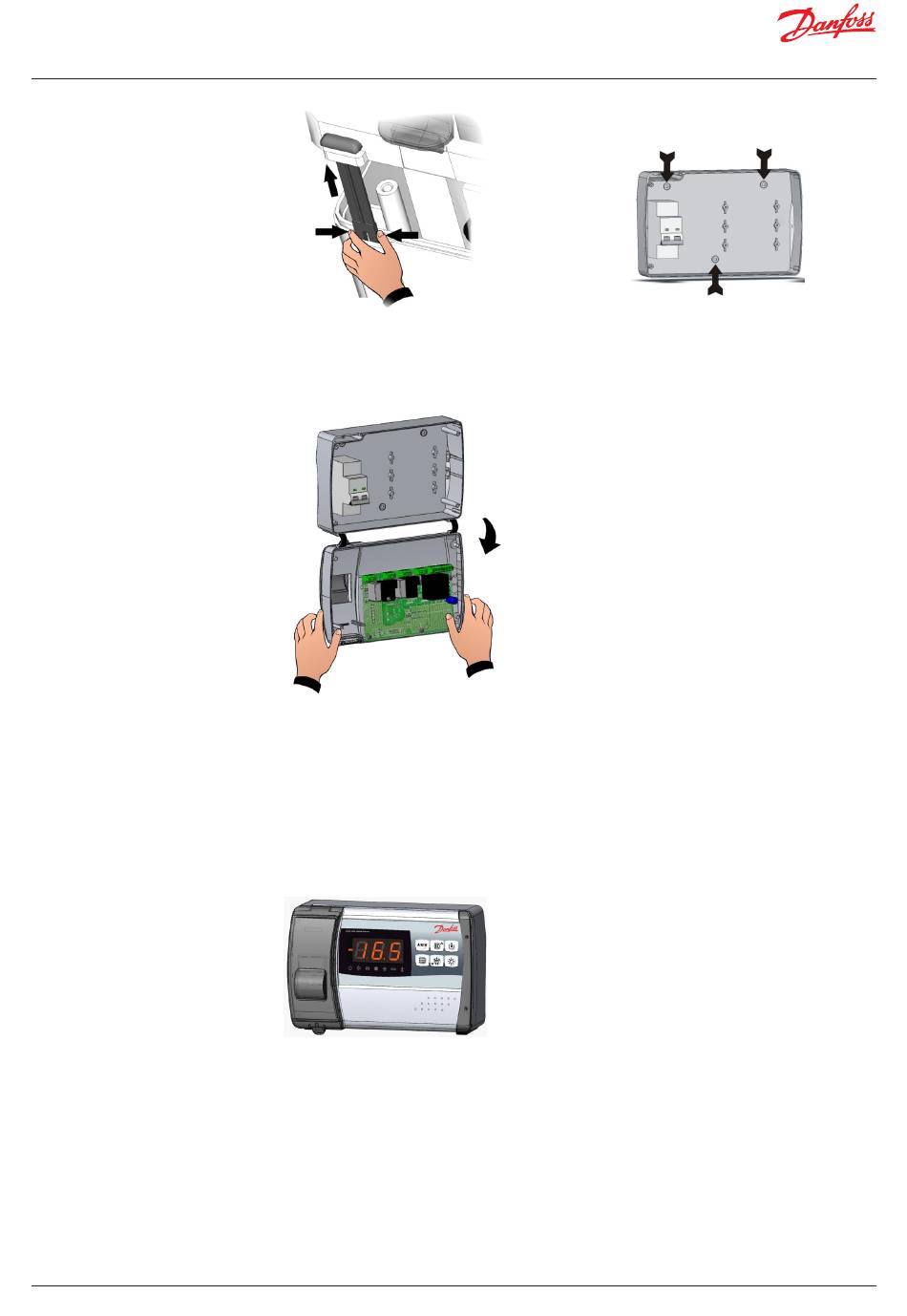

Abb. 5 Drücken Sie die Seiten der Scharniere zusammen,
um sie aus ihrem Sitz zu entfernen und nehmen Sie die
Frontblende ganz ab.
Abb. 7 Bringen Sie die Frontblende am unteren Teil des
Gehäuses an, indem Sie die beiden Scharniere in ihren Sitz
schieben. Biegen Sie diese und drehen Sie die Frontblende
um 180° nach unten, um Zugang zur Leiterplatte zu
erhalten.
Hinweis: Stellen Sie alle elektrischen Anschlüsse wie im Schaltplan für das entsprechende Modell
dargestellt her (siehe relevante Tabelle im Anhang). Benutzen Sie für die zuverlässige Ausführung
des elektrischen Anschlusses und zur Aufrechterhaltung der Schutzklasse entsprechende
Kabelverschraubungen und Rohrpressen, um eine gute Abdichtung sicherzustellen. Es wird
empfohlen, die Durchführung der Leiter so weit wie möglich im Tableau zu verlegen, um insbesondere
die Stromleiter entfernt von den Signalkabeln zu halten. Verwenden Sie Clips, um die Kabel zu
befestigen.
Abb. 8 Schließen Sie die Frontblende, nachdem Sie
sichergestellt haben, dass sich alle Kabel im Inneren des
Gehäuses befinden und dass die Gehäusedichtung sicher
in ihrem Sitz liegt. Die Frontblende mit den vier Schrauben
befestigen. Schalten Sie den Strom am Bedientableau ein
und importieren/konfigurieren Sie alle Parameter.
Hinweis: Achten Sie darauf, die Verschluss-Schrauben nicht zu fest anzuziehen, da dies das
Gehäuse verbiegen und den korrekten Betrieb der folienartigen Tastatur beeinträchtigen könnte.
Installieren Sie die Kurzschlusssicherungen und die Überlast-Sicherheitseinrichtungen an allen
Leistungskabeln, die an den AK-RC 111 angeschlossen sind, um Schäden am Gerät zu vermeiden.
Arbeiten oder Wartungseingriffe am Gerät dürfen NUR erfolgen, nachdem das Bedientableau von der
Stromversorgung und von allen induktiven Lasten/Stromlasten getrennt wurde: dadurch kann der
Arbeiter sicher seiner Arbeit nachgehen.
Abb. 6 Verwenden Sie die drei vorhandenen Löcher,
um die Gehäuserückwand an der Wand zu befestigen:
Verwenden Sie drei Schrauben, deren Länge für die
Dicke der Wand geeignet ist, an der das Bedientableau
befestigt wird. Passen Sie zwischen jeder Schraube und
der Gehäuserückwand eine der mitgelieferten Gummi-
Unterlegscheiben ein.
