Einführung
Anwendung

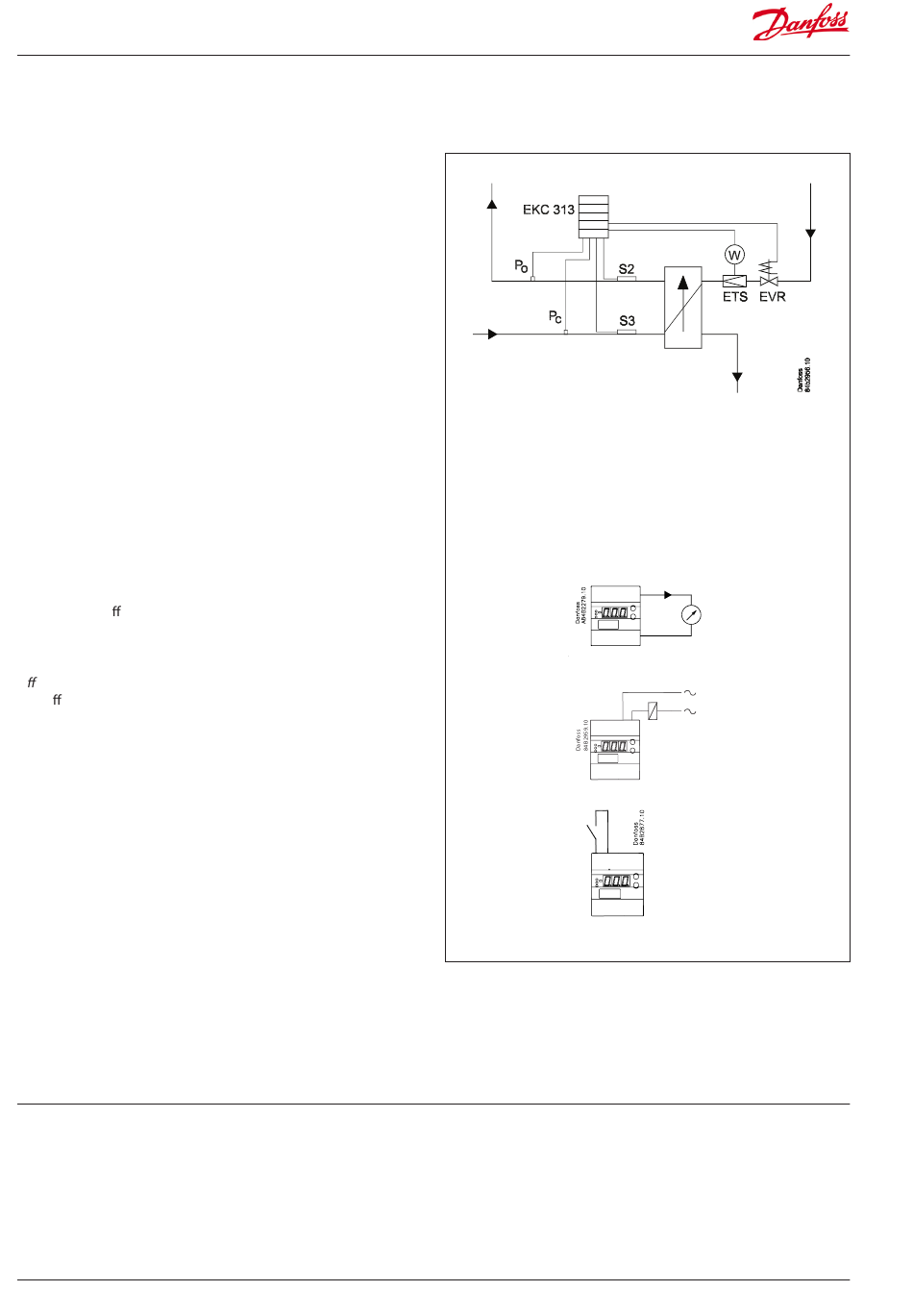

Der Regler kann in Systemen mit Kaskadenregelung und CO
Kältemittel für den Niedertemperaturkreis eingesetzt werden.
So wird die Kühlung des Wärmetauschers zur Optimierung der
Überhitzung geregelt.
Vorteile
• Spezieller Kaskadenregler
System
Der Regler muss ein Signal von zwei Druckmessumformern und
zwei Temperaturfühlern empfangen. Die Druckmessumformer
müssen ein ratiometrisches Ausgangssignal vom Typ AKS 32R
oder AKS 2050 gemäß den jeweiligen Druckbedingungen senden.
Das Signal der Druckmessumformer kann ein Spannungssignal
von entweder 0 bis 10 V oder 1 bis 5 V sein. Temperaturfühler des
Typs AKS 11 können verwendet werden. Bei Temperaturen über
100 °C müssen jedoch Temperaturfühler des Typs AKS 21 einge-
setzt werden.
Funktionen
Ausgangssignal
Der Regler hat einen Spannungsausgang von 0-10 V.
Das Signal kann für folgende Zwecke verwendet werden:
• Anzeige des Ö nungsgrads bei Nutzung eines ETS-Ventils
• Ventilregelung bei Nutzung eines ICAD/ICMTS-Ventils
Ö nungsgrad von Ventilen
Der Ö nungsgrad des Ventils kann begrenzt werden.
Relais
Das Relais des Reglers dient folgenden Zwecken:
• Alarmrelais
• Regelung des Magnetventils in der Flüssigkeitsleitung
Start/Stopp
Für das An- und Abschalten der Regelung kann ein Schalter ange-
bracht werden.
PC-Bedienung
Der Regler kann mit Datenkommunikation ausgerüstet werden,
sodass er mit anderen Geräten in ADAP-KOOL® Kälteanlagenregel-
systemen gekoppelt werden kann. Damit lässt sich die Bedienung,
Überwachung und Daten erfassung von einem PC aus vornehmen
- entweder vor Ort oder in einer Überwachungszentrale.
Inhalt
Einführung .......................................................................................................... 2
Beispiel ................................................................................................................. 3
Funktionsübersicht .......................................................................................... 4
Betrieb .................................................................................................................. 8
2
als
2
User Guide RS8FZ403 © Danfoss 2015-07
Menuübersicht .................................................................................................. 8
Anschlüsse ........................................................................................................10
Daten ..................................................................................................................11
Bestellung .........................................................................................................11
EKC 313
