GM Strichzahl
Über diesen Parameter wird die Strichzahl der Inkrementalgeber-Nachbildung eingestellt.
Die Strichzahl bezieht sich auf eine Umdrehung des über P226 GM Mode Bit-Nr. 3 ausge-
wählten Gebers. Über Bit-Nr. 5 im GM Mode wird der Multiplikator für die Strichzahl ausge-
wählt. Die Grenzfrequenz der Inkrementalgeber-Nachbildung beträgt 1,6 MHz.
Bei Auswertung der Inkrementalgeber-Nachbildung durch ein externes Gerät, z.B. NC-
Steuerung muß sichergestellt werden, daß der Zählereingang des Geräts Frequenzen bis
1,6 MHz verarbeiten kann.


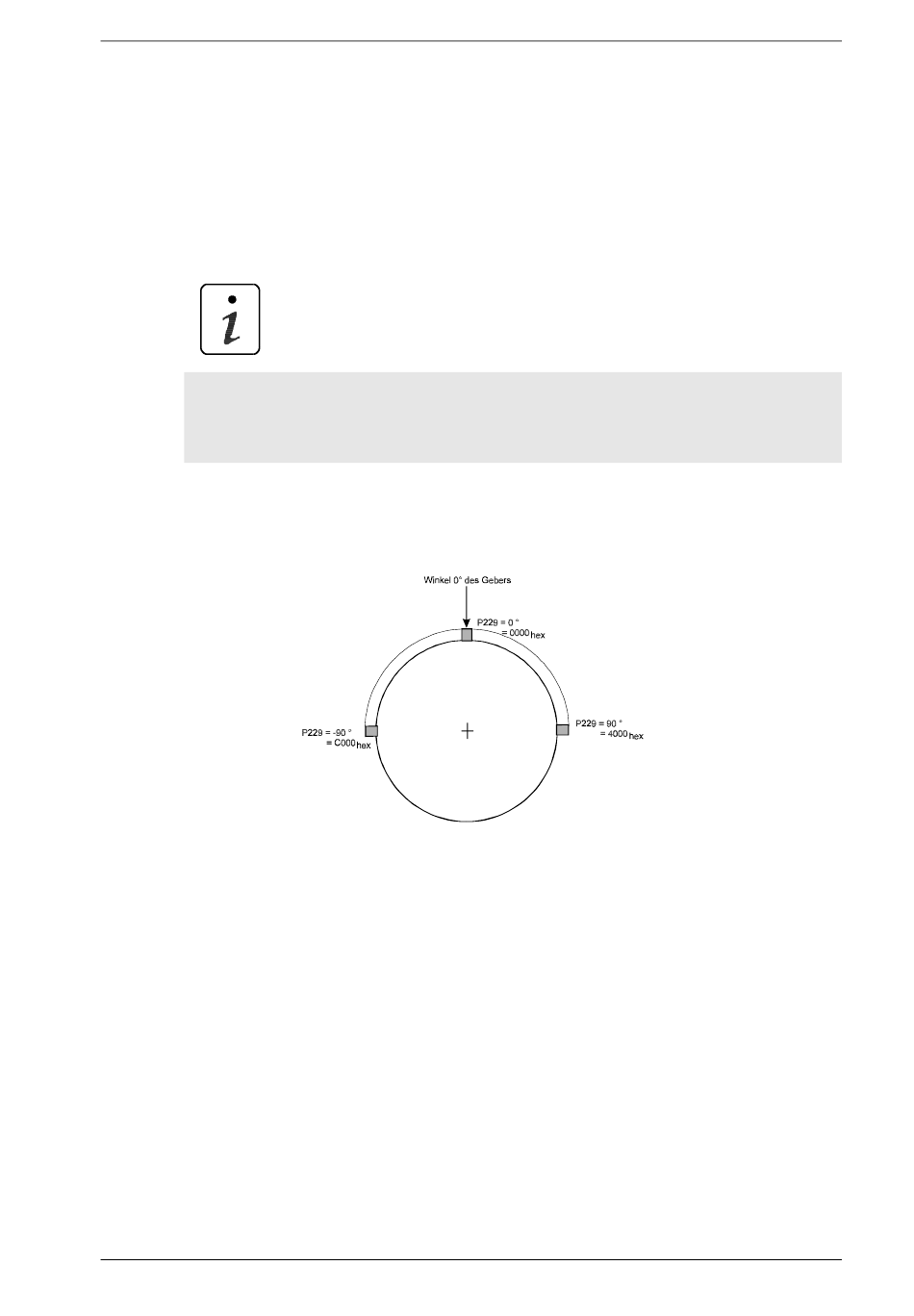

GM Offset Nullimpuls
Über diesen Parameter kann der Winkel-Offset zwischen Nullwinkel des über P226 ausge-
wählten Gebers und dem Nullimpuls der Inkrementalgeber-Nachbildung eingestellt werden.


GM Maximaldrehzahl
Über diesen Parameter wird die maximale Drehzahl des Reglers eingestellt. Auf diesen Wert
sind alle Drehzahl-Sollwerte und Drehzahl-Istwerte, sowie die Überwachungsschwellen bei-
der Geberauswertungen bezogen.
z.B.: 100 % n


GM Kp
Über diesen Parameter kann die Verstärkung des Regelkreises für die Inkrementalgeber-
Nachbildung eingestellt werden.
V-Regler (BUS 6 VC)
Baumüller Nürnberg GmbH
HINWEIS
↔ 2800 U/min, wenn die Maximaldrehzahl auf 2800 U/min eingestellt ist.
