G1 Strichzahl


G2 Strichzahl
Strichzahl, bzw. Periodenzahl des angeschlossenen Gebers.
Für die korrekte Auswertung von 2-poligen Resolvern muß die Strichzahl auf 16384 ein-
gestellt werden.
Der Multiplikator für die Strichzahl wird über Bit-Nr. 2 im G1/G2 Mode eingestellt. Das Produkt
aus Strichzahl und tatsächlich auftretender Drehzahl darf einen Wert von 1,6 MHz nicht über-
schreiten.


G1 Umdrehungen


G2 Umdrehungen
Anzahl der ganzen Umdrehungen, die der Geber darstellen kann.
Ab der SW-Version 3.05 erkennt der Regler diese Werte automatisch.
Die zulässigen Eingabewerte sind der Tabelle über G1/G2 Mode zu entnehmen.


G1 N-Istwertglättung


G2 N-Istwertglättung
Zur Unterdrückung von Störungen auf dem Drehzahlistwert kann hier die Glättungszeitkon-
stante für ein digitales PT1-Glied vorgegeben werden.
V-Regler (BUS 6 VC)
Baumüller Nürnberg GmbH
HINWEIS

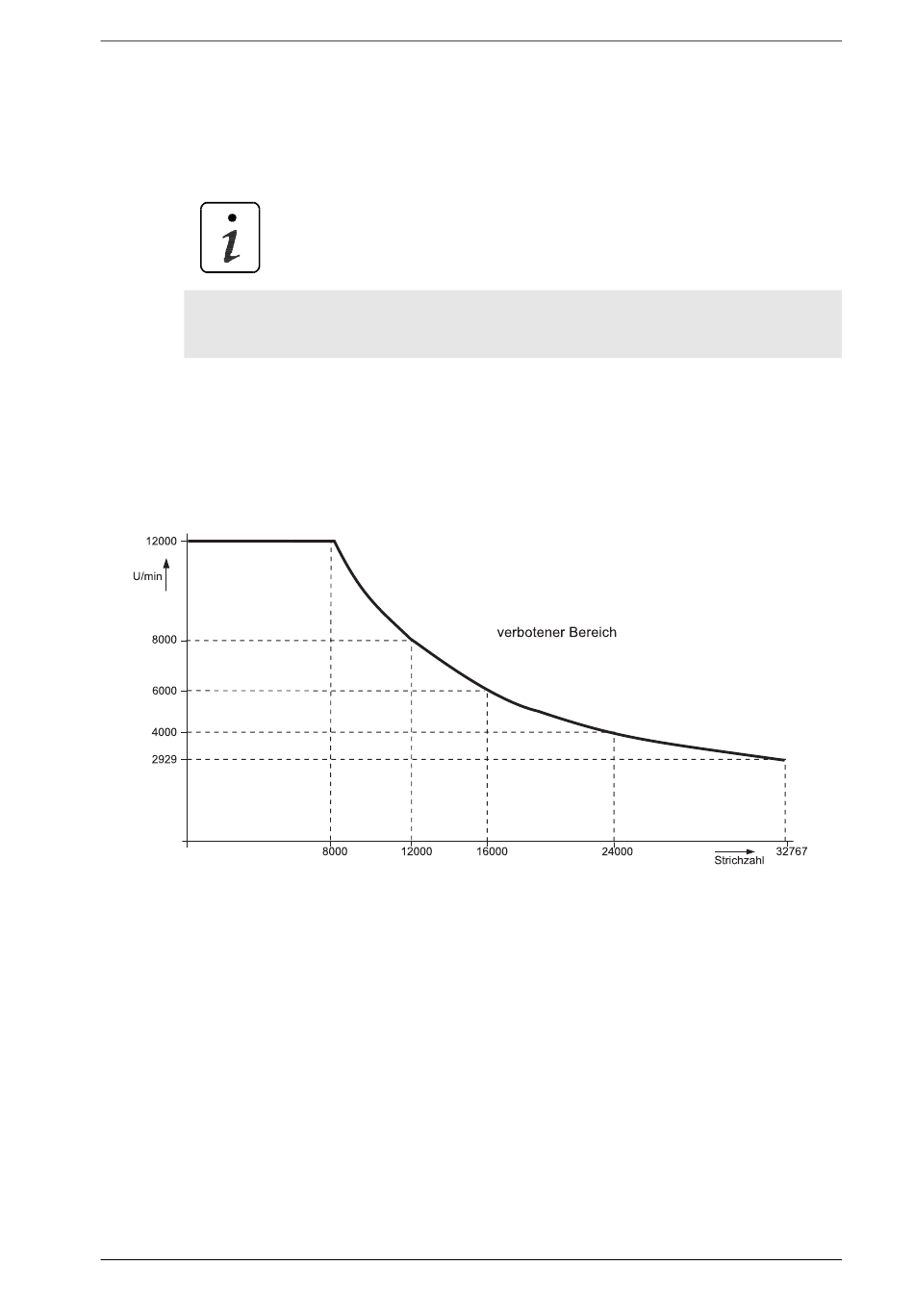

Strichzahl*Multiplikator*Drehzahl
----------------------------------------------------------------------------------- -
f =
60
5.95036.14
Parameter
< ,
1 6MHz
