Inbetriebnahme

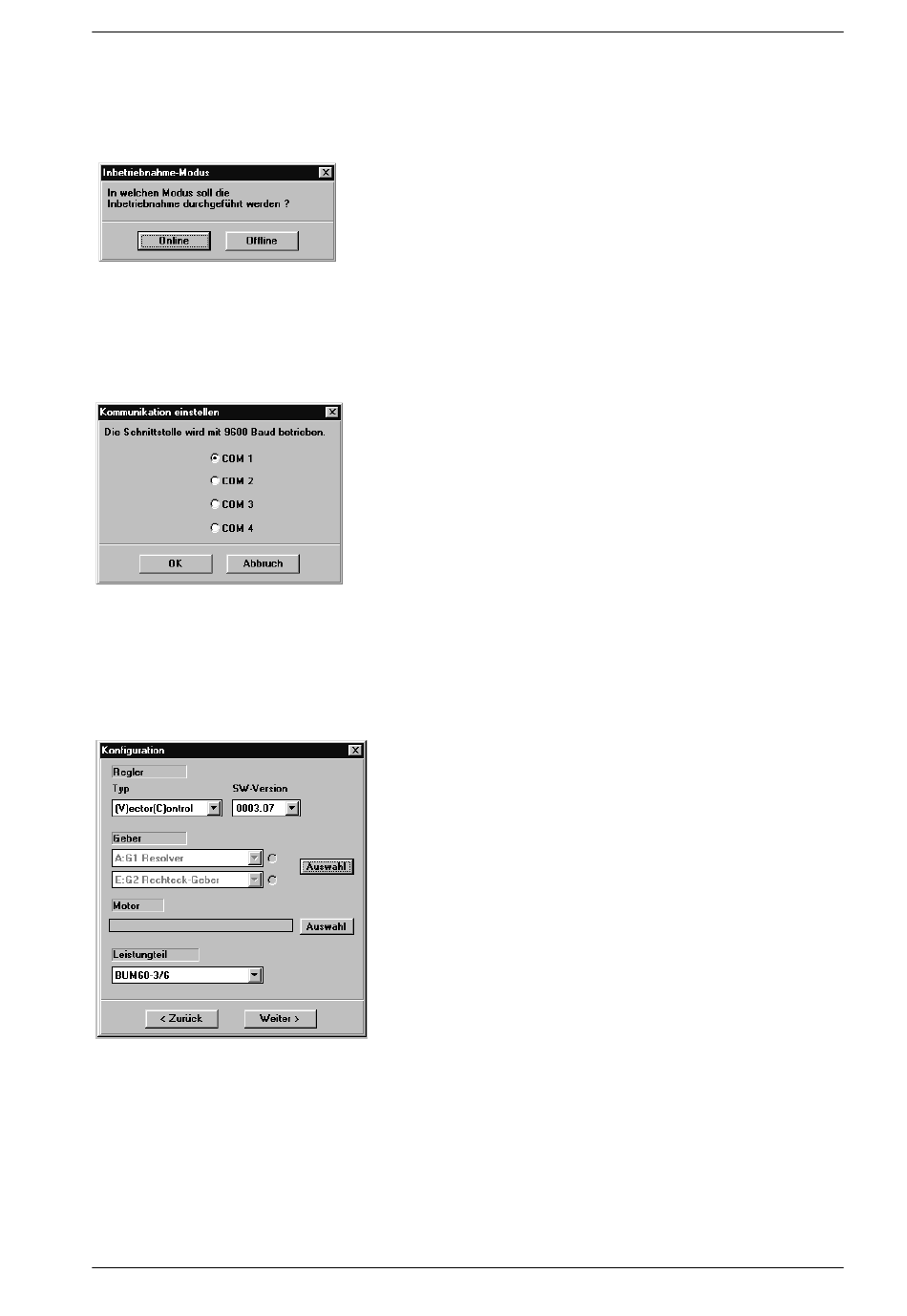

Nun werden Sie nach den Inbetriebnahme-Modus befragt. Klicken Sie hier bitte auf den Button "Online",
damit die Inbetriebnahme zusammen mit dem Regler erfolgt.
Beim Start der geführten Inbetriebnahme werden Sie dazu aufgefordert, Ihre Kommunikationsschnitt-
stelle auszuwählen. Klicken Sie hierzu auf die von Ihnen verwendete serielle Schnittstelle (der an Ihrem
Rechner mit COM bezeichnete Steckanschluß). Durch Anklicken des Buttons "OK" wird die Kommuni-
kation mit dem Regler aufgenommen.
Nachdem die Kommunikation zum Regler aufgebaut worden ist, wird dessen Konfiguration (soweit mög-
lich) ermittelt. Das Ergebnis dieser Abfrage erscheint nun auf dem Konfigurationsbildschirm.
Bitte vergleichen Sie die Daten mit denen von Ihnen in Hardwarevoraussetzungen auf Seite 38 notier-
ten Daten (Erläuterungen zum Typenschlüssel bitte der Beschreibung des Reglers entnehmen).
Haben Sie z.B. wie hier gezeigt am Gebereingang 2 einen Rechteck-Inkrementalgeber angeschlossen,
so müssen Sie noch die eingestellte Strichzahl überprüfen. Klicken Sie dazu auf den Button "Auswahl"
rechts neben der Darstellung der eingestellten Geber.
