Installation

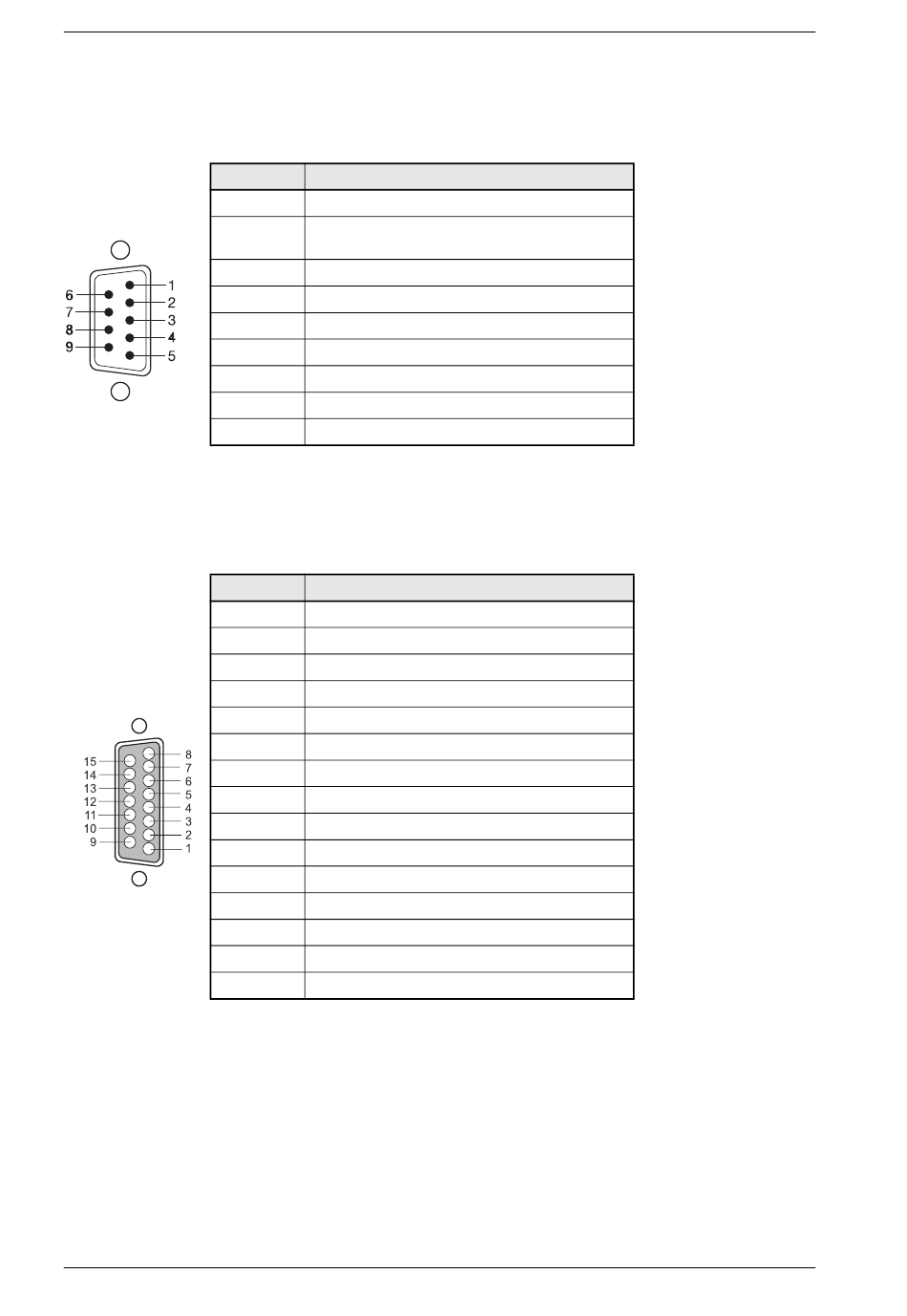

Inkrementalgeber-Nachbildung
X27 SUB-D-Stecker 9-polig
Stecker
Sinus-Absolutwert-Geber (z. B. Stegmann SCM70, Asynchron Serielles Interface, 8V)
X24 / X25 SUB-D-Buchse 15-polig (je nach Ausführung, X24 oder X25)
Buchse
26
Pin Nr.
1 Masse Inkrementalgeber-Nachbildung
2 externe Spannungsversorgung
+5V Inkrementalgeber-Nachbildung
3 Inkrementalgeber-Nachbildung Spur 0
4 Inkrementalgeber-Nachbildung Spur -0
5 Inkrementalgeber-Nachbildung Spur B
6
7 Inkrementalgeber-Nachbildung Spur -A
8 Inkrementalgeber-Nachbildung Spur A
9 Inkrementalgeber-Nachbildung Spur -B
Pin Nr.
1
2 +8V Geberspannung
3
4
5
6
7
8
9
10
11
12
13
14
15
* nicht belegen
Belegung
nicht belegt
Belegung
Masse
reserviert*
reserviert*
COS +
nicht belegt
SIN -
SIN +
COS -
nicht belegt
nicht belegt
RS485 +
reserviert*
reserviert*
RS485 -
5.95036.14
V-Regler (BUS 6 VC)
