Baumuller V-REGLER Technische Beschreibung Und Betriebsanleitung Seite 47

Inbetriebnahme

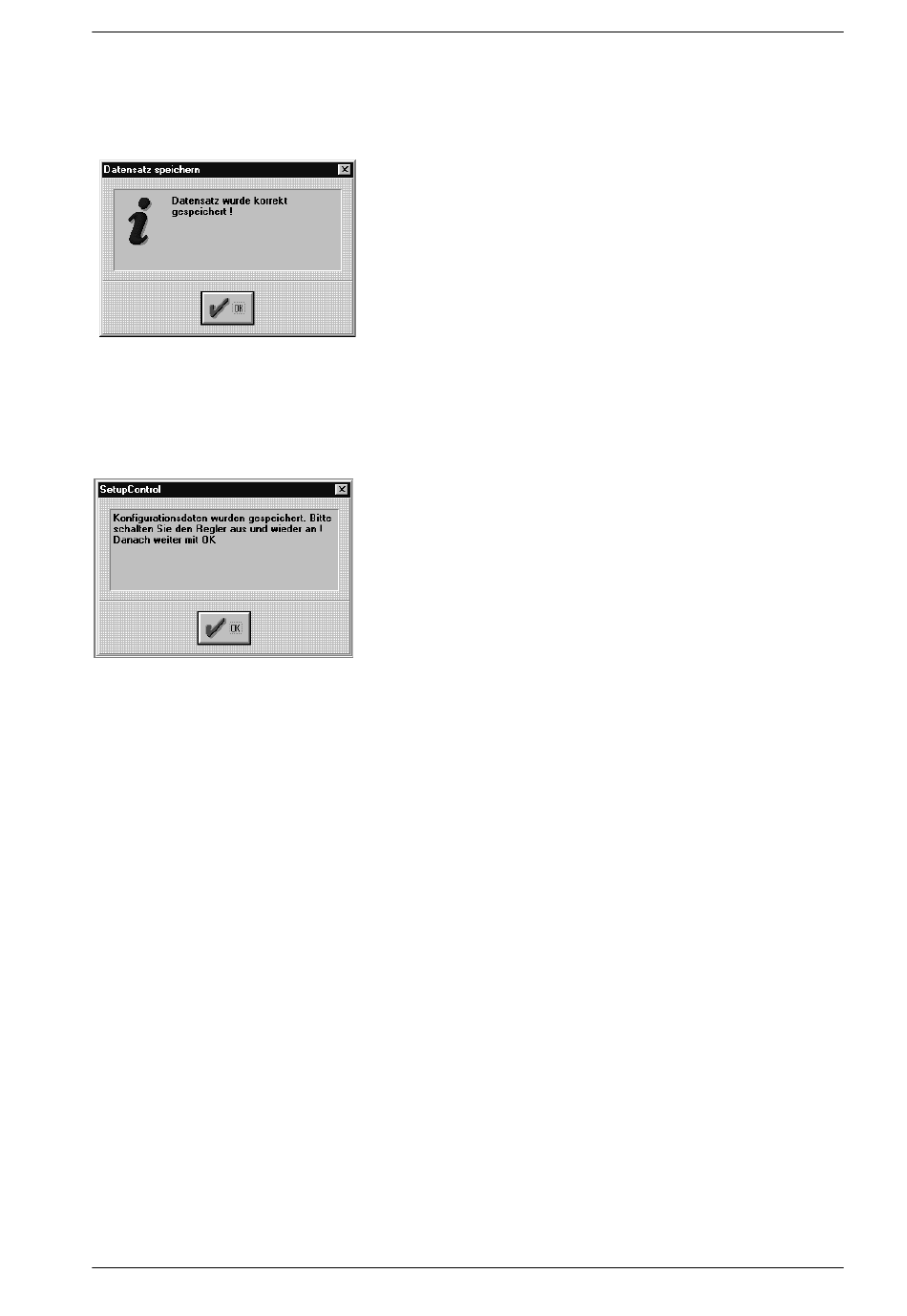

Nach erfolgreichem Abspeichern erscheint ein Bestätigungsfenster, welches Sie bitte durch Anklicken
des Buttons "OK" schließen.
Nachdem Sie Ihren Datensatz abgespeichert haben, besteht nun die Möglichkeit, den Regler neu zu
starten (dieser Vorgang wird als Booten bezeichnet), da gewisse Änderungen erst nach dem Neustarten
des Reglers aktiv werden. Trennen Sie dazu den Regler ca. fünf Sekunden lang von der 24V-Versor-
gung. Nachdem der Regler neu gestartet hat, können Sie die Inbetriebnahme durch Klicken auf den But-
ton "OK" fortsetzen.
Um den Regler die Möglichkeit der Berechnung des jeweiligen elektrischen Winkels zu geben, muß zu-
vor die Rastlage ermittelt werden. Der Modus des Referenzierens der Rastlage kann über ein Listenfeld
angewählt werden. Die genaue Bedeutung der einzelnen Modi entnehmen Sie bitte Feldwinkelberech-
nung auf Seite 87 ff. Für den Modus "geführte Inbetriebnahme" wird die Methode 0 eingesetzt, das
heißt, der Antrieb muß abgekuppelt sein und sich frei drehen können. Zum Starten des Vorganges müs-
sen Sie die Hardwarefreigaben am Regler setzen (zuerst Schnellhalt, dann Impulsfreigabe) und dann
auf den Button "Start" klicken.
47
V-Regler (BUS 6 VC)
Baumüller Nürnberg GmbH
5.95036.14
