Display

5.3.1 Sieben-Segment-Anzeige

An der Frontseite des V-Reglers ist eine 7-Segment-Anzeige angebracht, die den Zustand der Zu-
standsmaschine des Antriebsmanagers (P120 - P133) anzeigt.
Anzeige


NICHT_EINSCHALTBEREIT

EINSCHALTSPERRE

EINSCHALTBEREIT

EINGESCHALTET

BETRIEB_FREIGEGEBEN

BETRIEB_FREIGEGEBEN; Kommando "Betrieb sperren" aktiv

BETRIEB_FREIGEGEBEN; Kommando "Stillsetzen" aktiv

SCHNELLHALT_AKTIV
STÖRUNGSREAKTION_AKTIV
STÖRUNG
Nur im Zustand STÖRUNG wird folgender Anzeigemodus aktiv:
Zunächst steht drei Sekunden lang die Zustandskennung „F" an, um den Fehlerzustand zu signalisieren.
Danach folgen die vier Ziffern des Fehlercodes. Sie werden mit einem Dezimalpunkt ausgegeben, wo-
durch eine deutliche Unterscheidung von anderen Zuständen der Gerätesteuerung gegeben ist. Nach
der letzten Ziffer der Fehlerkennung wird für eine Sekunde das Display bis auf den Dezimalpunkt abge-
schaltet. Anschließend wiederholt sich der gesamte Vorgang.
Stehen mehrere Fehler an, so wird die gesamte Fehlerliste auf diese Art angezeigt.
Wird ein gerade im Anzeigemodus befindlicher Fehler quittiert, so wird er trotzdem bis zum Schluß die-
ser Sequenz angezeigt. Beim nächsten Durchlauf der Fehlerliste ist dieser Fehlercode dann nicht mehr
sichtbar.

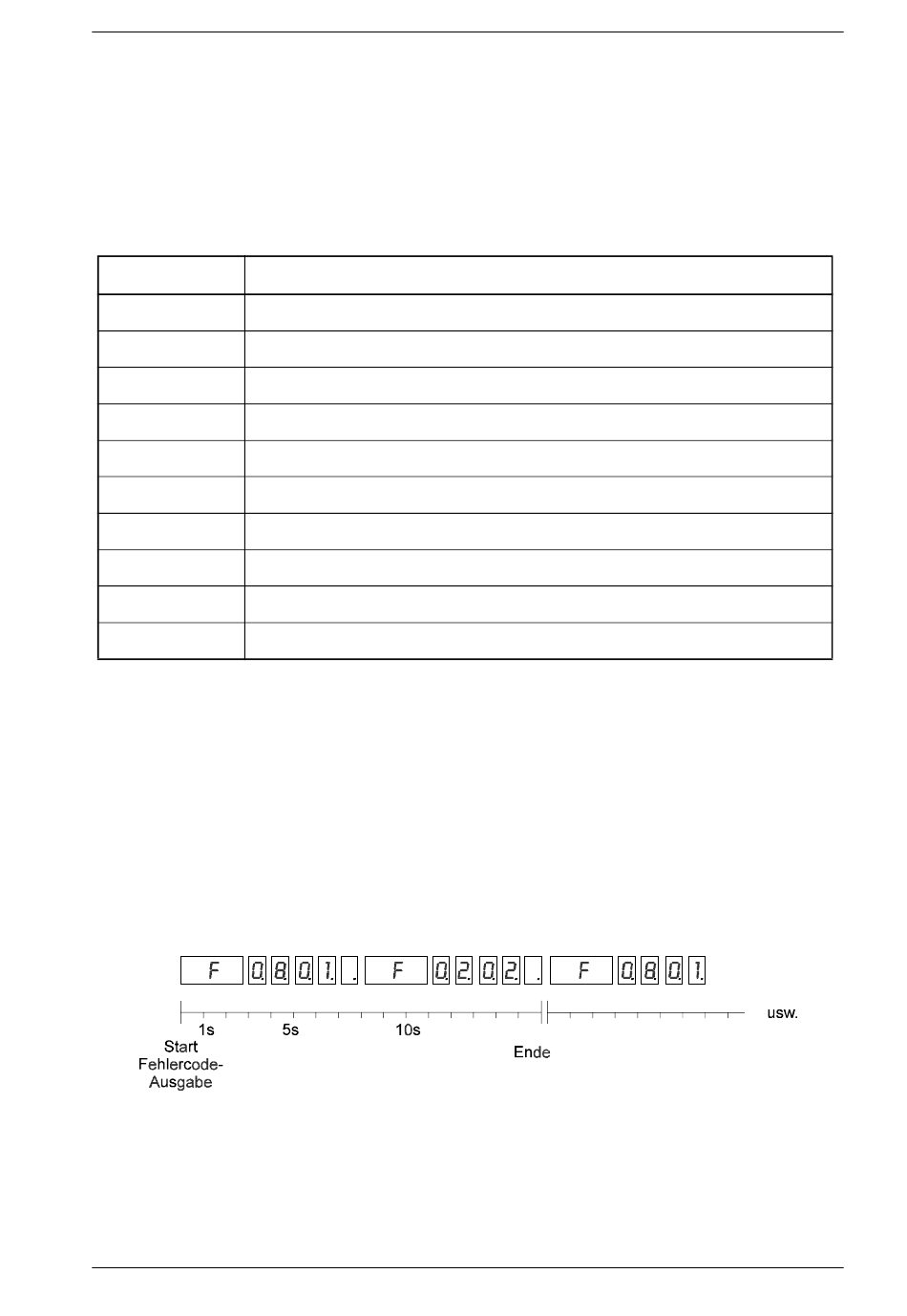

Beispiel für die Fehlercodes 0801 und 0202:
Erklärungen zu Fehlercodes finden Sie in: 8.2 Fehlermeldungen ab Seite 214.
