Parameter
7.27 Digitale Eingänge
Die zur Verfügung stehenden vier digitalen Eingänge erlauben die Programmierung von beschreibbaren
16-Bit-Parametern.
Jedem Eingang sind vier Parameter zugeordnet:
– DE x Ziel-Pxxx :
– DE x Bit-Auswahl : Auswahl der zu verändernden Bits des Zielparameters.
– DE x LOW-Muster : Bit-Muster, das bei digitaler Eingang LOW in den Zielparameter
– DE x HIGH-Muster : Bit-Muster, das bei digitaler Eingang HIGH in den Zielparameter
An den Eingängen werden nur die Flanken ausgewertet.
Dadurch ist es möglich, über mehrere Eingänge den selben Parameter zu manipulieren.

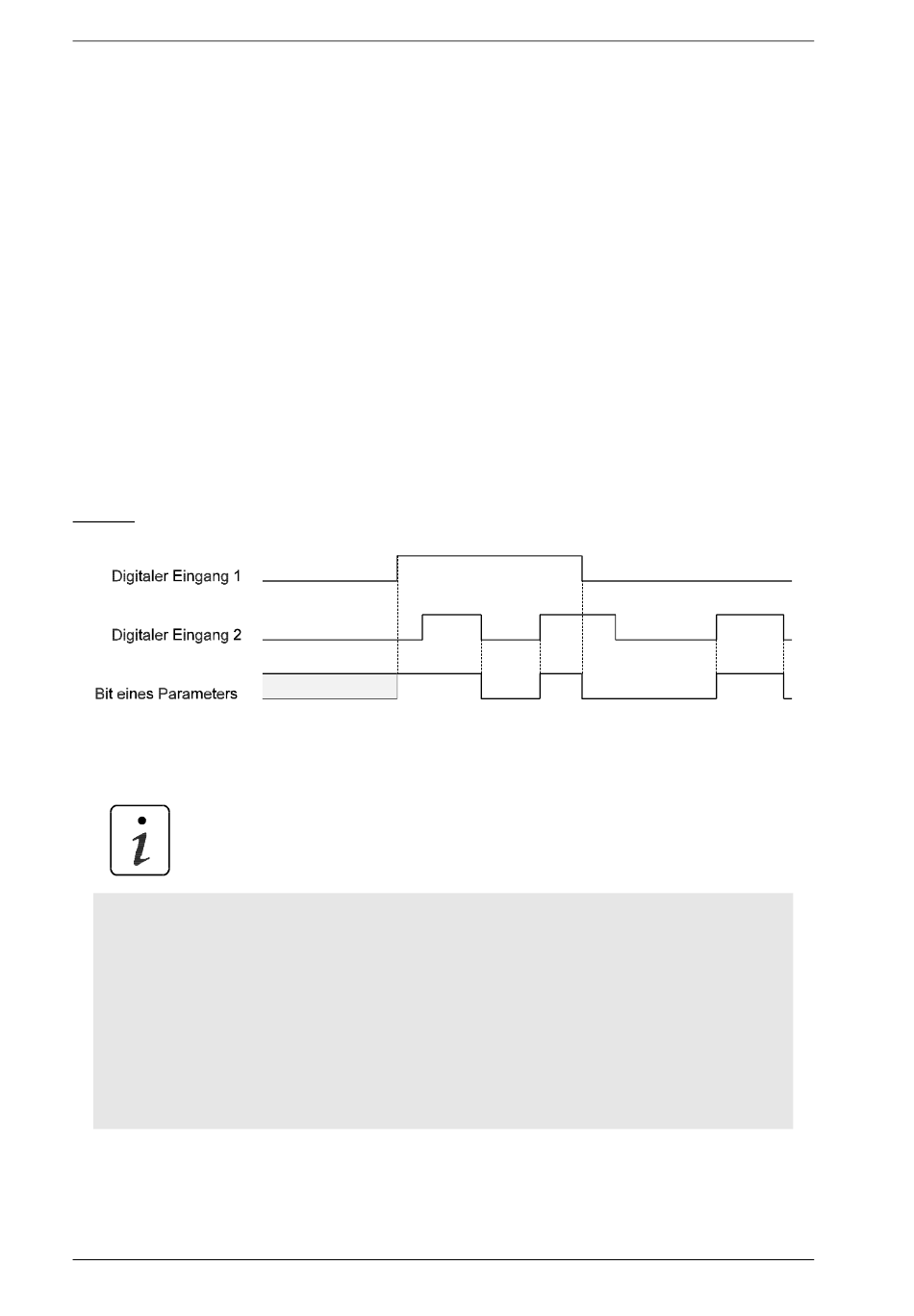

Beispiel: Zwei Eingänge wirken auf das gleiche Bit eines Parameters
Die vier Eingänge werden alle 4 ms im Abstand von ca. 20 µs abgetastet. Bei gleichzeitigem Zustands-
wechsel von zwei Signalen wird das Signal mit höherer Wertigkeit übernommen (digitaler Eingang 1 hat
dabei die niedrigste Wertigkeit, digitaler Eingang 4 die höchste).
HINWEIS
Die Aktivierung eines Digitalen Eingangs erfolgt durch Beschreiben aller Parameter, die diesem
Eingang zugeordnet sind. ES ist folgende Reihenfolge einzuhalten:
1. DE x Ziel-Pxxx
2. DE x Bit-Auswahl
3. DE x LOW-Muster
4. DE x HIGH-Muster
Das Deaktivieren eines Digitalen Eingangs erfolgt durch Beschreiben des Parameters DEx Ziel-
Pxxx mit dem Wert 0.
Vorgehensweise bei der Programmierung:
1. Ziel-Nr. in DE x Ziel-Pxxx des gewünschten Eingangs eingeben.
172
Eingabe der Ziel-Parameternummer
geschrieben wird.
geschrieben wird.
