5.6

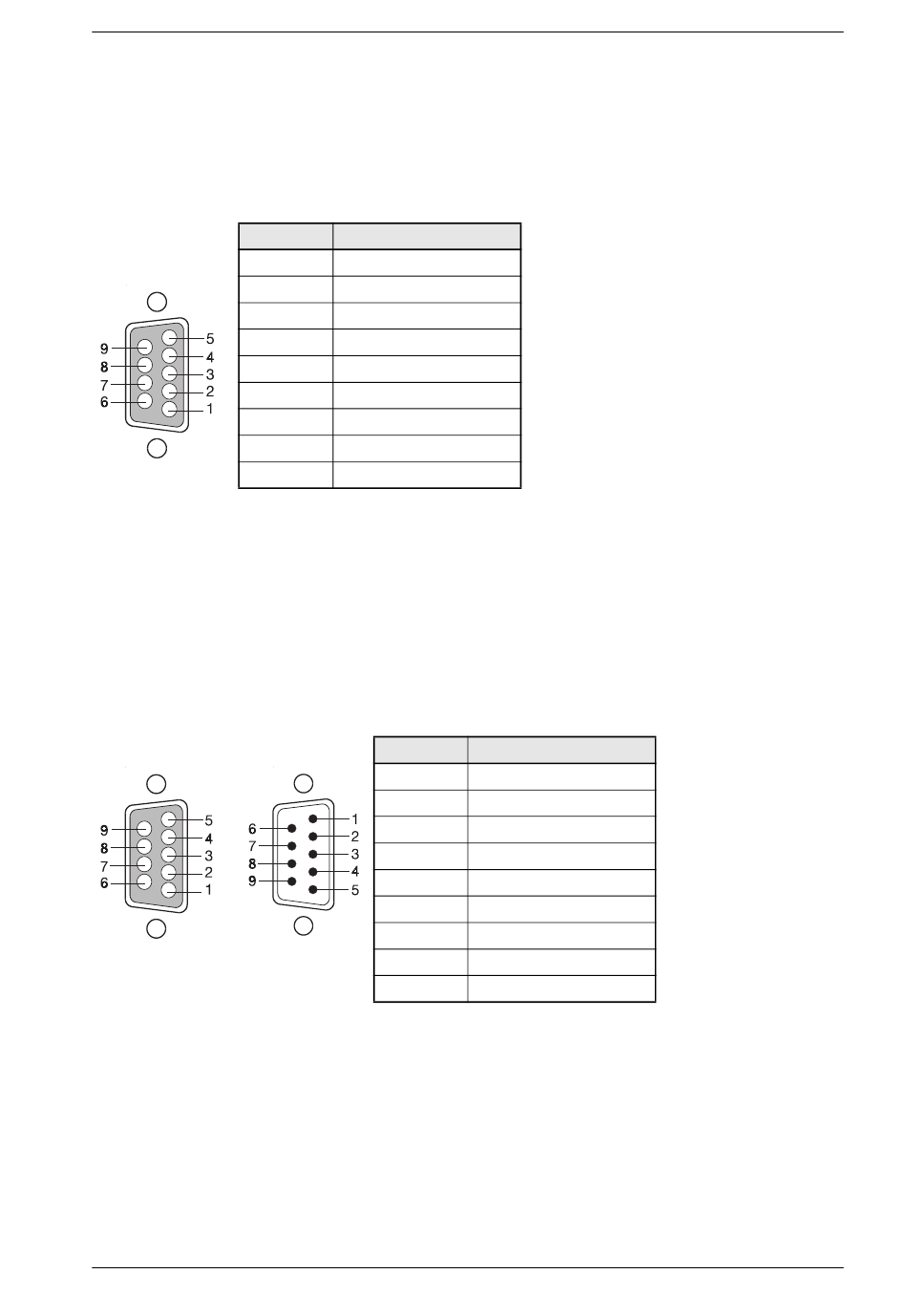

Steckerbelegung

RS232 Schnittstelle
X 23 SUB-D-Buchse 9-polig
Buchse
RS485 Schnittstelle (optional)
X 29 A SUB-D-Buchse 9-polig
X 29 B SUB-D-Stecker 9-polig
Buchse
V-Regler (BUS 6 VC)
Baumüller Nürnberg GmbH
Pin Nr. Belegung
1 nicht belegt
2 TxD RS232
3 RxD RS232
4 DTR, DSR
5 Masse RS232
6 +5V RS232
7 RTS, CTS
8 RTS, CTS
9 nicht belegt
Stecker Pin Nr.
1
2
3
4
5
6
7
8
9
Belegung
-TxD RS485
+5V RS485
Masse RS485
Masse RS485
-RxD RS485
+RxD RS485
Masse RS485
Masse RS485
+TxD RS485
5.95036.14
Installation
25
