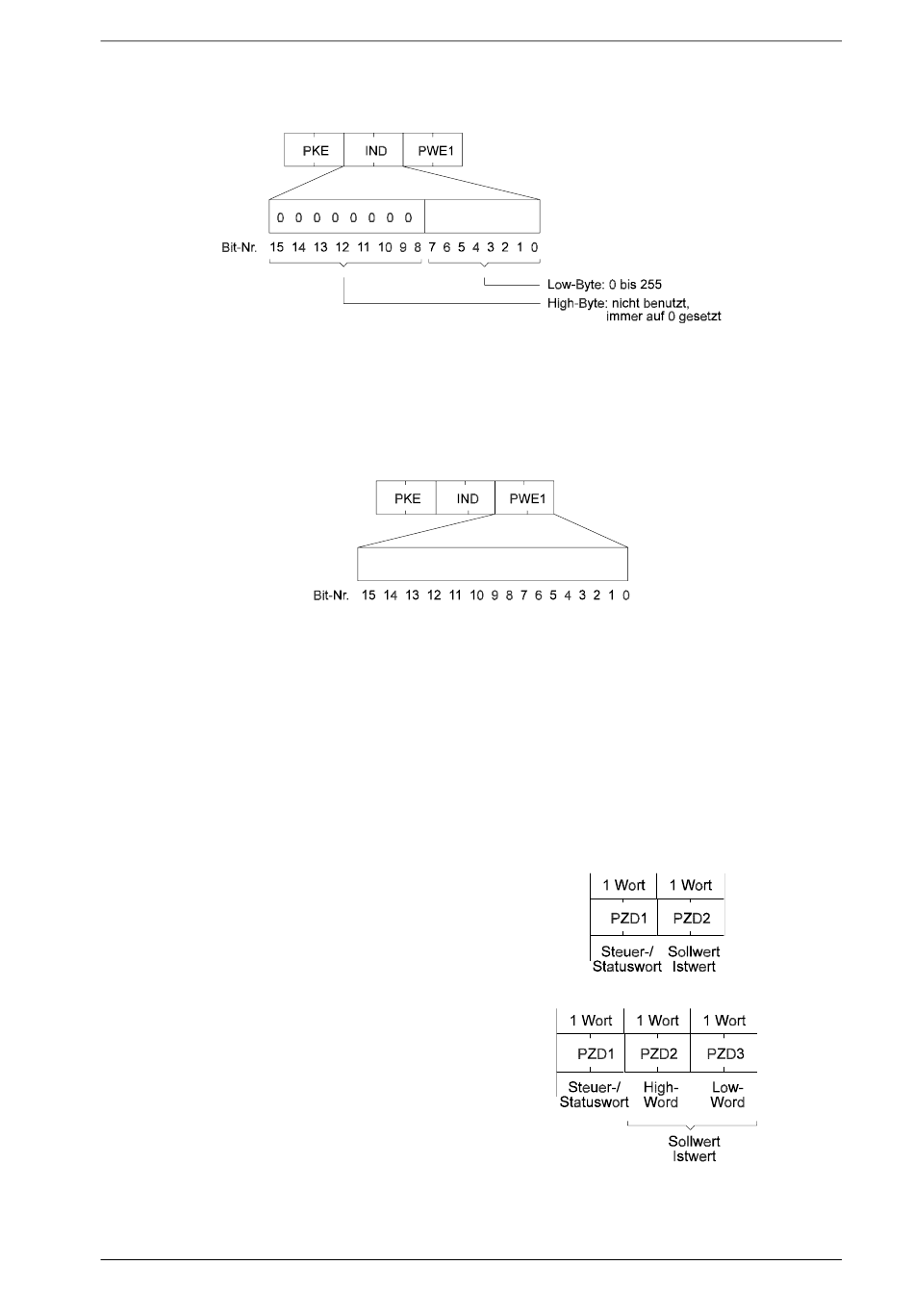

Index (IND)
Der Index wird beim Schreiben und Lesen der Parameterbeschreibung benutzt.
In allen anderen Fällen wird der Index als „Nullwort" im Telegramm mitgeführt, d.h. alle Bits sind auf
0 gesetzt.
Parameterwert (PWE)
Die Besetzung von PWE ist abhängig vom gestellten Auftrag, respektive von der zugehörigen Ant-
wort.
PKW-Länge bei Wortgrößen immer 3 Worte (PKE, IND und PWE)
PKW-Länge bei Doppelwortgrößen immer 4 Worte (PKE, IND und PWE1 und PWE2)
Aufbau des PZD-Bereiches
Der Aufbau des PZD-Bereiches ist in der Reihenfolge seiner Elemente ( = Worte) immer gleich und un-
terscheidet sich von seinem Standardaufbau nur durch die Länge der übertragenen Soll-/Istwerte.
Er umfaßt maximal 3 Worte und minimal 0 Worte, d.h. kein PZD-Bereich im Nettodatenblock.
Standardaufbau bei Soll-/Istwerten als Wortgröße
(PZD-Anzahl = 2):
Standardaufbau bei Soll-/Istwerten als Doppelwortgröße
(PZD-Anzahl = 3):
