7.32 Serviceschnittstelle

Funktion
Die Serviceschnittstelle dient zur Kommunikation mit dem PC-Bedienprogramm. Über die RS 232
Schnittstelle X23 wird das BASS-Protokoll gefahren. Die Adresse des jeweiligen Antriebes wird über den
DIP-Schalter binärcodiert eingestellt.
Bit-Nr. 0 entspricht dabei Schalter 1, Bit-Nr. 1 Schalter 2 usw.
Die RS 232-Schnittstelle ist potentialfrei ausgeführt, die Betriebsart ist vollduplex.
Datenformat:
Übertragungsgeschwindigkeit:
Übertragungsformat:

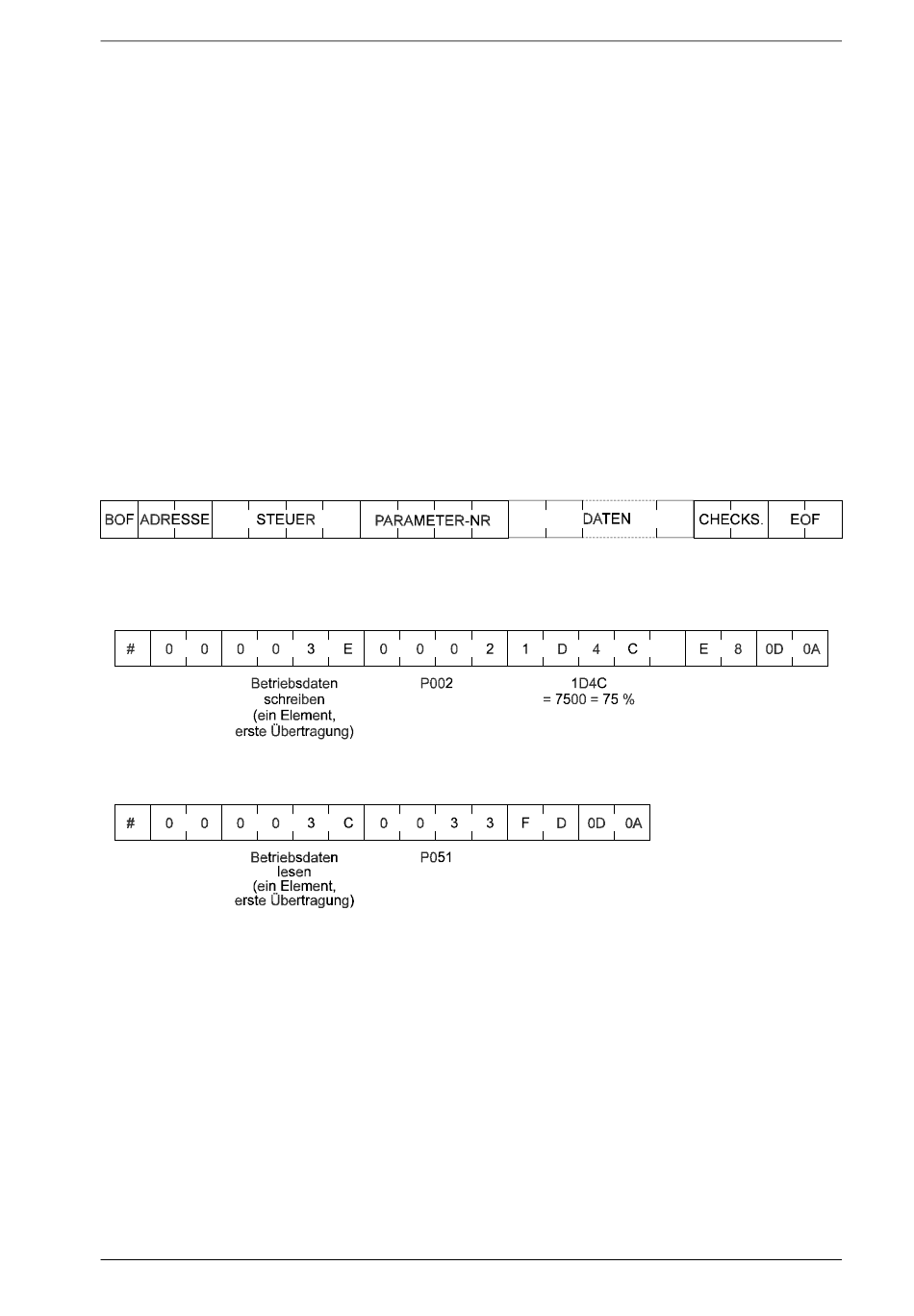

Kommunikation PC ⇒ ⇒ ⇒ ⇒ Antrieb
Beispiel 1: P002 auf 75 % setzen
Beispiel 2: P051 lesen
V-Regler (BUS 6 VC)
Baumüller Nürnberg GmbH
8 Datenbits, 1 Stopbit, keine Parität
9600 Baud
ASCII
5.95036.14
Parameter
189
