analoge/digitale Schnittstelle

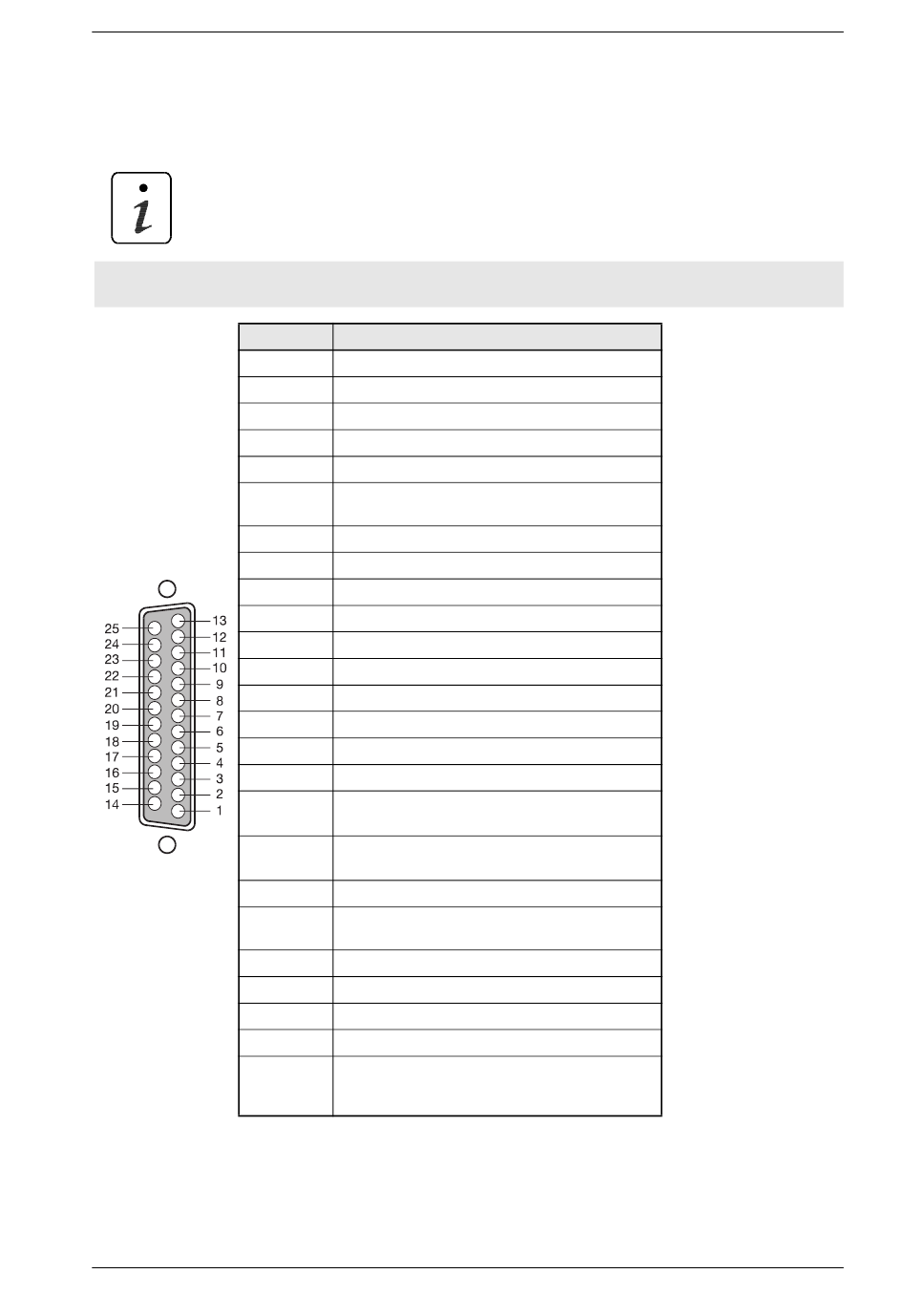

X26 SUB-D-Buchse 25-polig**
HINWEIS
Sichere Trennung muß extern sichergestellt werden.
Buchse
V-Regler (BUS 6 VC)
Baumüller Nürnberg GmbH
Pin Nr.
1 Analoger Eingang 1, Differenzsignal +
2 Analoger Eingang 1, Differenzsignal -
3 Analoger Eingang 2, Differenzsignal +
4 Analoger Eingang 2, Differenzsignal -
5 Analoge Spannungsversorgung, + 15 V
6 Analoge Spannungsversorgung, analoge Bezugs-
7
8
9 Eingang Motor-Temperatur + ** (MT)
10 Eingang Motor-Temperatur - ** (MT)
11 bbo Relaiskontakt öffner Betriebsbereit
12 bbk Relaiskontakt Wechsler Betriebsbereit
13 bbs Relaiskontakt Schließer Betriebsbereit
14 Impulsfreigabe (24 V)
15 digitaler Eingang 1 (24 V)
16 digitaler Eingang 2 (24 V)
17 digitaler Eingang 3 (24 V)
vorbelegt mit Fehlerspeicher löschen
18 digitaler Eingang 4 (24 V)
vorbelegt mit Reglerfreigabe
19
20 Masse für dig. Eingänge 1 bis 4 bzw.
Impulsfreigabe und Schnellhalt
21 Digitaler Ausgang 1 (24 V)
22 Digitaler Ausgang 2 (24 V)
23 Digitaler Ausgang 3 (24 V)
24 Masse für dig. Ausgänge 1 bis 3
25 +24 V für dig. Eingänge 1 bis 4,
Schnellhalt, Impulsfreigabe und
dig. Ausgänge 1 bis 3
Belegung
masse
Analoger Ausgang 1
Analoger Ausgang 2
Schnellhalt (24 V)
5.95036.14
