Parameter
HINWEIS

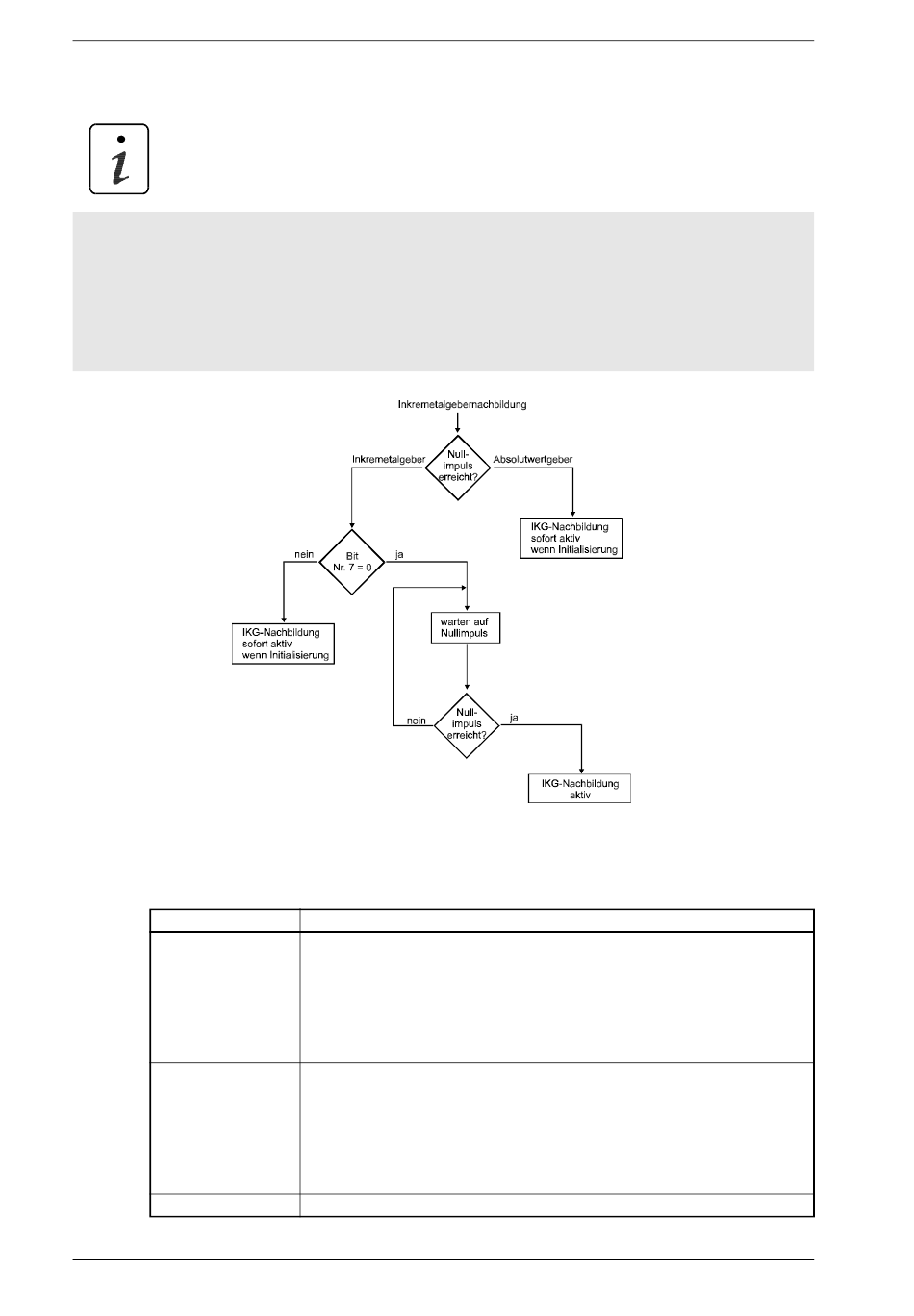

Die Initialisierung der Inkrementalgeber-Nachbildung kann erst dann erfolgen, wenn der Geber, an
dem sie angekoppelt ist, fertig initialisiert ist. Bei Einsatz eines Absolutwertgebers erfolgt die IKG-
Nachbildung sofort.
Ist dieser Geber ein Inkrementalgeber, so kann die Initialisierung der Inkrementalgeber-Nachbildung
so lange verzögert werden (Einstellung über Bit 7 Parameter P 226), bis der Nullimpuls dieses Gebers
erkannt wurde. Während dieser Zeit bleibt P225 GM Status im Zustand INIT stehen.


GM Geber Typen
Anzeige der tatsächlich bestückten Gebermodule (siehe Typenschlüssel).
Bit-Nr.
0 ... 3
4 ... 7
8 ... 15
92
Gebertyp am Anschluß 2 (X25)
0: kein Geber
A: Resolver
B: Sinus-Inkrementalgeber 5 V
C: Absolutwertgeber mit asynchron seriellem Interface 8 V
D: Reserve
E: Rechteck-Inkrementalgeber 5 V
Gebertyp am Anschluß 1 (X24)
0: kein Geber
A: Resolver
B: Sinus-Inkrementalgeber 5 V
C: Absolutwertgeber mit asynchron seriellem Interface 8 V
D: Reserve
E: Rechteck-Inkrementalgeber 5 V
Reserve
