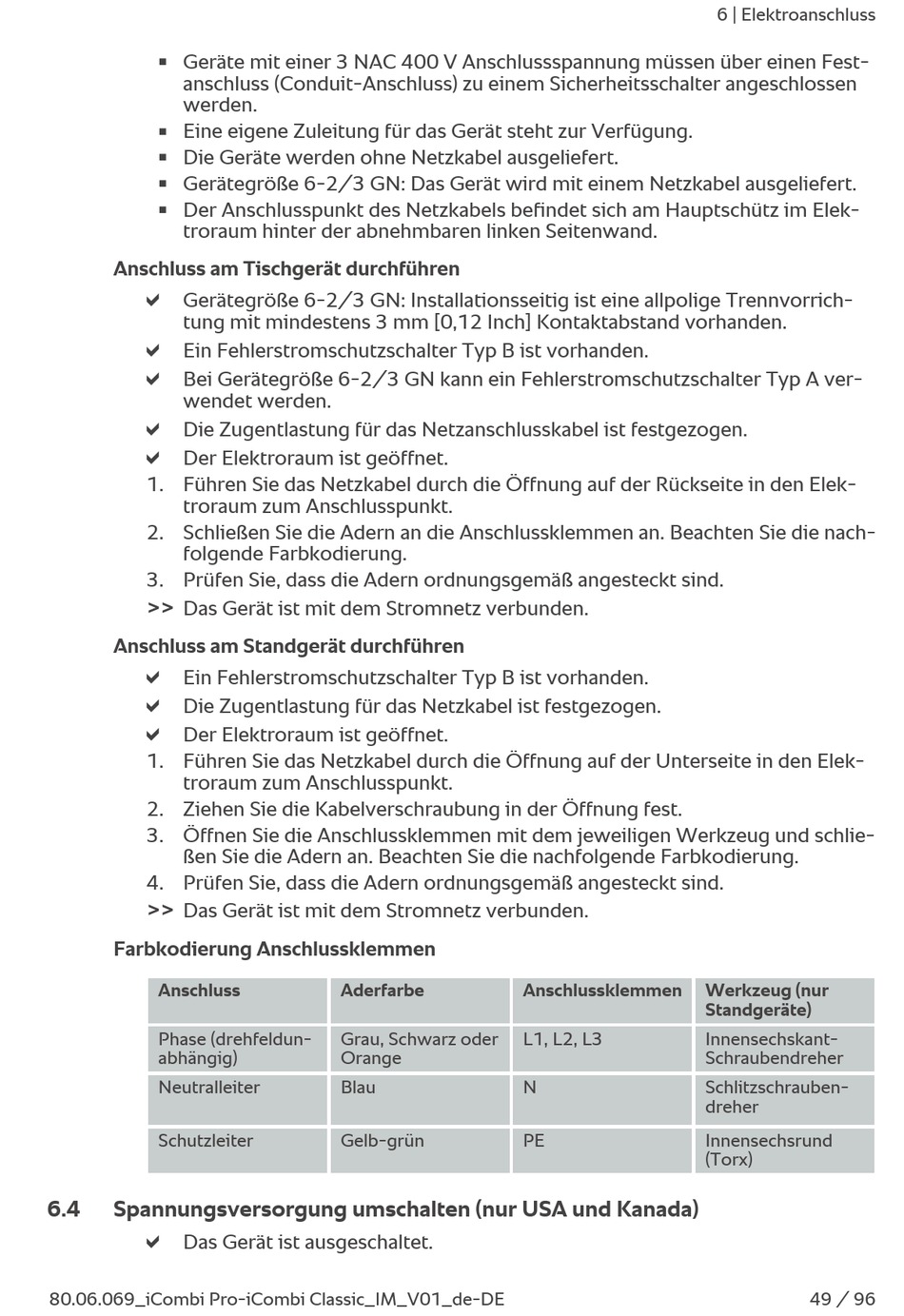

Geräte mit einer 3 NAC 400 V Anschlussspannung müssen über einen Fest-
n
anschluss (Conduit-Anschluss) zu einem Sicherheitsschalter angeschlossen
werden.
Eine eigene Zuleitung für das Gerät steht zur Verfügung.
n
Die Geräte werden ohne Netzkabel ausgeliefert.
n
Gerätegröße 6-2/3 GN: Das Gerät wird mit einem Netzkabel ausgeliefert.
n
Der Anschlusspunkt des Netzkabels befindet sich am Hauptschütz im Elek-
n
troraum hinter der abnehmbaren linken Seitenwand.
Anschluss am Tischgerät durchführen
a
Gerätegröße 6-2/3 GN: Installationsseitig ist eine allpolige Trennvorrich-
tung mit mindestens 3 mm [0,12 Inch] Kontaktabstand vorhanden.
a
Ein Fehlerstromschutzschalter Typ B ist vorhanden.
a
Bei Gerätegröße 6-2/3 GN kann ein Fehlerstromschutzschalter Typ A ver-
wendet werden.
a
Die Zugentlastung für das Netzanschlusskabel ist festgezogen.
a
Der Elektroraum ist geöffnet.
1. Führen Sie das Netzkabel durch die Öffnung auf der Rückseite in den Elek-
troraum zum Anschlusspunkt.
2. Schließen Sie die Adern an die Anschlussklemmen an. Beachten Sie die nach-
folgende Farbkodierung.
3. Prüfen Sie, dass die Adern ordnungsgemäß angesteckt sind.
>>
Das Gerät ist mit dem Stromnetz verbunden.
Anschluss am Standgerät durchführen
a
Ein Fehlerstromschutzschalter Typ B ist vorhanden.
a
Die Zugentlastung für das Netzkabel ist festgezogen.
a
Der Elektroraum ist geöffnet.
1. Führen Sie das Netzkabel durch die Öffnung auf der Unterseite in den Elek-
troraum zum Anschlusspunkt.
2. Ziehen Sie die Kabelverschraubung in der Öffnung fest.
3. Öffnen Sie die Anschlussklemmen mit dem jeweiligen Werkzeug und schlie-
ßen Sie die Adern an. Beachten Sie die nachfolgende Farbkodierung.
4. Prüfen Sie, dass die Adern ordnungsgemäß angesteckt sind.
>>
Das Gerät ist mit dem Stromnetz verbunden.
Farbkodierung Anschlussklemmen
Anschluss
Phase (drehfeldun-
abhängig)
Neutralleiter
Schutzleiter
6.4

Spannungsversorgung umschalten (nur USA und Kanada)

a
Das Gerät ist ausgeschaltet.
80.06.069_iCombi Pro-iCombi Classic_IM_V01_de-DE
Aderfarbe
Grau, Schwarz oder
Orange
Blau
Gelb-grün
Anschlussklemmen
L1, L2, L3
N
PE
6 | Elektroanschluss
Werkzeug (nur
Standgeräte)
Innensechskant-
Schraubendreher
Schlitzschrauben-
dreher
Innensechsrund
(Torx)
49 / 96
