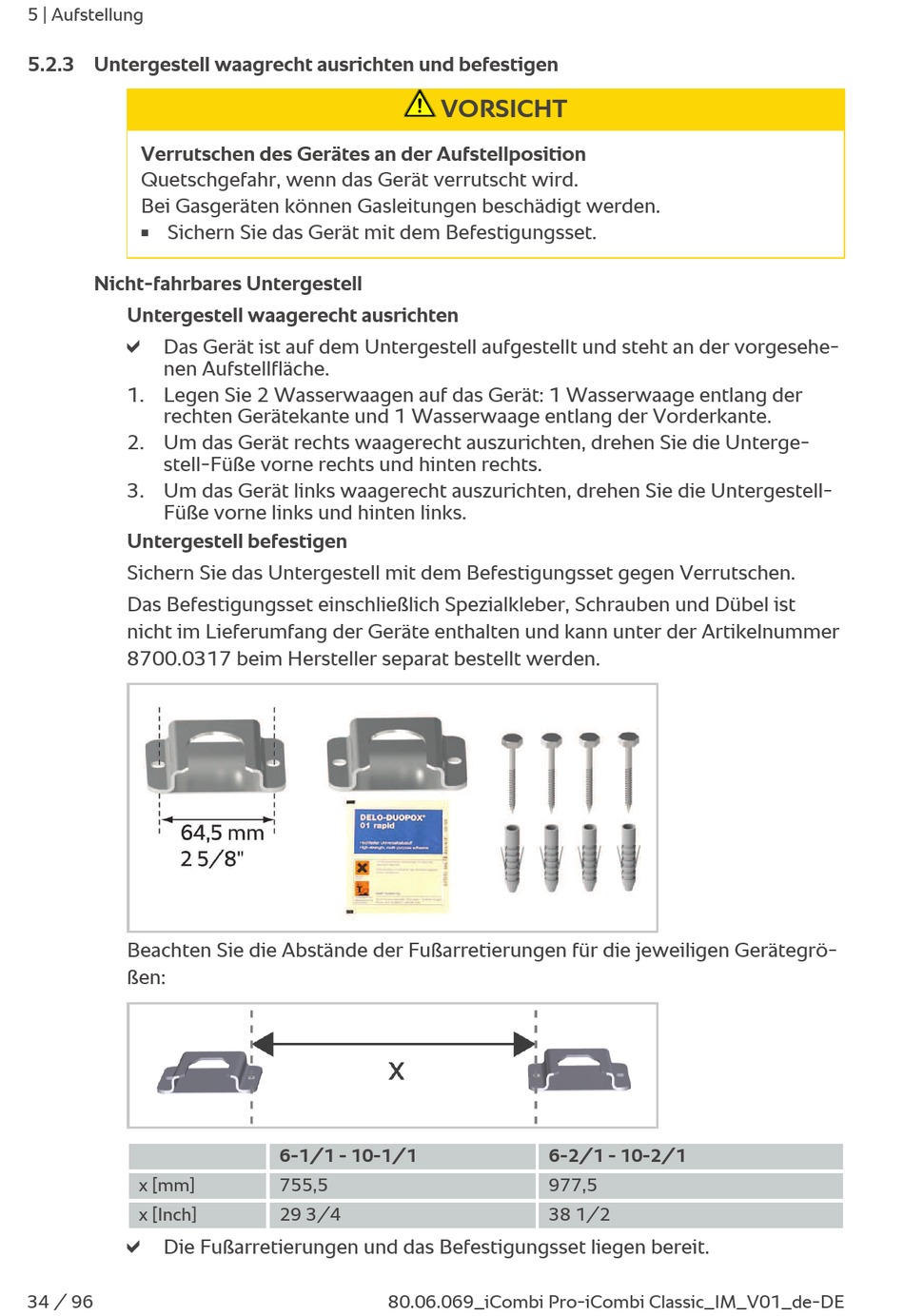

5.2.3 Untergestell waagrecht ausrichten und befestigen

Verrutschen des Gerätes an der Aufstellposition
Quetschgefahr, wenn das Gerät verrutscht wird.
Bei Gasgeräten können Gasleitungen beschädigt werden.
Sichern Sie das Gerät mit dem Befestigungsset.
n
Nicht-fahrbares Untergestell
Untergestell waagerecht ausrichten
a
Das Gerät ist auf dem Untergestell aufgestellt und steht an der vorgesehe-
nen Aufstellfläche.
1. Legen Sie 2 Wasserwaagen auf das Gerät: 1 Wasserwaage entlang der
rechten Gerätekante und 1 Wasserwaage entlang der Vorderkante.
2. Um das Gerät rechts waagerecht auszurichten, drehen Sie die Unterge-
stell-Füße vorne rechts und hinten rechts.
3. Um das Gerät links waagerecht auszurichten, drehen Sie die Untergestell-
Füße vorne links und hinten links.
Untergestell befestigen
Sichern Sie das Untergestell mit dem Befestigungsset gegen Verrutschen.
Das Befestigungsset einschließlich Spezialkleber, Schrauben und Dübel ist
nicht im Lieferumfang der Geräte enthalten und kann unter der Artikelnummer
8700.0317 beim Hersteller separat bestellt werden.
Beachten Sie die Abstände der Fußarretierungen für die jeweiligen Gerätegrö-
ßen:
x [mm]
x [Inch]
a
Die Fußarretierungen und das Befestigungsset liegen bereit.
34 / 96
VORSICHT
6-1/1 - 10-1/1
755,5
29 3/4
80.06.069_iCombi Pro-iCombi Classic_IM_V01_de-DE
6-2/1 - 10-2/1
977,5
38 1/2
